ประกอบบวงจรเชื่อมต่อส่วนที่ 1
ประกอบด้วยวงจร 5 วงจรคือ

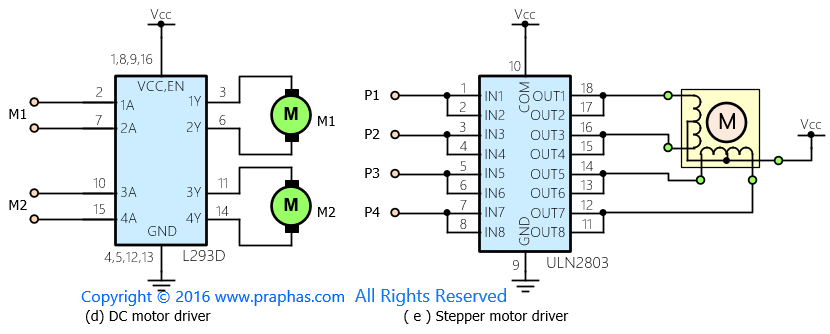

-วงจรขับมอเตอร์ไฟฟ้ากระแสตรง
-วงจรขับมอเตอร์สเต็ปเปอร์

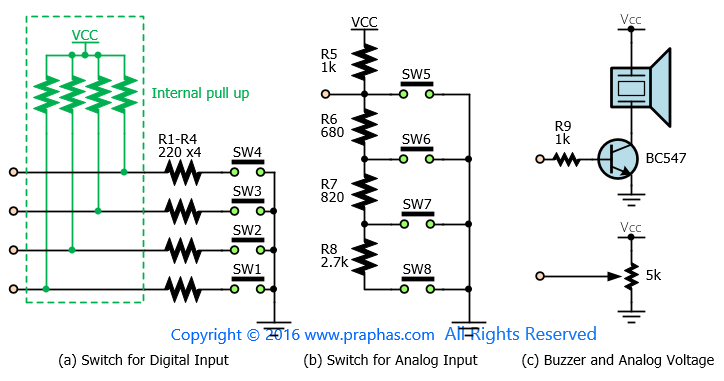

-วงจรบัซเซอร์
-วงจรปรับค่าแรงดัน 0-5 โวลท์เพื่องาน ADC
-วงจรสวิตช์ที่ให้เอาท์พุทเป็นดิจิตอล
-วงจรสวิตช์ที่ให้เอาท์พุทเป็นแอนาลอก





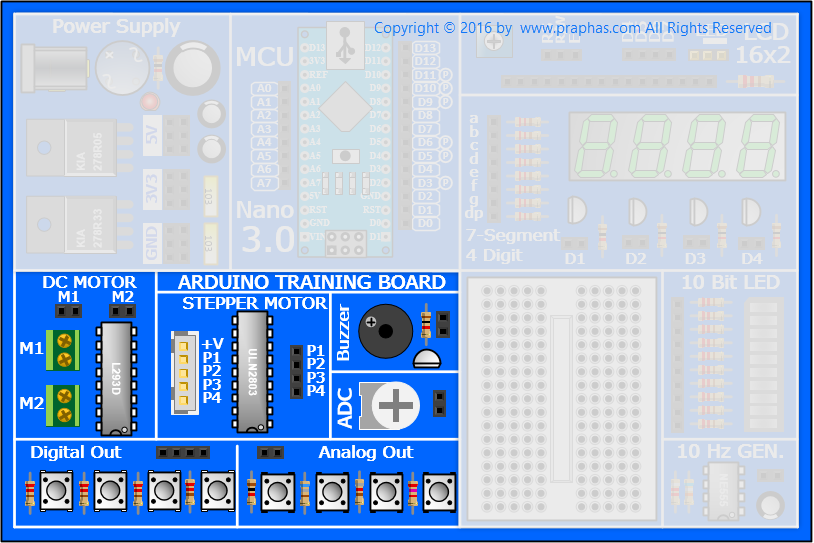

พื้นที่ดำเนินการสร้าง




The value of this pullup depends on the microcontroller used. On most AVR-based boards, the value is guaranteed to be between 20kΩ and 50kΩ. On the Arduino Due, it is between 50kΩ and 150kΩ. For the exact value, consult the datasheet of the microcontroller on your board. https://www.arduino.cc/en/Tutorial/DigitalPins
« แก้ไขครั้งสุดท้าย: มิถุนายน 27, 2017, 10:12:59 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 516
    • ดูรายละเอียด
    • อีเมล์
Re: งานครั้งที่ 2 ประกอบบวงจรเชื่อมต่อส่วนที่ 1
« ตอบกลับ #1 เมื่อ: มีนาคม 06, 2014, 10:26:45 AM »
รายการอุปกรณ์
web www.es.co.th
ลำดับที่รายการ   จำนวนตัว
1BC547  Transistor NPN1
2I.C. SOCKET DIP SOLDER TYPE 16 PINS1
3I.C. SOCKET DIP SOLDER TYPE 18 PINS1
4ULN2803A1
5P.C.Board Socket 1x2 Pins Female Header5
6P.C.Board Socket 1x4 Pins Female Header2
7 WAFER Connector 2.50mm Pitch,5 Pins 1
8 Terminal Block 2 Pins 2
9 Trimpot 1 Turns, 5kΩ 1
10SWITCH:50mA,TACT SWITCH,7.0mm8
11Buzzer1
web www.arduinoall.com
ลำดับที่รายการ   จำนวนตัว
1L293D DC motor driver1
ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้
1220 ohm 1/4W4
2680 ohm 1/4W1
3820 ohm 1/4W1
41 kilo-ohm 1/4W2
52.7 kilo-ohm 1/4W1
