การติดตั้งโปรแกรม Arduino IDE และการใช้งานเบื้องต้น

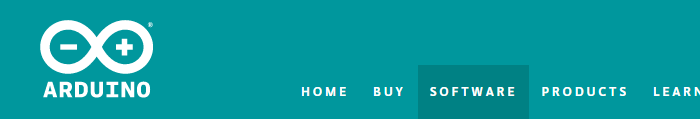

1. เข้าเวปไซด์เพื่อดาวน์โหลดโปรแกรม และคลิกเพื่อดาวน์โหลดไฟล์ zip
https://www.arduino.cc/en/Main/Software

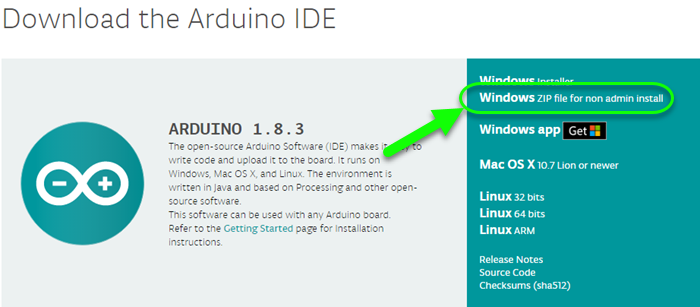

2. คลิกเพื่อดาวน์โหลด

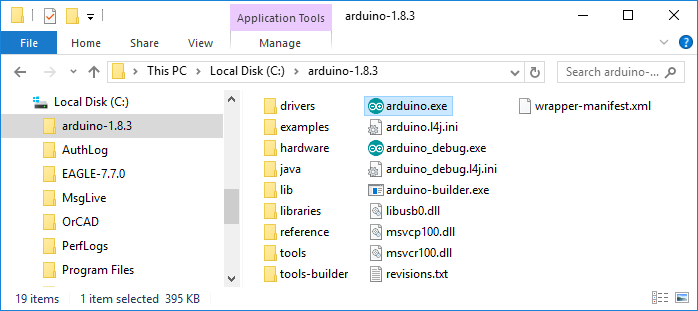

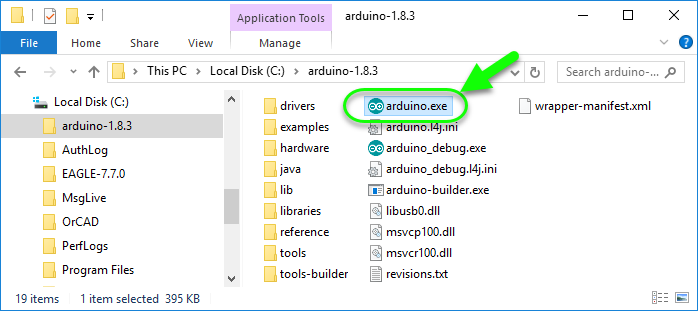

3. แตกไฟล์แล้วนำไปไว้ที่ไดร์ฟ C


ไดรเวอร์ USB
Arduino มีการเชื่อมต่อกับคอมพิวเตอร์ผ่านชิพ USB to TTL ซึ่งมีด้วยกันหลายตัวที่นิยมใช้แต่ละตัวสามารถดาวน์โหลดไดรเวอร์ได้ที่
1. ชิพ CH340,CH341 http://www.winchiphead.com/download/CH341/CH341SER.ZIP
2. ชิพ CP210x http://www.silabs.com/products/mcu/Pages/USBtoUARTBridgeVCPDrivers.aspx
3. สำหรับ Arduino UNO จะใช้ไมโครคอนโทรลเลอร์ทำหน้าที่แทนซึ่งไดร์เวอร์จะอยู่ในโฟลเดอร์ C:\arduino-1.8.2\drivers

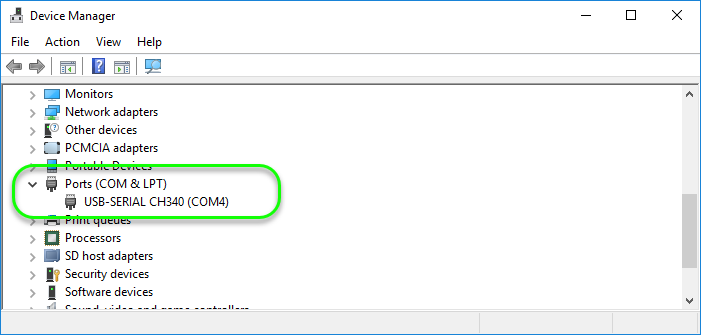

ทำการติดตั้งไดร์เวอร์ให้ตรงกับชิพที่ใช้งาน เมื่อติดตั้งเสร็จเรียบร้อยแล้วทำการเชื่อมต่อ Arduino เข้ากับคอมพิวเตอร์ผ่านทางสาย USB ทำการตรวจสอบการเชื่อมต่อโดยเข้าไปที่ Device manager เมื่อติดตั้งสำเร็จและพร้อมใช้งานจะเป็นดังรูป



การใช้งานเบื้องต้น
1. เรียกใช้โปรแกรม Arduino IDE

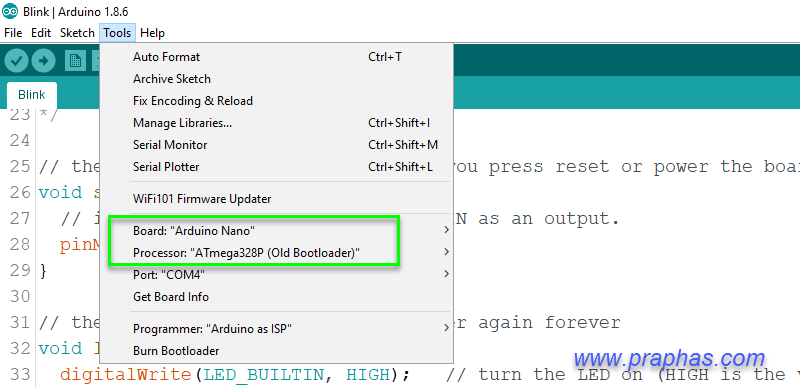

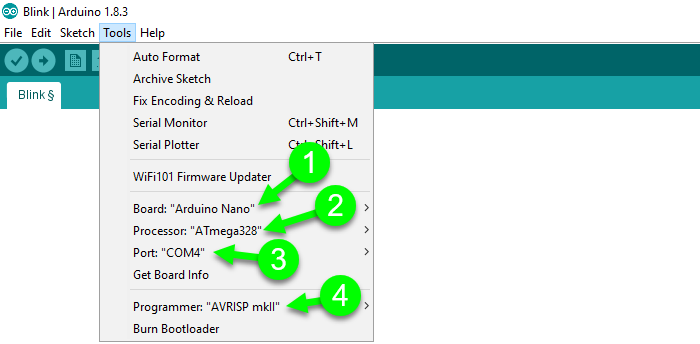

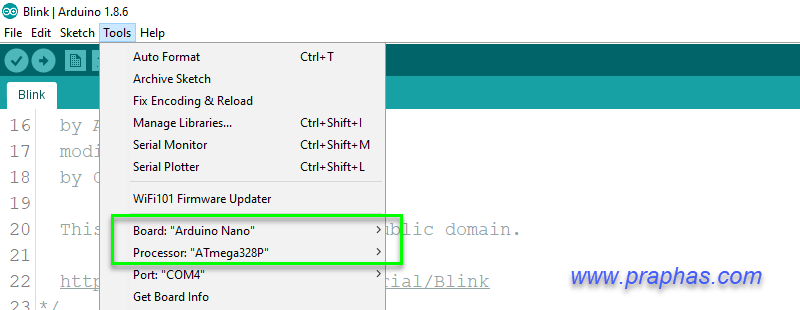

2. ตั้งค่าบอร์ดให้ตรงกับค่าที่ใช้งานจริงซึ่งมีอยู่ด้วยกัน 3 อย่างคือ
-ชนิดของบอร์ด Arduino ที่ใช้งาน (กำลังเชื่อมต่ออยู่)
-ชนิดของโพรเซสเซอร์ เลือกให้ตรงกับโพรเซสเซอร์ของบอร์ด (บอร์ดบางชนิดไม่ต้องเลือกเนื่องจากมีใช้งานเพียงเบอร์เดียว)
-คอมพอร์ตที่กำลังเชื่อมต่อ เลือกให้ตรงกับที่บอร์ด Arduino กำลังเชื่อมต่อ (ดูจาก Device manager)
-ชนิดของเครื่องโปรแกรม เลือก AVRISP mkII

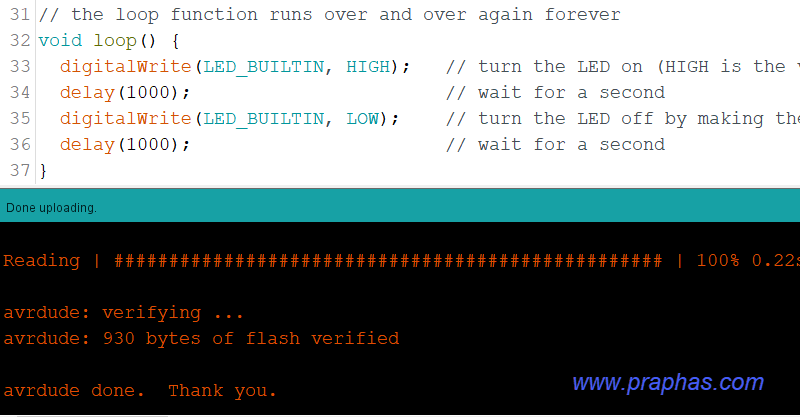

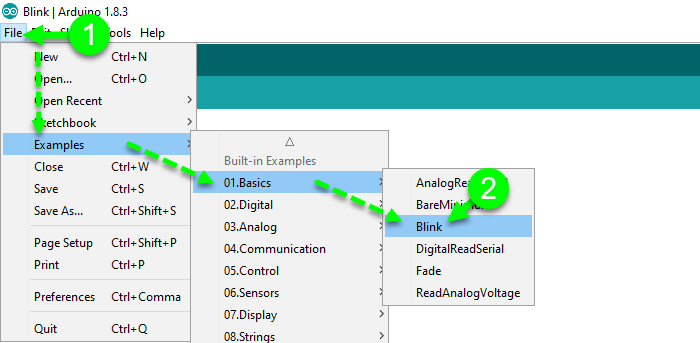

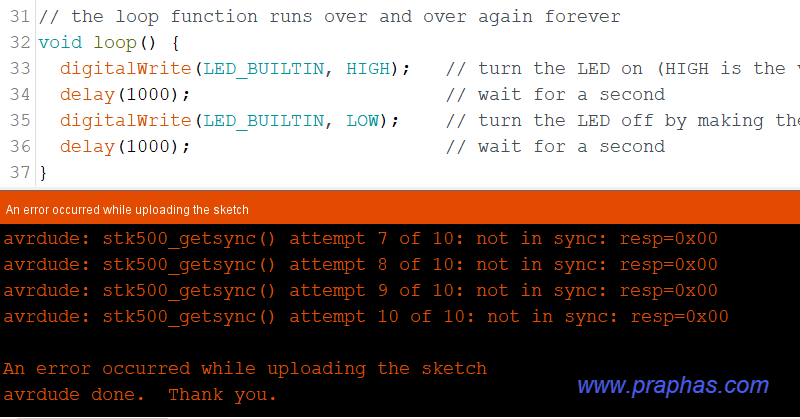

3. เปิดไฟล์ตัวอย่างมาทดสอบบอร์ด ซึ่งบนบอร์ดจะมี LED ที่ต่อไว้ทดลองอยู่แล้วซึ่งต่ออยู่กับขา D13


4. ทำการปรับโปรแกรมให้สามารถขับ LED ออกทางขาดิจิตอลขาอื่น และปรับการหน่วงเวลา โดยใช้ LED Bar 10 digit เป็นตัวแสดงผล

โค๊ด: [Select]
void setup()
{
  pinMode(13, OUTPUT);
}

void loop()
{
  digitalWrite(13, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);              // wait for a second
  digitalWrite(13, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);              // wait for a second
}

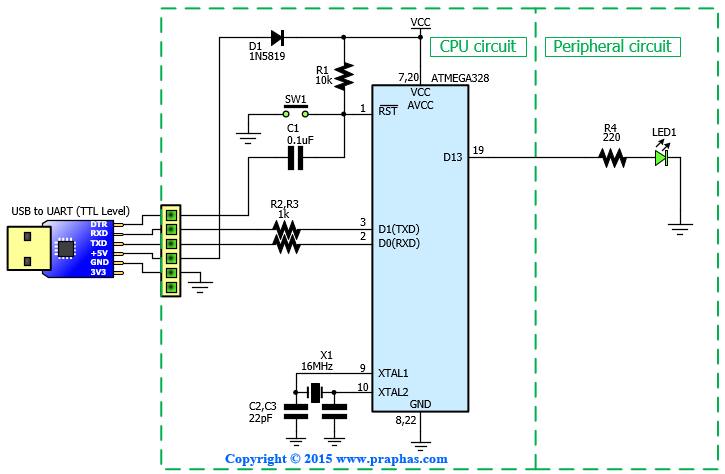

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)

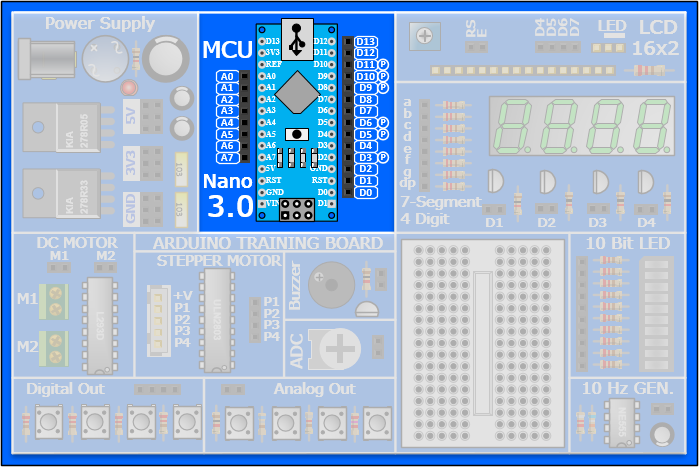

พื้นที่ดำเนินการ
