เขียนโปรแกรมปรับค่าความสว่างของ  LED (PWM pin)
ฟังก์ชั่นที่ใช้งาน
-analogWrite() http://arduino.cc/en/Reference/AnalogWrite

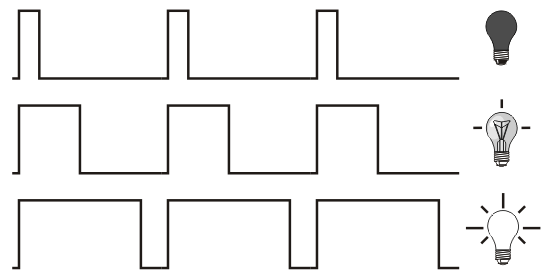

ผลของ PWM กับความสว่าง


โจทย์การทดลอง
-เขียนโปรแกรมควบคุมความสว่างของ LED ที่ขา D9,D10,D11
-รูปแบบเป็นไฟวิ่งความสว่างในแต่ละจังหวะและรูปแบบที่แตกต่างกัน
-โปรแกรมรายละเอียดพิเศษรายกลุ่ม (แจ้งให้ทราบเมื่อถึงชั่วโมงเรียน)

ผังขาต่อใช้งานของ Arduino Nano

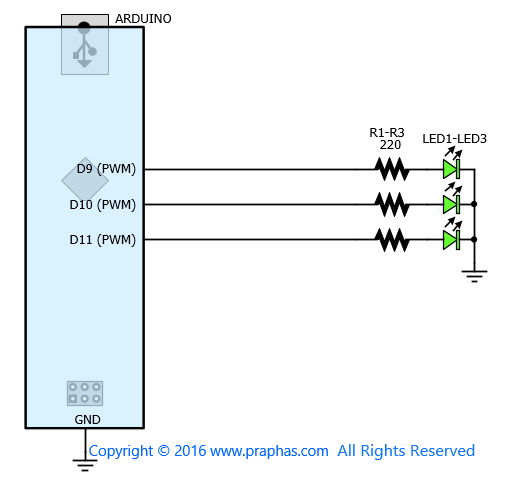

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

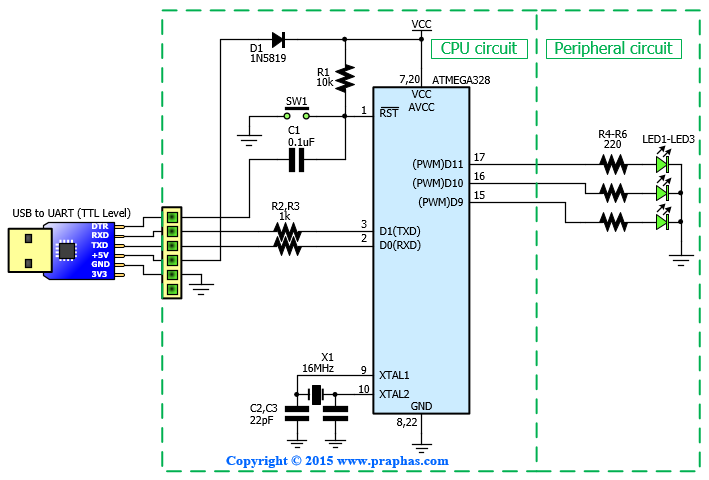

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)

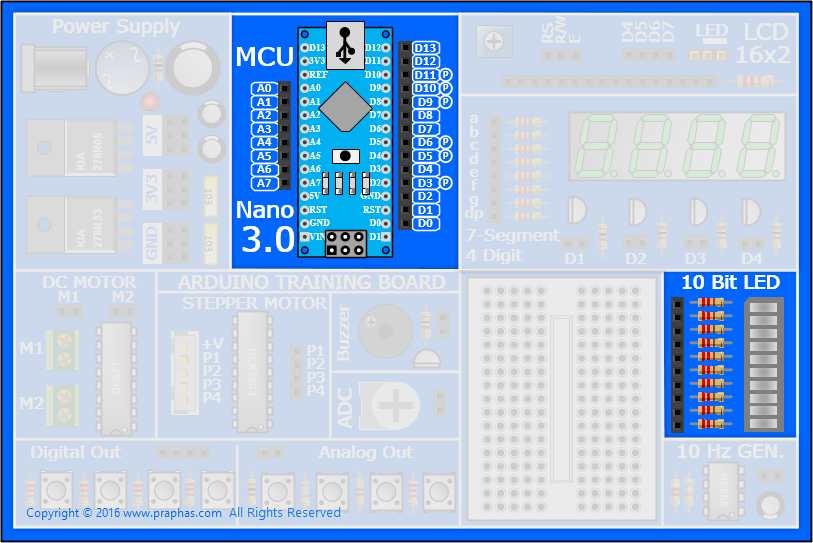

บริเวณใช้งานบอร์ดทดลอง


ตัวอย่างโปรแกรม
โค๊ด: [Select]
#define LED 11
void setup()
{
  pinMode(LED,OUTPUT);
}
void loop()
{
  for(byte i=0;i<255;i+=5)    //Add up step to 5
  {
    analogWrite(LED,i);
    delay(50);
  }
}
