เขียนโปรแกรมควบคุมการทำงาน LED ด้วยอุณหภูมิแสดงผลผ่าน UART
ฟังก์ชั่นอยู่ในกลุ่ม Serial http://arduino.cc/en/Reference/Serial
-Serial.begin() http://arduino.cc/en/Serial/Begin
-if (Serial) http://arduino.cc/en/Serial/IfSerial
-Serial.available() http://arduino.cc/en/Serial/Available
-Serial.read() http://arduino.cc/en/Serial/Read
-Serial.print() http://arduino.cc/en/Serial/Print
-Serial.println() http://arduino.cc/en/Serial/Println
-Serial.flush() http://arduino.cc/en/Serial/Flush

ฟังก์ชั่นทั่วไป
-pinMode() http://arduino.cc/en/Reference/PinMode
-digitalWrite() http://arduino.cc/en/Reference/DigitalWrite
-analogRead() http://arduino.cc/en/Reference/AnalogRead
-map() http://arduino.cc/en/reference/map

โจทย์โปรแกรม
-แสดงผลค่าที่ได้จากเซนเซอร์อุณภูมิแสดงผลที่จอคอมพิวเตอร์ผ่านพอร์ตอนุกรม
-ควบคุมการทำงานของ LED เมื่อถึงอุณภูมิที่กำหนด (ค่าอุณภูมินักศึกษากำหนดได้เองตามต้องการ)
-โปรแกรมรายละเอียดพิเศษรายกลุ่ม (แจ้งให้ทราบเมื่อถึงชั่วโมงเรียน)

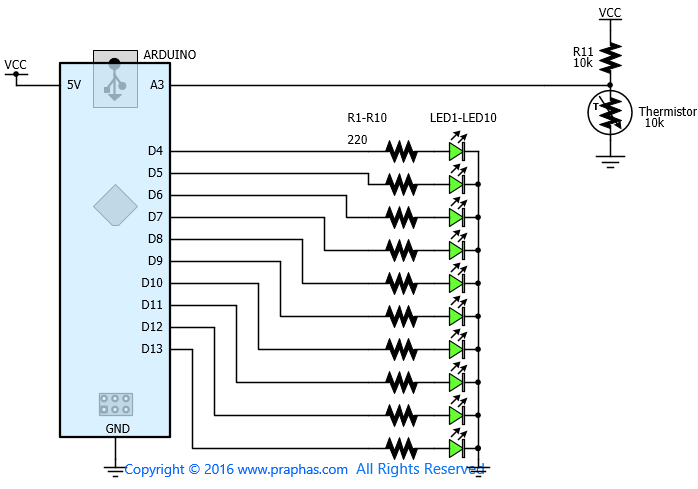

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

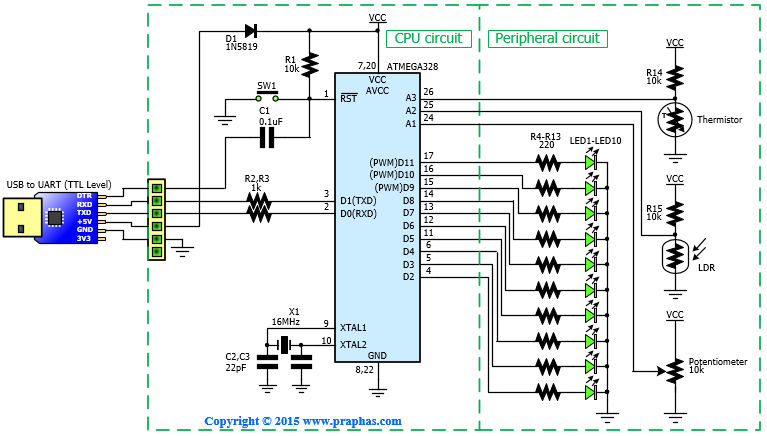

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)

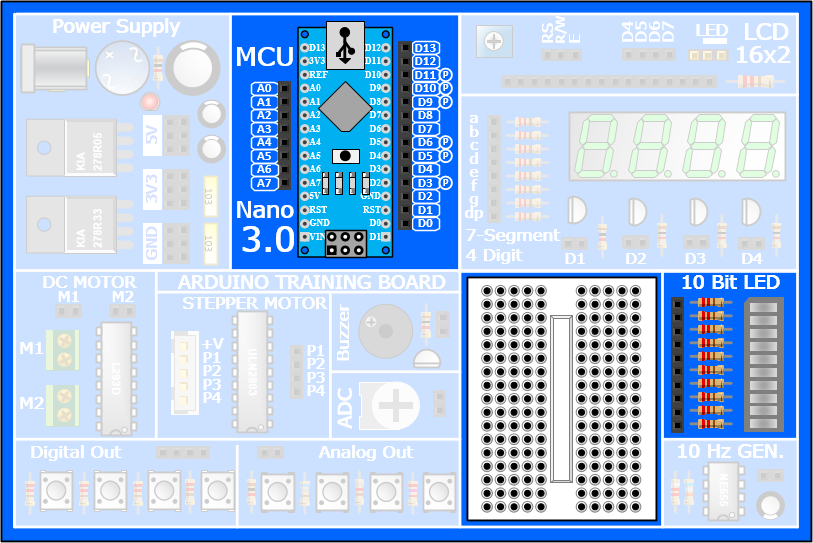

บริเวณใช้งานบอร์ดทดลอง
