เขียนโปรแกรมแสดงค่าแอนนาลอกแสดงผลตัวเลขบน 7 segment MAX7219
ฟังก์ชั่นที่ใช้งาน
-pinMode() http://arduino.cc/en/Reference/PinMode
-delay() http://arduino.cc/en/Reference/Delay
-delayMicroseconds() http://arduino.cc/en/Reference/DelayMicroseconds
-analogRead() http://arduino.cc/en/Reference/AnalogRead
-map() http://arduino.cc/en/reference/map

ไลบารี่เพิ่มเติม
-LedControl.h (ไลบรารี่ตัวเดียวกันกับงานครั้งที่ 20 หากติดตั้งแล้วไม่ต้องทำซ้ำ)*ดูวิธีติดตั้งในงานครั้งที่ 20

ฟังก์ชั่นในไลบารี่ LedControl.h
-LedControl lc=LedControl(dataPin,clkPin,csPin,numDevices);
-lc.shutdown(addr,false);         // Enable display
-lc.setIntensity(addr,value);     // Set brightness level (0 is min, 15 is max)
-lc.clearDisplay(addr);             // Clear display register
-lc.setDigit(addr, digit, value, point_decimal)  //display number 0-9
-lc.setChar(addr, digit, character, false)          //display character etc. A,b,c,d,E,F,H,L,P,-,_
-lc.setRow(addr, digit,value)                          //display part of segment

รายละเอียดเพิ่มเติมของไลบารี่ http://playground.arduino.cc/Main/LedControl

โจทย์โปรแกรม
-แสดงตัวเลขจากเซนเซอร์แอนาลอกโดยแสดงผลที่ 7 segment MAX7219
-โปรแกรมรายละเอียดพิเศษรายกลุ่ม (แจ้งให้ทราบเมื่อถึงชั่วโมงเรียน)

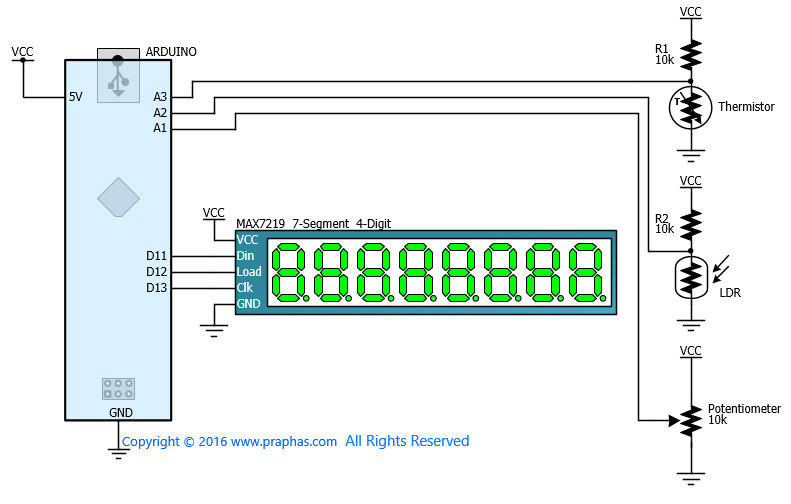

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

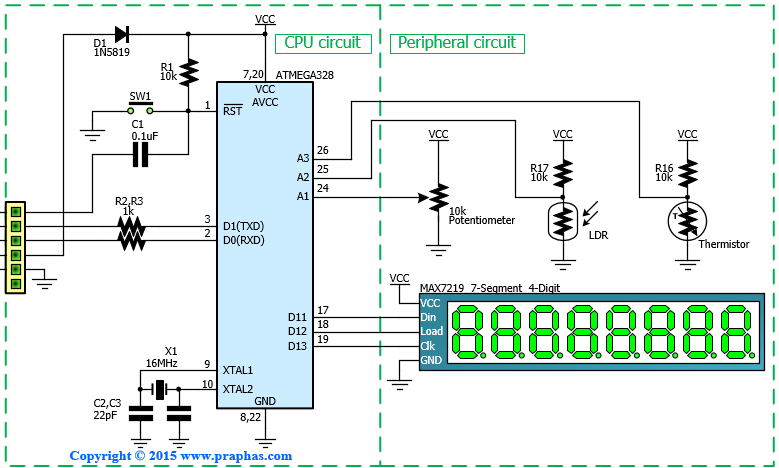

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)


บริเวณใช้งานบอร์ดทดลอง


โมดูลสำเร็จรูปเพิ่มเติม
 MAX7219 7 Segment

http://www.arduinoall.com (คลิก)
