เขียนโปรแกรมควบคุมสเต็ปเปอร์มอเตอร์ผ่าน UART
ฟังก์ชั่นอยู่ในกลุ่ม Serial http://arduino.cc/en/Reference/Serial
-Serial.begin() http://arduino.cc/en/Serial/Begin
-if (Serial) http://arduino.cc/en/Serial/IfSerial
-Serial.available() http://arduino.cc/en/Serial/Available
-Serial.read() http://arduino.cc/en/Serial/Read
-Serial.print() http://arduino.cc/en/Serial/Print
-Serial.println() http://arduino.cc/en/Serial/Println
-Serial.flush() http://arduino.cc/en/Serial/Flush

ฟังก์ชั่นทั่วไป
-pinMode() http://arduino.cc/en/Reference/PinMode
-digitalWrite() http://arduino.cc/en/Reference/DigitalWrite
-delay() http://arduino.cc/en/reference/delay

โจทย์โปรแกรม
-เขียนโปรแกรมควบคุมการหมุนของมอเตอร์ผ่านทาง UART
-โปรแกรมรายละเอียดพิเศษรายกลุ่ม (แจ้งให้ทราบเมื่อถึงชั่วโมงเรียน)

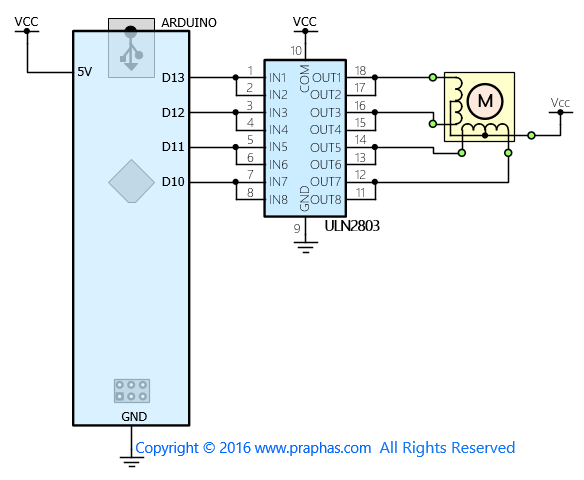

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

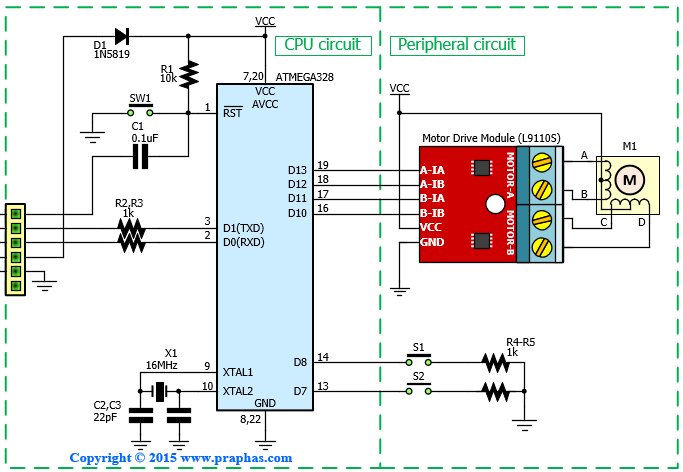

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)

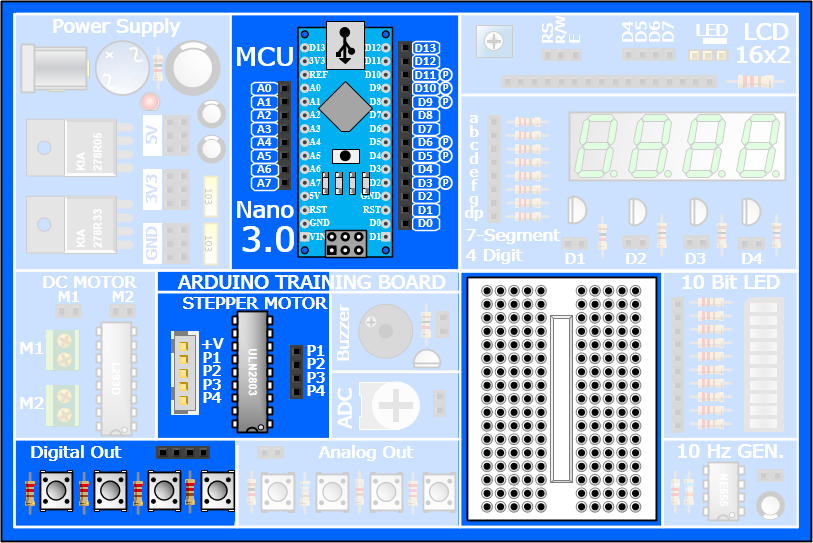

บริเวณใช้งานบอร์ดทดลอง


โมดูลสำเร็จรูป Motor Drive Module (L9110S)

http://www.arduinoall.com

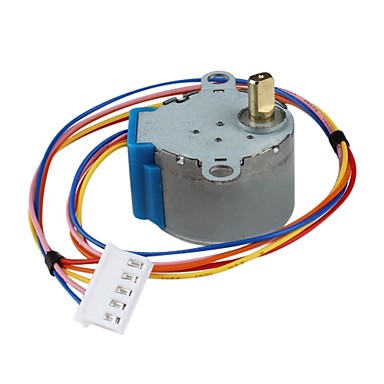

สเปคของสเต็ปเปอร์มอเตอร์ 5V เบอร์ 28BYJ-48-5V

4 Phase 5 Wire Connection
-100% Brand New
-Phase : 4
-Current : 160 mA per winding (320 mA in 4-step mode) Measured: 250mA stopped, 200 mA running fast
-Resistance : 31 Ω per coil winding (from Red wire to any coil) (Some 24-28 ohms)
-Voltage : 5V DC
-Step Angle (8-Step sequence: Internal Motor alone): 5.625° (64 steps per revolution)
-Step Angle (4-Step sequence: Internal Motor alone): 11.25° (32 steps per revolution)
-Gear Reduction ratio: 1 / 64 (Not really exact: probably 63.68395.:1 )
-SO: it takes (64*64 = 4096 steps per output shaft revolution.. In 8-step sequence.
-SO: it takes (32*64 = 2048 steps per output shaft revolution.. In 4-step sequence.
-NOTE: Arduino "Stepper Library" runs in 4-step mode
-No-Load Pull-Out Frequency : 800pps
-No-Load Pull-In Frequency : 500pps
-Pull-In Torque : ≥ 78.4mN.m
-Wiring Instruction : A (Blue), B (Pink), C (Yellow), D (Orange), E (Red, Mid-Point)
-Weight : 30g
