เขียนโปรแกรมควบคุมสเต็ปเปอร์มอเตอร์ด้วยสวิตช์
ฟังก์ชั่นที่ใช้งาน
-pinMode() http://arduino.cc/en/Reference/PinMode
-digitalRead() http://arduino.cc/en/Reference/DigitalRead
-digitalWrite() http://arduino.cc/en/Reference/DigitalWrite
-delay() http://arduino.cc/en/reference/delay

โจทย์โปรแกรม
-เขียนโปรแกรมควบคุมการหมุนของมอเตอร์ด้วยสวิตช์ดิจิตอล
-โปรแกรมรายละเอียดพิเศษรายกลุ่ม (แจ้งให้ทราบเมื่อถึงชั่วโมงเรียน)

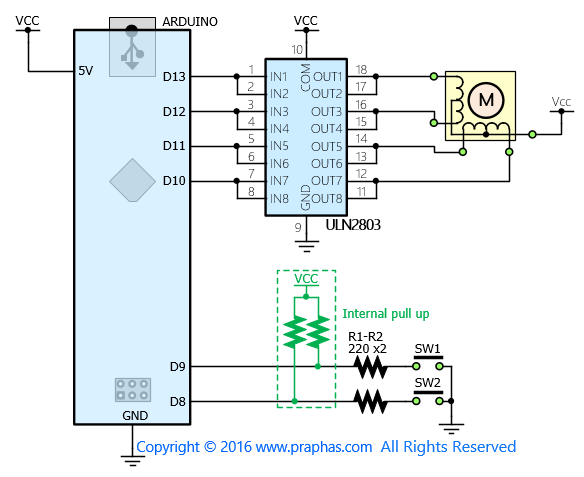

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

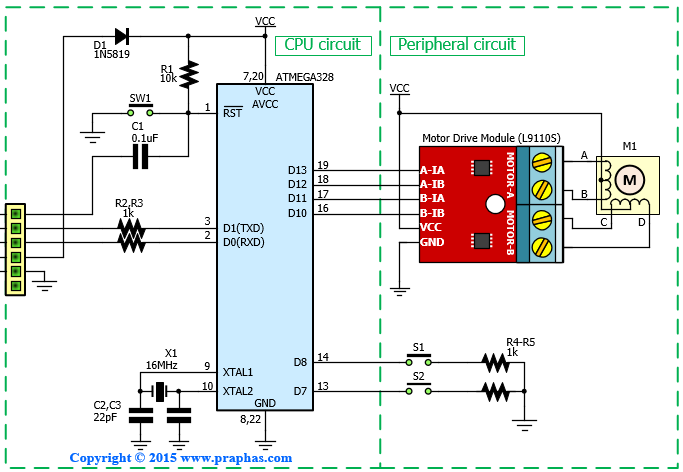

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)

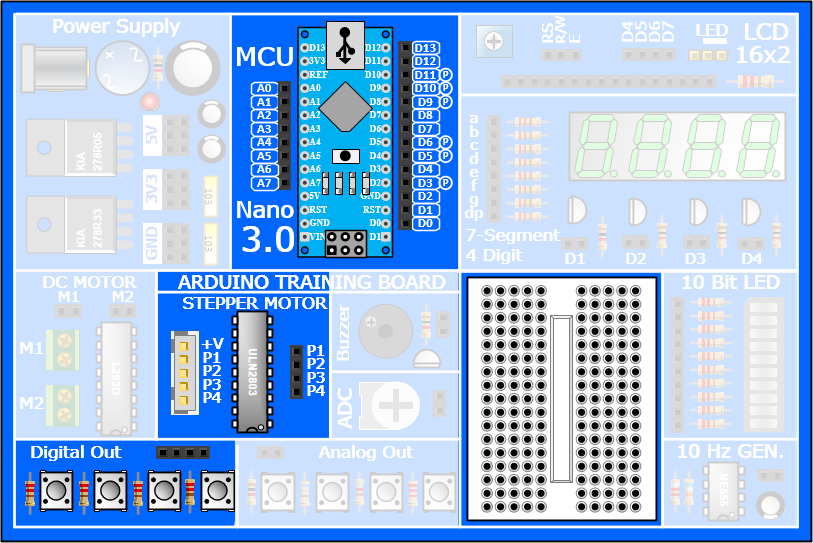

บริเวณใช้งานบอร์ดทดลอง

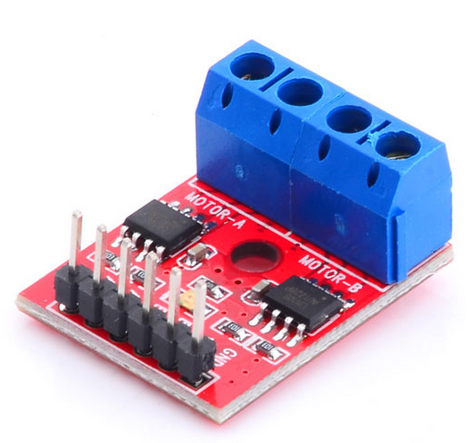

โมดูลสำเร็จรูป Motor Drive Module (L9110S)
