ผู้เขียน หัวข้อ: งานครั้งที่ 40 เขียนโปรแกรมแสดงผลบนจอทีวี (ผ่านช่อง AV)  (อ่าน 3601 ครั้ง)

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 516
    • ดูรายละเอียด
    • อีเมล์
เขียนโปรแกรมแสดงผลบนจอทีวี
(โปรแกรมที่เขียนขึ้นจะใช้หน่วยความจำขนาดใหญ่ ดังนั้นซีพียูที่จะใช้งานได้ตั้งแต่ ATMEGA168 ขึ้นไป)

ไลบารี่เพิ่มเติม
TVout คลิกที่นี่เพื่อดาวน์โหลด
*ดูวิธีติดตั้งในงานครั้งที่ 20


ฟังก์ชั่นที่ใช้งาน
-Setup Functions https://code.google.com/p/arduino-tvout/wiki/FDSetup
-Flow Control https://code.google.com/p/arduino-tvout/wiki/FDflowctl
-Accessor Functions https://code.google.com/p/arduino-tvout/wiki/FDSacc
-Basic Graphics Functions https://code.google.com/p/arduino-tvout/wiki/FDBasicGFX
-Text Handling Functions https://code.google.com/p/arduino-tvout/wiki/FDText

ข้อกำหนด
-เขียนโปรแกรมแสดงผลบนจอทีวี โดยแสดงผลทั้งตัวอักษรและกราฟฟิก พร้อมแสดงค่าที่ตรวจวัดได้จากเซนเซอร์ที่ต่อพ่วง

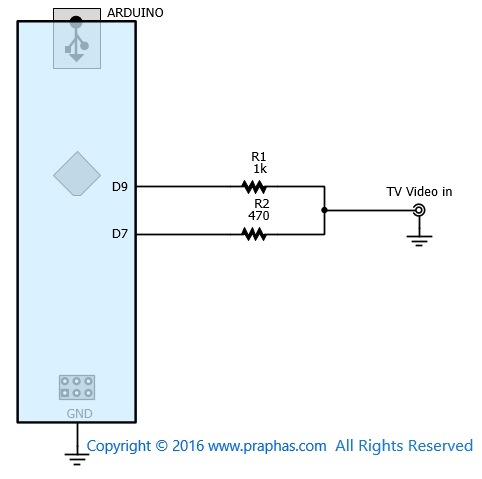

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

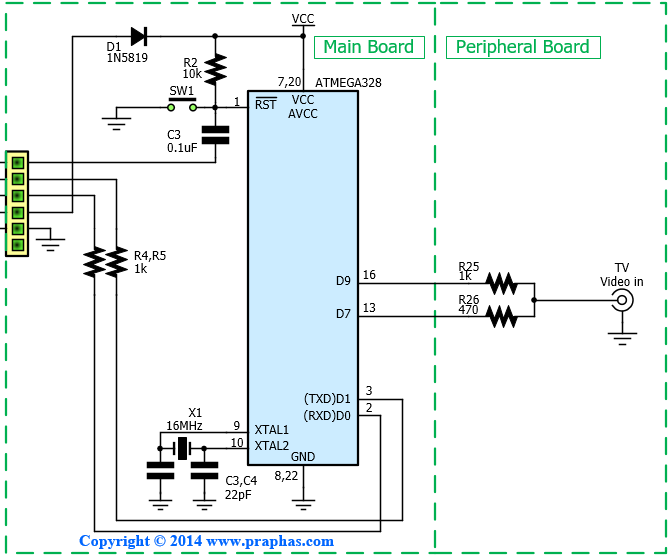

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)

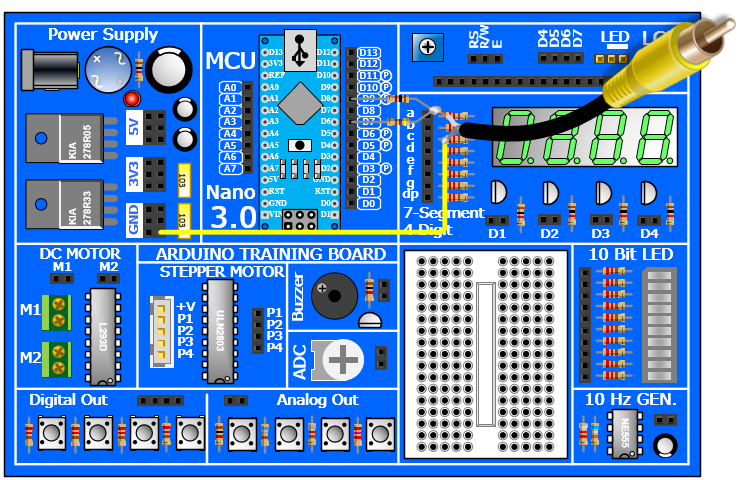

การต่อวงจรเพื่อใช้ในการทดลอง
« แก้ไขครั้งสุดท้าย: มิถุนายน 27, 2017, 09:56:28 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 516
    • ดูรายละเอียด
    • อีเมล์
Re: งานครั้งที่ 40 เขียนโปรแกรมแสดงผลบนจอทีวี (ผ่านช่อง AV)
« ตอบกลับ #1 เมื่อ: กุมภาพันธ์ 09, 2016, 08:26:38 AM »
...
