เขียนโปรแกรมดีซีโวลต์มิเตอร์แสดงผล LCD 16x2
ฟังก์ชั่นที่ใช้ในกลุ่ม LCD http://arduino.cc/en/Tutorial/LiquidCrystal
-lcd.begin()http://arduino.cc/en/Reference/LiquidCrystalBegin
-lcd.print() http://arduino.cc/en/Reference/LiquidCrystalPrint
-lcd.setCursor() http://arduino.cc/en/Reference/LiquidCrystalSetCursor
-Liquid Crystal Library (ฟังก์ชั่นอื่น ๆ ที่มีให้ใช้งาน) http://arduino.cc/en/Reference/LiquidCrystal
*ไลบารี่ LiquidCrystal.h มีมาให้แล้วพร้อมโปรแกรม Arduino IDE ไม่ต้องติดตั้งเพิ่ม

ฟังก์ชั่นทั่วไป
-delay() http://arduino.cc/en/Reference/Delay
-delayMicroseconds() http://arduino.cc/en/Reference/DelayMicroseconds
-analogRead() http://arduino.cc/en/Reference/AnalogRead
-map() http://arduino.cc/en/Reference/Map

โจทย์โปรแกรม
-เขียนโปรแกรมดีซีโวลต์มิเตอร์ (เรนจ์แตกต่างกันในแต่ละกลุ่ม)แล้วแสดงค่าบน LCD
-โปรแกรมรายละเอียดพิเศษรายกลุ่ม (แจ้งให้ทราบเมื่อถึงชั่วโมงเรียน)

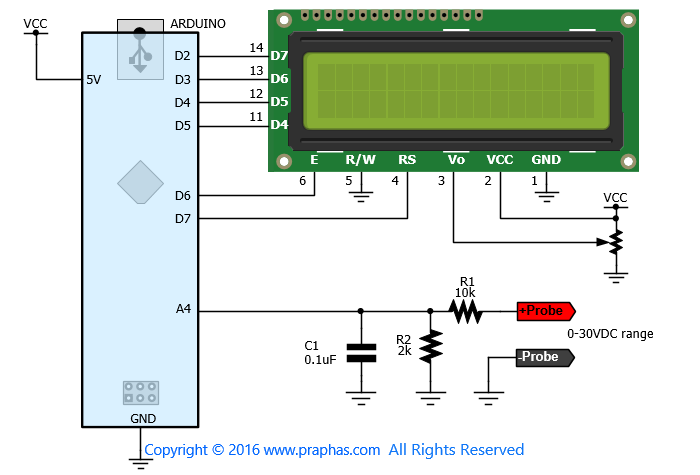

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

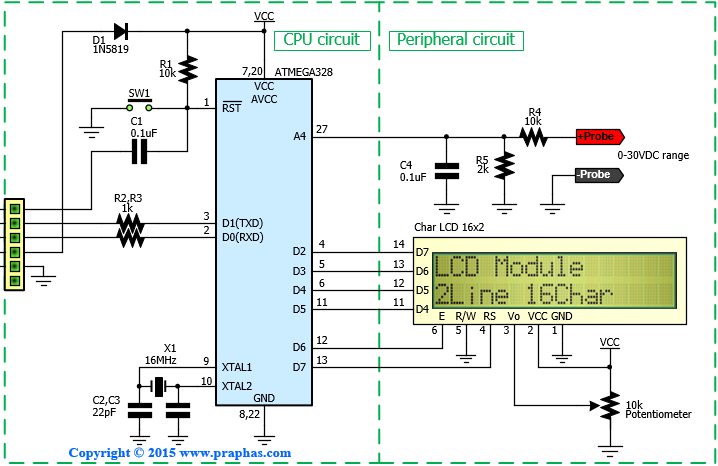

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)

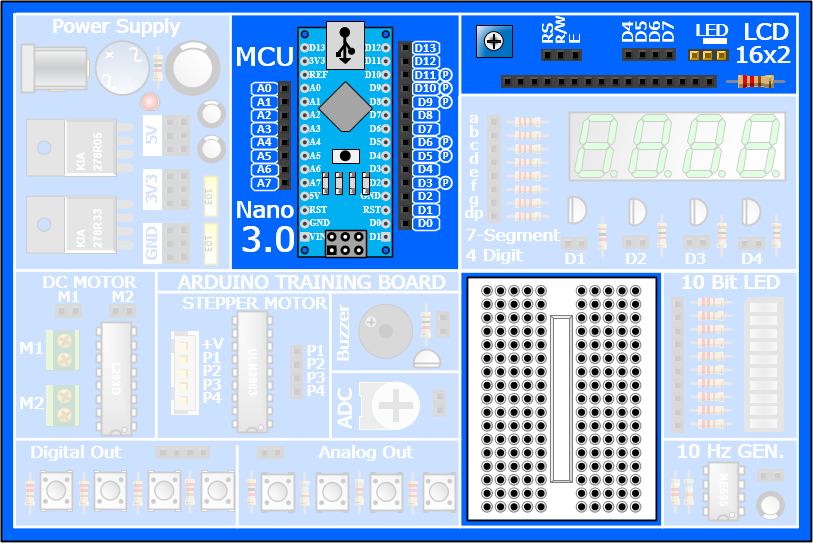

บริเวณใช้งานบอร์ดทดลอง


โปรแกรมตัวอย่างการแสดงผลจอ LCD
โค๊ด: [Select]
#include <LiquidCrystal.h>
/* The circuit:
 * LCD RS pin to digital pin 7
 * LCD E  pin to digital pin 6
 * LCD D4 pin to digital pin 5
 * LCD D5 pin to digital pin 4
 * LCD D6 pin to digital pin 3
 * LCD D7 pin to digital pin 2
 * LCD R/W pin to ground
*/
LiquidCrystal lcd(7,6,5,4,3,2);       // set up the LCD's connection pins
void setup()
{
  lcd.begin(16, 2);       // set up the LCD's number of columns and rows:
  lcd.print("hello, world!");
}
void loop() {}
