เขียนโปรแกรมอ่านค่าอุณหภูมิจาก DS18B20 แสดงผลที่ 7 Segment

ไลบารี่เพิ่มเติม
-OneWire.h https://github.com/PaulStoffregen/OneWire
-DallasTemperature.h https://github.com/milesburton/Arduino-Temperature-Control-Library
*ดูวิธีติดตั้งในงานครั้งที่ 20

โจทย์การทดลอง
-เขียนโปรแกรมรับค่าอุณหภูมิที่อ่านจาก DS18B20 แสดงผลที่ 7 Segment
-โปรแกรมรายละเอียดพิเศษรายกลุ่ม (แจ้งให้ทราบเมื่อถึงชั่วโมงเรียน)

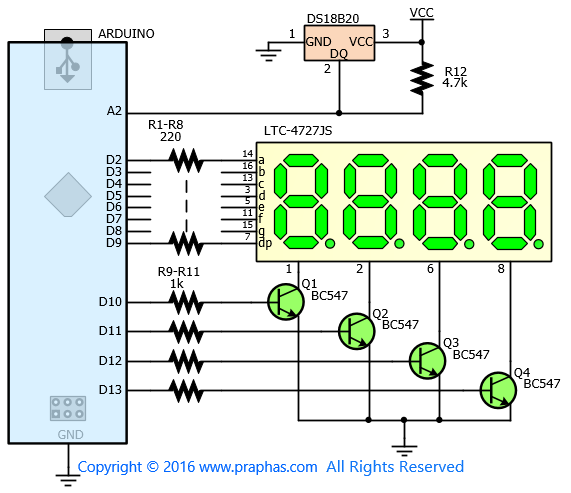

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

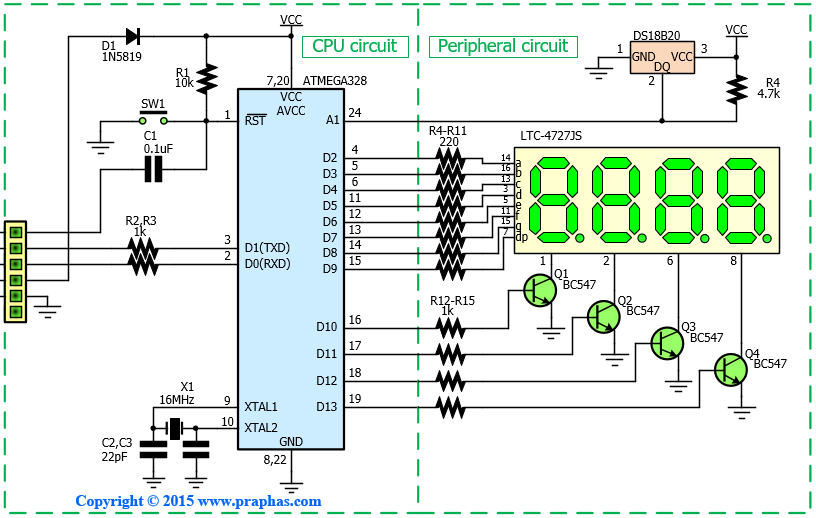

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)


ตัวอย่างโปรแกรมอ่านค่าอุณหภูมิจาก DS18B20
โค๊ด: [Select]
#include <OneWire.h>
#include <DallasTemperature.h>
OneWire oneWire(2);                 //Connect to Pin 2 (D2)
DallasTemperature sensors(&oneWire);
void setup(void)
{
  Serial.begin(9600);
  Serial.println("Dallas Temperature IC DS18B20");
  sensors.begin();
}
void loop(void)
{
  Serial.print(" Requesting temperatures...");
  sensors.requestTemperatures();            // Send the command to get temperatures
  Serial.println("DONE");
  Serial.print("Temperature is: ");
  Serial.print(sensors.getTempCByIndex(0));
  Serial.println(" Degrees C");
  Serial.print("Temperature is: ");
  Serial.print(sensors.getTempFByIndex(0));
  Serial.println(" Degrees F");
}

ตัวอย่างโปรแกรมแสดงค่าที่ 7 Segment
โค๊ด: [Select]

//---------------Bit of display (Transistor driver)---------
char digit1 = 10; //Display digit 1 (1000)
char digit2 = 11; //Display digit 2 (100)
char digit3 = 12; //Display digit 3 (10)
char digit4 = 13; //Display digit 4 (1)
//--------------Bit of segment-----------------------------
char segA = 2; //Display segment A to D2
char segB = 3; //Display segment B to D3
char segC = 4; //Display segment C to D4
char segD = 5; //Display segment D to D5
char segE = 6; //Display segment E to D6
char segF = 7; //Display segment F to D7
char segG = 8; //Display segment G to D8
char segDP = 9; //Display segment DP to D9

void setup() {
  pinMode(segA, OUTPUT);
  pinMode(segB, OUTPUT);
  pinMode(segC, OUTPUT);
  pinMode(segD, OUTPUT);
  pinMode(segE, OUTPUT);
  pinMode(segF, OUTPUT);
  pinMode(segG, OUTPUT);
  pinMode(segDP, OUTPUT);

  pinMode(digit1, OUTPUT);
  pinMode(digit2, OUTPUT);
  pinMode(digit3, OUTPUT);
  pinMode(digit4, OUTPUT);
}
void loop()
{
   displayNumber(1234);
}

void displayNumber(int toDisplay) {
#define DISPLAY_BRIGHTNESS  1500
#define DIGIT_ON  HIGH
#define DIGIT_OFF  LOW
 for(int digit = 4 ; digit > 0 ; digit--)
 {
    //----------Turn off all digits---------------
    digitalWrite(digit1, DIGIT_OFF);
    digitalWrite(digit2, DIGIT_OFF);
    digitalWrite(digit3, DIGIT_OFF);
    digitalWrite(digit4, DIGIT_OFF);
    //----------Turn on the right segments for this digit
    lightNumber(toDisplay % 10);    // send number low digit to display
    toDisplay /= 10;                // shift next number
    //---------------Add point at digit 2-------------------
    if (digit==2)
    {digitalWrite(segDP, HIGH);
    }
    else
    {digitalWrite(segDP, LOW);
    }
    //---------------On display------------------
    switch(digit) {
    case 1:
      digitalWrite(digit1, DIGIT_ON);
      break;
    case 2:
      digitalWrite(digit2, DIGIT_ON);
      break;
    case 3:
      digitalWrite(digit3, DIGIT_ON);
      break;
    case 4:
      digitalWrite(digit4, DIGIT_ON);
      break;
    }
    delayMicroseconds(DISPLAY_BRIGHTNESS); // Brightness 7-Segment Controlled
  }
}

void lightNumber(int numberToDisplay) {
#define SEGMENT_ON  HIGH
#define SEGMENT_OFF LOW
  switch (numberToDisplay){
  case 0:
    digitalWrite(segA, SEGMENT_ON);
    digitalWrite(segB, SEGMENT_ON);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_ON);
    digitalWrite(segE, SEGMENT_ON);
    digitalWrite(segF, SEGMENT_ON);
    digitalWrite(segG, SEGMENT_OFF);
    break;
  case 1:
    digitalWrite(segA, SEGMENT_OFF);
    digitalWrite(segB, SEGMENT_ON);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_OFF);
    digitalWrite(segE, SEGMENT_OFF);
    digitalWrite(segF, SEGMENT_OFF);
    digitalWrite(segG, SEGMENT_OFF);
    break;
  case 2:
    digitalWrite(segA, SEGMENT_ON);
    digitalWrite(segB, SEGMENT_ON);
    digitalWrite(segC, SEGMENT_OFF);
    digitalWrite(segD, SEGMENT_ON);
    digitalWrite(segE, SEGMENT_ON);
    digitalWrite(segF, SEGMENT_OFF);
    digitalWrite(segG, SEGMENT_ON);
    break;
  case 3:
    digitalWrite(segA, SEGMENT_ON);
    digitalWrite(segB, SEGMENT_ON);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_ON);
    digitalWrite(segE, SEGMENT_OFF);
    digitalWrite(segF, SEGMENT_OFF);
    digitalWrite(segG, SEGMENT_ON);
    break;
  case 4:
    digitalWrite(segA, SEGMENT_OFF);
    digitalWrite(segB, SEGMENT_ON);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_OFF);
    digitalWrite(segE, SEGMENT_OFF);
    digitalWrite(segF, SEGMENT_ON);
    digitalWrite(segG, SEGMENT_ON);
    break;
  case 5:
    digitalWrite(segA, SEGMENT_ON);
    digitalWrite(segB, SEGMENT_OFF);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_ON);
    digitalWrite(segE, SEGMENT_OFF);
    digitalWrite(segF, SEGMENT_ON);
    digitalWrite(segG, SEGMENT_ON);
    break;
  case 6:
    digitalWrite(segA, SEGMENT_ON);
    digitalWrite(segB, SEGMENT_OFF);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_ON);
    digitalWrite(segE, SEGMENT_ON);
    digitalWrite(segF, SEGMENT_ON);
    digitalWrite(segG, SEGMENT_ON);
    break;
  case 7:
    digitalWrite(segA, SEGMENT_ON);
    digitalWrite(segB, SEGMENT_ON);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_OFF);
    digitalWrite(segE, SEGMENT_OFF);
    digitalWrite(segF, SEGMENT_OFF);
    digitalWrite(segG, SEGMENT_OFF);
    break;
  case 8:
    digitalWrite(segA, SEGMENT_ON);
    digitalWrite(segB, SEGMENT_ON);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_ON);
    digitalWrite(segE, SEGMENT_ON);
    digitalWrite(segF, SEGMENT_ON);
    digitalWrite(segG, SEGMENT_ON);
    break;
  case 9:
    digitalWrite(segA, SEGMENT_ON);
    digitalWrite(segB, SEGMENT_ON);
    digitalWrite(segC, SEGMENT_ON);
    digitalWrite(segD, SEGMENT_ON);
    digitalWrite(segE, SEGMENT_OFF);
    digitalWrite(segF, SEGMENT_ON);
    digitalWrite(segG, SEGMENT_ON);
    break;
  case 10:
    digitalWrite(segA, SEGMENT_OFF);
    digitalWrite(segB, SEGMENT_OFF);
    digitalWrite(segC, SEGMENT_OFF);
    digitalWrite(segD, SEGMENT_OFF);
    digitalWrite(segE, SEGMENT_OFF);
    digitalWrite(segF, SEGMENT_OFF);
    digitalWrite(segG, SEGMENT_OFF);
    break;
  }
}
