เขียนโปรแกรมอุณหภูมิและความชื้นด้วย DHT22  แสดงผล 7 segment MAX7219

ไลบารี่เพิ่มเติม
-DHT.h (ไลบรารี่ตัวเดียวกันกับงานครั้งที่ 48 หากติดตั้งแล้วไม่ต้องทำซ้ำ)*ดูวิธีติดตั้งในงานครั้งที่ 48
-LedControl.h (ไลบรารี่ตัวเดียวกันกับงานครั้งที่ 20 หากติดตั้งแล้วไม่ต้องทำซ้ำ)*ดูวิธีติดตั้งในงานครั้งที่ 20

โจทย์การทดลอง
-เขียนโปรแกรมอุณหภูมิและความชื้นด้วย DHT22  แสดงผล 7 segment MAX7219
-โปรแกรมรายละเอียดพิเศษรายกลุ่ม (แจ้งให้ทราบเมื่อถึงชั่วโมงเรียน)

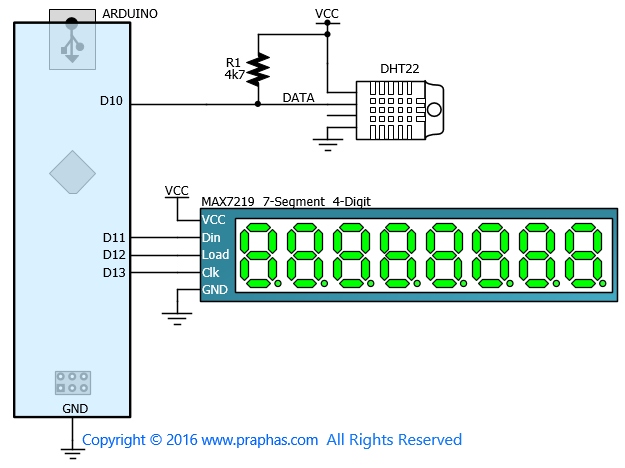

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้บอร์ด Arduino

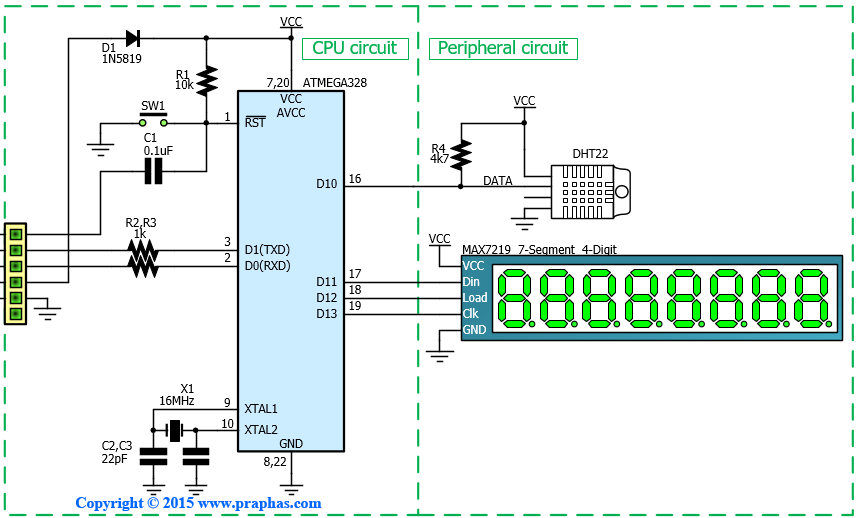

วงจรที่ใช้ในการทดลองสำหรับผู้ที่ใช้ไอซี ATmega328 (ที่มี Boot Loader Arduino)


ตัวอย่างโปรแกรมอุณหภูมิและความชื้นด้วย DHT22
โค๊ด: [Select]
#include "DHT.h"
#define DHTPIN 13     // what digital pin we're connected to
#define DHTTYPE DHT22   // DHT 22  (AM2302), AM2321

DHT dht(DHTPIN, DHTTYPE);
void setup() {
  Serial.begin(9600);
  Serial.println("DHTxx test!");
  dht.begin();
}
void loop() {
  delay(2000);
  float h = dht.readHumidity();
  float t = dht.readTemperature();      // Read temperature as Celsius (the default)
  // Check if any reads failed and exit early (to try again).
  if (isnan(h) || isnan(t))
 {
     Serial.println("Failed to read from DHT sensor!");
     return;
  }
  Serial.print("Humidity: ");
  Serial.print(h);
  Serial.print(" %\t");
  Serial.print("Temperature: ");
  Serial.print(t);
  Serial.println(" *C ");
}

ตัวอย่างโปรแกรมแสดงผล 7 Segment MAX7219
โค๊ด: [Select]
#include "LedControl.h"
LedControl lc=LedControl(6,4,5,1); // Pin 11->DIN, 13->CLK, 12->CS, 1 = No.of devices
void setup()
{
  lc.shutdown(0,false);    // Enable display
  lc.setIntensity(0,10);   // Set brightness level (0 is min, 15 is max)
  lc.clearDisplay(0);      // Clear display register
}
void loop()
{
   lc.setDigit(0,7,2,false);
   lc.setDigit(0,6,3,true);
   lc.setDigit(0,5,4,false);
   lc.setRow(0,4,B00110111);
   lc.setRow(0,3,B01001111);
   lc.setRow(0,2,B00001110);
   lc.setRow(0,1,B00001110);
   lc.setRow(0,0,B01111110);
  delay(1000);
}
