ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2016
ลายปริ้นที่ใช้ศึกษาในวิชาไมโครคอนโทรลเลอร์ (Arduino) เวอร์ชั่น 2016 นี้ใช้ทั้ง 2 ระดับคือ ปวส. และระดับปริญญาตรีเพียงแต่ในระดับปริญญาตรีมีเนื้อหาที่จะเรียนรู้มากขึ้น (รวมทั้งเนื้อหา IOT ด้วย) การจัดทำปริ้นให้นักศึกษาดำเนินการเอง(หรือจะสั่งทำก็ได้) ครูได้ออกแบบลายปริ้นโดยปรับขนาดให้เป็น 6x4 นิ้ว เพื่อให้สามารถตัดแผ่นปริ้นขนาด 1 ตารางฟุตได้ 6 แผ่น โดยในลายปริ้นจะครอบคลุมงานหลักที่ใช้ในการเรียนการสอน 18 สัปดาห์และมีบางส่วนที่เป็นโมดูลสำเร็จรูปสามารถนำมาเชื่อมต่อเพื่อใช้ในการศึกษาได้ รูปแบบของแผงวงจรเป็นดังรูป





ลายปริ้นมีจุดจั๊มสาย 1 จุดดังรูป


ต้นแบบลายปริ้นสำหรับวิธีการรีดผ่านกระดาษโฟโต้หรือกระดาษมัน
https://drive.google.com/file/d/0Bz08D8GwUcbDWGtEdTJ0RW1rM3M
ต้นแบบลายปริ้นเนกกาทีฟสำหรับทำปริ้นด้วยดรายฟิล์ม
https://drive.google.com/file/d/0Bz08D8GwUcbDVUNoS3F1ZkZtQWM
ต้นแบบลายปริ้นสำหรับส่งร้านผลิต
https://drive.google.com/open?id=0Bz08D8GwUcbDZDlMa2xTQ1poZFU

ลายปริ้นขนาด 6 นิ้ว x 4 นิ้ว (วัดขนาดก่อนทำปริ้น)

การตั้งค่าเครื่องพิมพ์เพื่อให้ได้ขนาด PCB ที่ถูกต้อง
-ตั้งค่าหน้ากระดาษเป็นขนาด A4
-ตั้งค่าการพิมพ์ดังรูป



ในกรณีที่ทำปริ้นด้วยตนเอง..
ให้นักศึกษาใช้เทคนิคโทนเนอร์ทรานเฟอร์ซึ่งรายละเอียดการทำดูได้จากเวปไซต์ของครู


กรณีใช้กระดาษโฟโต้
http://www.praphas.com/index.php/2008-11-03-14-25-25/36-2008-11-04-15-15-34/77-2010-09-13-05-43-56

กรณีใช้กระดาษโบว์ชัวด์
http://www.praphas.com/index.php/2008-11-03-14-25-25/36-2008-11-04-15-15-34/78-toner-transfer

เทคนิคนี้ใช้ได้ดีเฉพาะพิมพ์ด้วยเครื่องพิมพ์เลเซอร์ สำหรับใช้วิธีการถ่ายเอกสารอาจไม่ประสบความสำเร็จ เนื่องจากเครื่องถ่ายเอกสารมีความร้อนสูงทำให้หมึกละลายลงกระดาษมันได้
เมื่อกัดปริ้นเสร็จ ทำการล้างหมึกที่ติดแผ่นปริ้นออกด้วยทินเนอร์

หมายเหตุ ไฟเลี้ยงของวงจรขณะเสียสาย USB จะใช้ไฟเลี้ยงจอกคอมพิวเตอร์ผ่านมาทางสาย USB ที่เข้ามายังบอร์ด Arduino Nano 3.0 ซึ่งภายในมีไดโอดป้องกันการป้อนไฟย้อนกลับวางไว้อยู่ ดังนั้นจึงทำให้แรงดันที่ออกมาใช้งานต่ำกว่า 5V เล็กน้อย (หายไปเนื่องจากแรงดันตกคร่อมไดโอด) ดังนั้นขณะใช้งานมีการต่อสาย USB เพื่อการโปรแกรมข้อมูลลงบอร์ดจึงไม่ต้องต่ออะแด็ปเตอร์ไฟเลี้ยงจากภายนอก ยกเว้นกรณีใช้งานวงจรเชื่อมต่อที่ใช้กระแสสูงซึ่งจะส่งผลทำให้ไดโอดเสียหายได้ หรือในกรณีที่ต้องการรันโปรแกรมที่ผ่านการ upload ไว้แล้วและไม่ได้เสียบสาย USB
สามารถชอร์ตจั้มข้ามไดโอดได้เลยในกรณีที่ไดโอดเสียหายจากการจ่ายกระแสเกิน เพียงแต่จะเสียบไฟเลี้ยงจากอะแด็ปเตอร์ดีซีพร้อมกับเสียบสาย USB ไม่ได้ ต้องเลือกใช้ไฟจากทางใดทางหนึ่ง เพราะเกิดการชนกันระหว่าง 2 แหล่งจ่าย
« แก้ไขครั้งสุดท้าย: กันยายน 29, 2017, 12:10:50 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 516
    • ดูรายละเอียด
    • อีเมล์
Re: ลายปริ้นเวอร์ชั่น 2016
« ตอบกลับ #1 เมื่อ: กรกฎาคม 03, 2016, 05:02:31 PM »
รายการอุปกรณ์
web www.es.co.th
ลำดับที่รายการ   จำนวนตัว
1DC Jack ขนาด 2.35mm.1
2DIODE BRIDGE RECTIFIER 1.5A1
30.1uF2
41uF1
547uF2
6470uF/25V1
7BC547  Transistor NPN5
8I.C. SOCKET DIP SOLDER TYPE 8 PINS1
9I.C. SOCKET DIP SOLDER TYPE 16 PINS1
10I.C. SOCKET DIP SOLDER TYPE 18 PINS1
11 KIA278R05 Voltage Regulator 5V/2A1
12 KIA278R33 Voltage Regulator 3.3V/2A1
13ULN2803A1
14NE5551
15LED 7-SEGMENT 4 DIGIT COMMON CATHODE1
16LED Round3 mm,150 mcd, Red Color1
17P.C.Board Socket 1x2 Pins Female Header10
18P.C.Board Socket 1x3 Pins Female Header1
19P.C.Board Socket 1x4 Pins Female Header3
20P.C.Board Socket 1x8 Pins Female Header2
21P.C.Board Socket 1x10 Pins Female Header1
22P.C.Board Socket 1x14 Pins Female Header1
23P.C.Board Socket 1x16 Pins Female Header1
24 P.C.Board Socket 1x42 Pins Female Header 1
25 P.C.Board Socket 2x3 Pins Female Header 3
26 WAFER Connector 2.50mm Pitch,5 Pins 1
27 Terminal Block 2 Pins 2
28PHOTO CONDUCTIVE CELL1
29NTC THERMISTOR1
30 Trimpot 1 Turns, 5kΩ 1
31 Trimpot 1 Turns, 10kΩ 1
32SWITCH:50mA,TACT SWITCH,7.0mm8
33Buzzer1
34PIN HEADER CONNECTOR 40 PINS1
web www.arduinoall.com
ลำดับที่รายการ   จำนวนตัว
1 Arduino Nano 3.0 1
2สายจั้ม1
3L293D DC motor driver1
4Breadbroad 170hole1
5LED BAR, GRAPH 10 SEGMENT1
ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้
1220 ohm 1/4W22
2330 ohm 1/2W1
3680 ohm 1/4W1
4820 ohm 1/4W1
51 kilo-ohm 1/4W7
62.7 kilo-ohm 1/4W1
78.2 kilo-ohm 1/4W1
868 kilo-ohm 1/4W1
โมดูลเพิ่มเติมตามใบงาน
1LCD 16x21
2Servo motor1
3Stepper Motor 4-phase 5V1
4DC motor1
5Module Relay1
6Module Ultrasonic1
7Module keypad 3x41
8Module Temperature & Humidity Sensor DHT221
9Module Display MAX7219 1
10Module LCD I2C Interface1
11Module XY Joystick1
« แก้ไขครั้งสุดท้าย: พฤศจิกายน 26, 2017, 10:12:07 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 516
    • ดูรายละเอียด
    • อีเมล์
เนื่องจากขาของ Arduino nano 3.0 มีจำนวน 15 ขาต่อข้าง ซึ่ง Pin Header ที่มีจำนวนขาที่พอดี 15 ขาที่เวปไซต์ www.es.co.th ไม่มีจำหน่าย ดังนั้นวิธีแก้ปัญหาให้ใช้ Female PCB Header 42Pins, U Shape Contact ซึ่งมีจำนวน 42 ขานำมาตัดให้ได้พอดีจำนวนขา 15 ขาแทน

จากรายการอุปกรณ์ที่ 24
http://www.es.co.th/detail.asp?Prod=091700079


ขั้นตอนการตัดขา Female PCB Header สำหรับรองรับโมดูล Arduino Nano 3.0

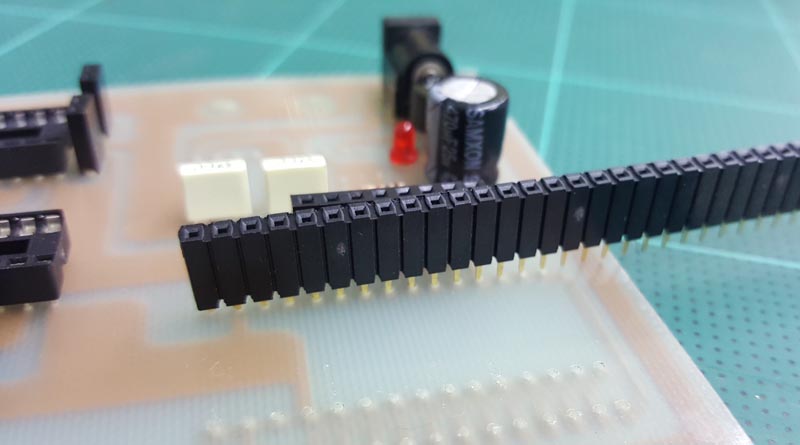

1. นับจำนวนขาที่ใช้งาน อาจใช้วิธีเสียบลองปริ้นดังรูป




2. ตัดโดยใช้มีดคัดเตอร์ (ตัดง่ายใช้มีดตัดอะคริลิคดังรูป)

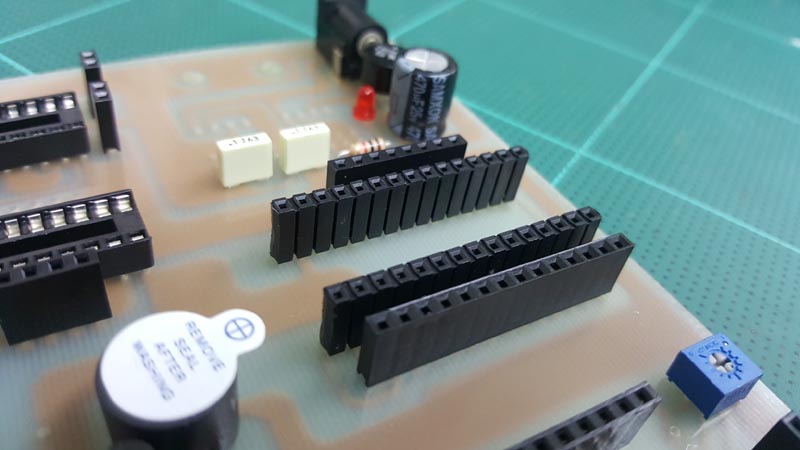

3. บัดกรีลงปริ้น

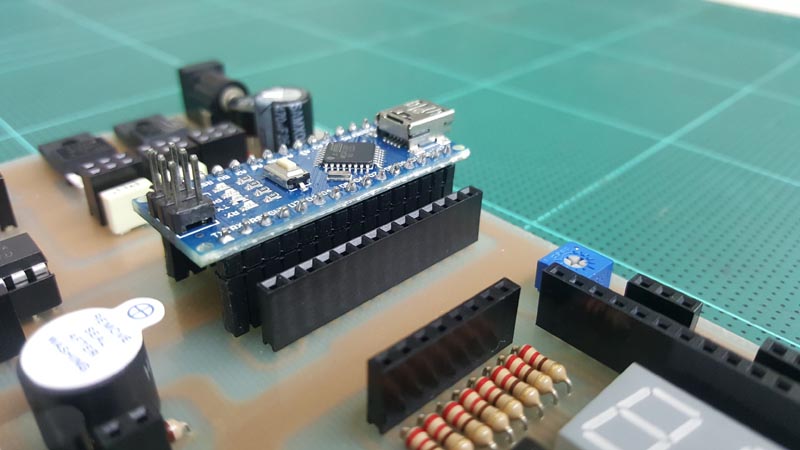

4. เสียบโมดูล Arduino Nano 3.0 ลง Female PCB Header ที่ดำเนินการ
