ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2019

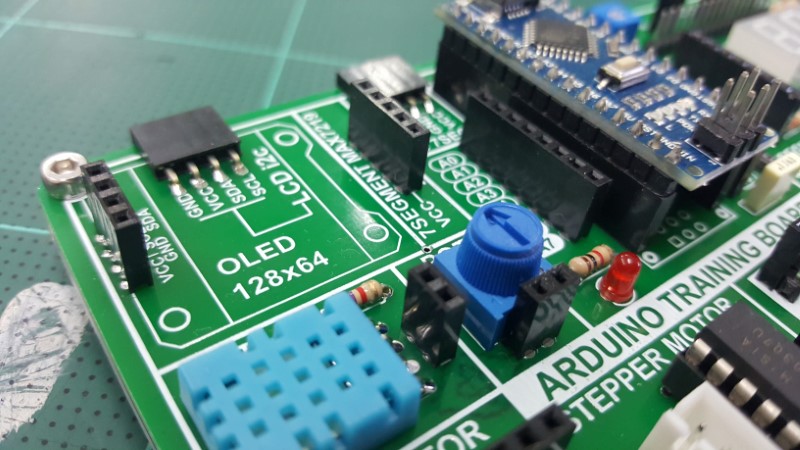

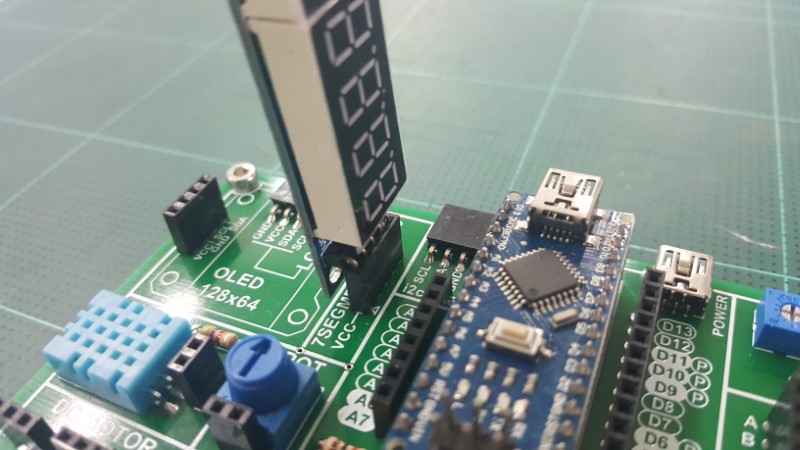

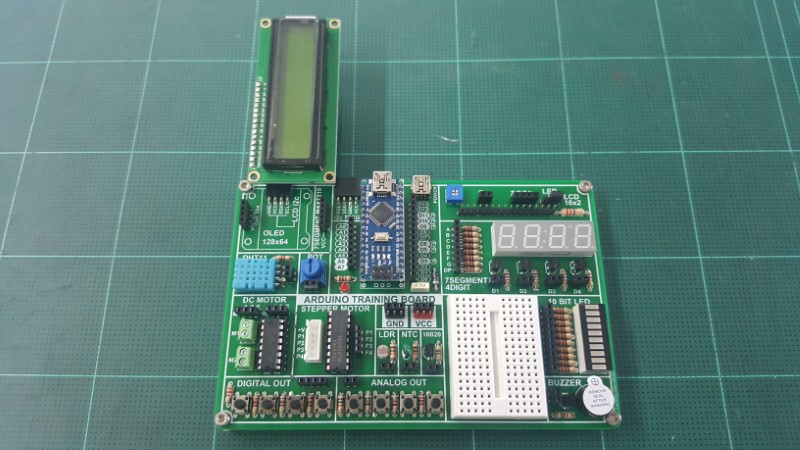

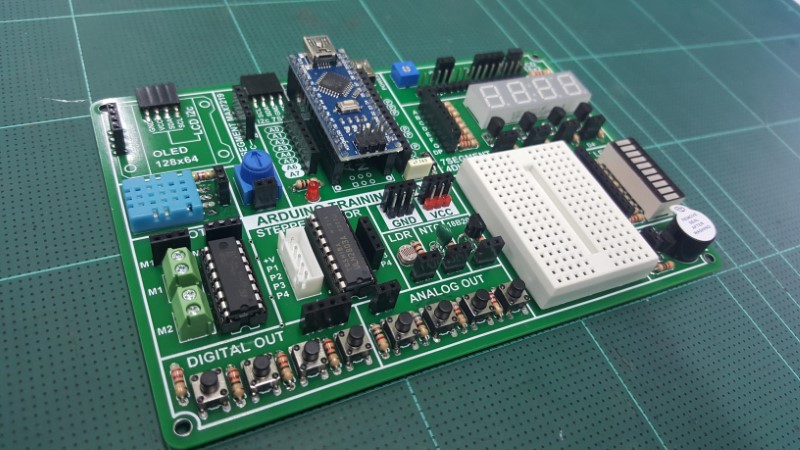

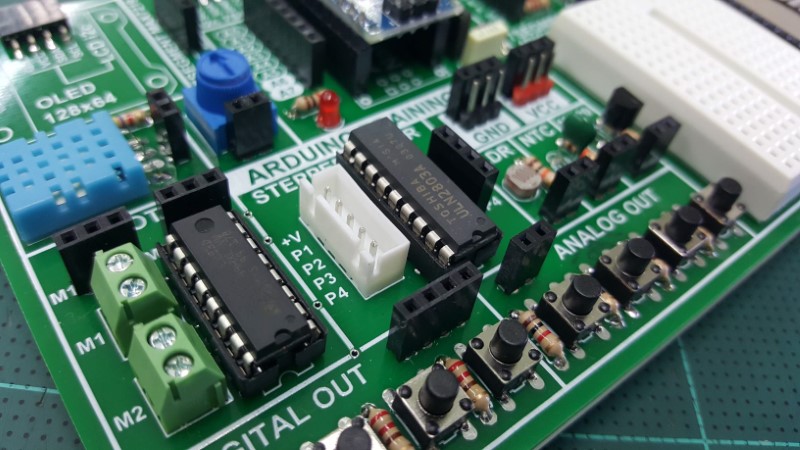

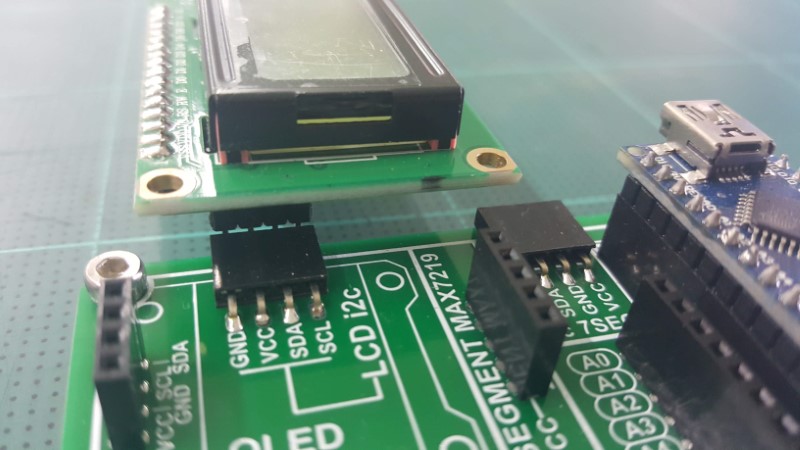

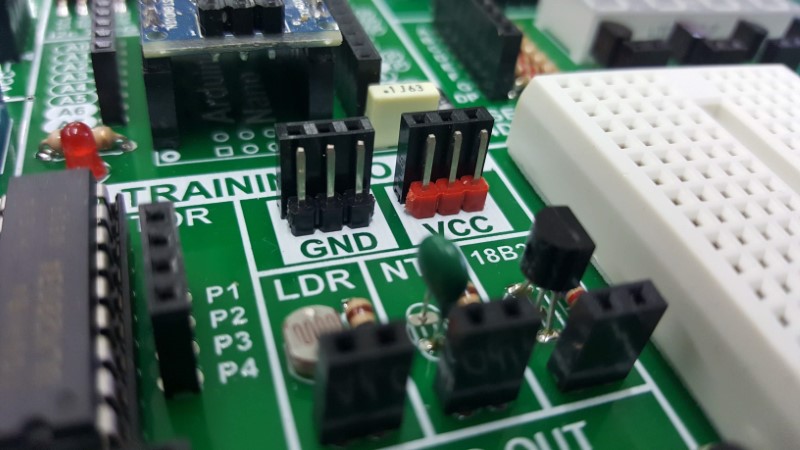

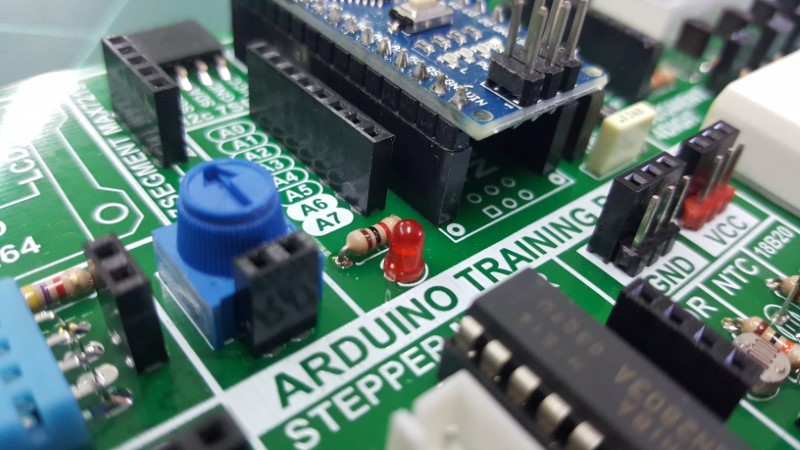

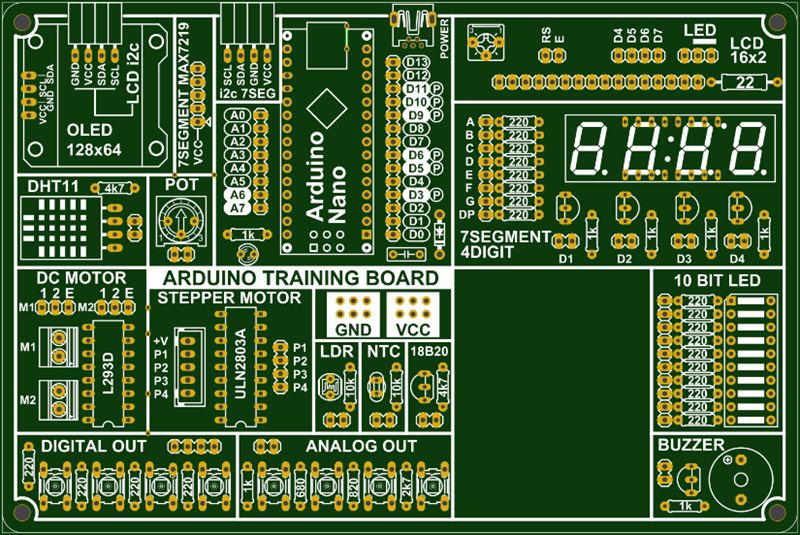

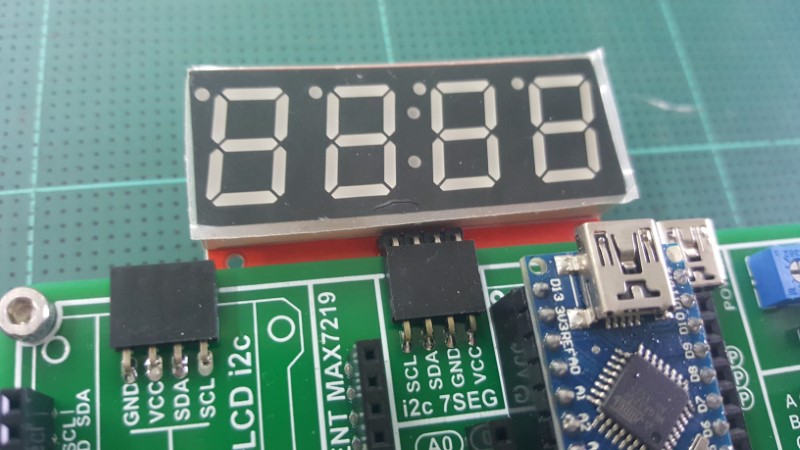

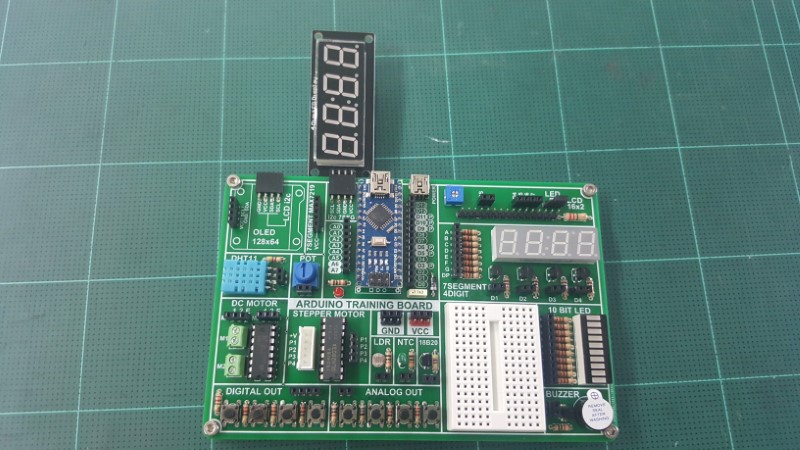

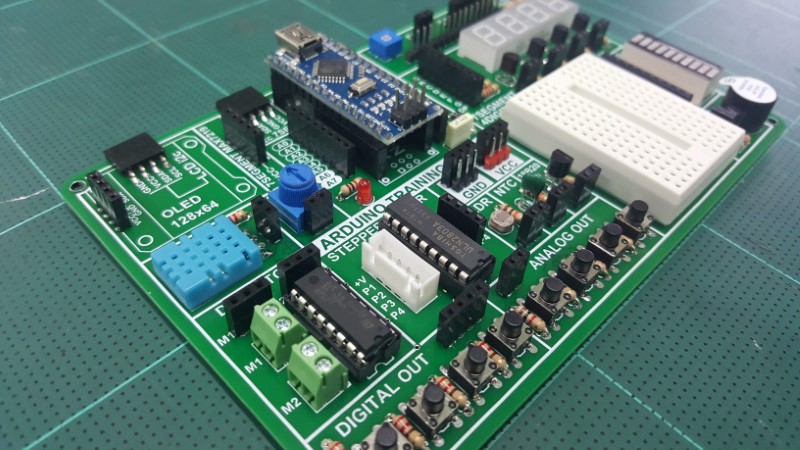

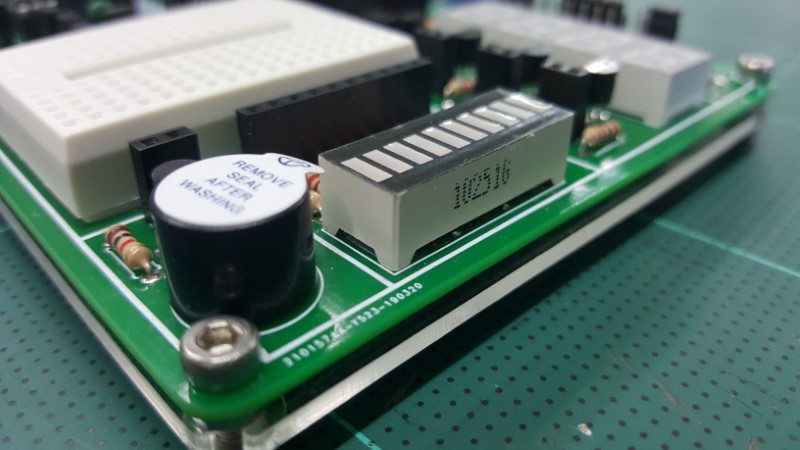

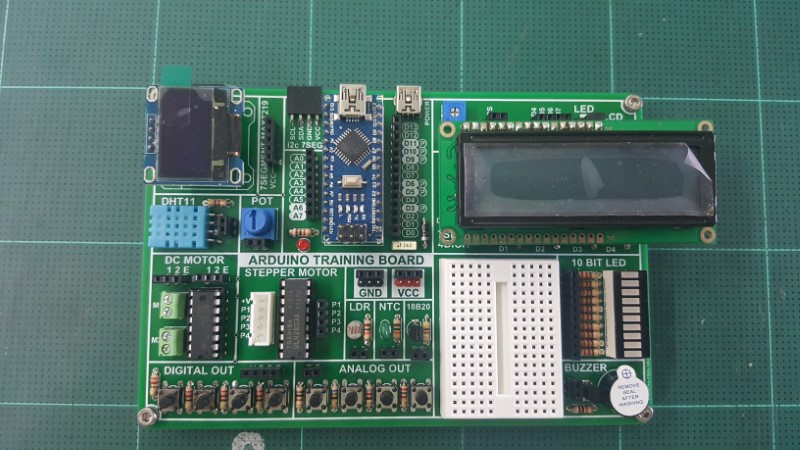

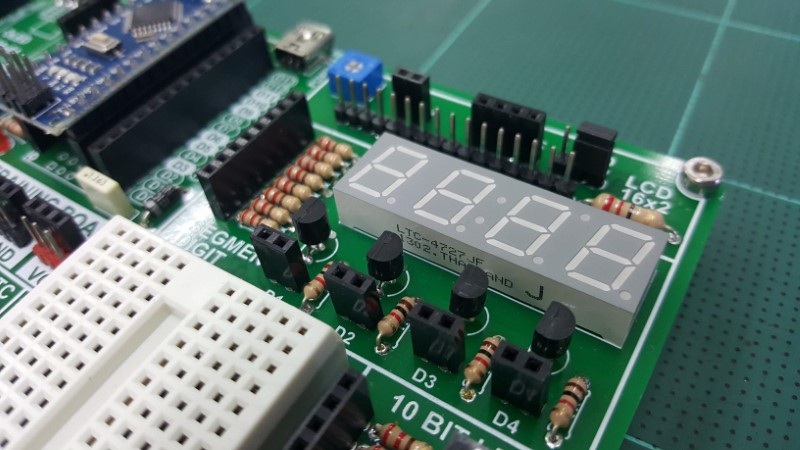

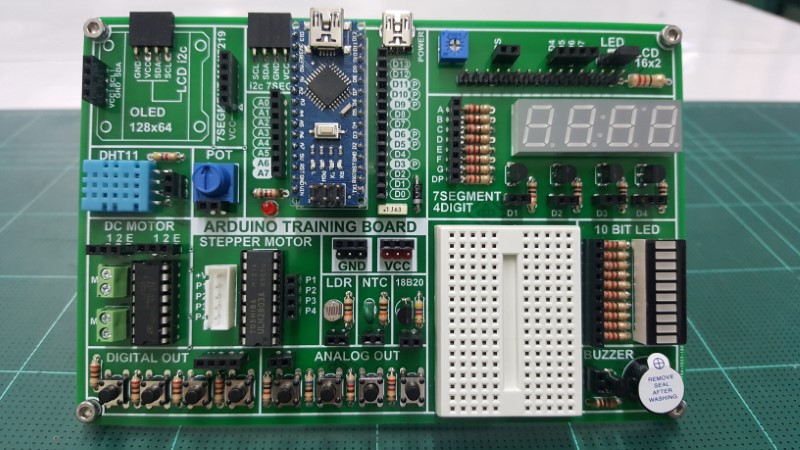

ลายปริ้นที่ใช้ศึกษาในวิชาไมโครคอนโทรลเลอร์ (Arduino) เวอร์ชั่น 2019 นี้ได้ปรับปรุงจากเวอร์ชั่น 2016 โดยตัดภาคจ่ายไฟออกแล้วใช้การจ่ายผ่านคอนเน็คเตอร์ USB แทนโดยให้ใช้แหล่งจ่ายไฟข้างนอกแทนซึ่งอาจใช้วอลชาร์จโทรศัพท์แทนได้ การจัดทำปริ้นนักศึกษาสามารถทำด้วยตนเองได้(หรือจะสั่งทำก็ได้) ครูได้ออกแบบลายปริ้นโดยปรับขนาดให้เป็น 6x4 นิ้ว รูปแบบของแผงวงจรเป็นดังรูป

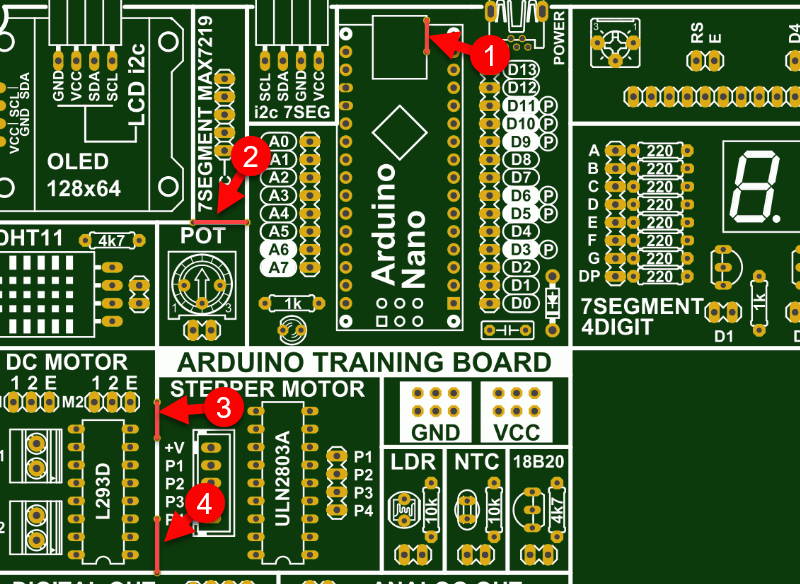

ลายปริ้นมีจุดจั๊มสาย 4 จุดดังรูป (จั้มเฉพาะการทำปริ้นหน้าเดียวเท่านั้น หากสั่งโรงงานผลิตไม่ต้องจั้ม)


ต้นแบบลายปริ้นสำหรับวิธีการรีดผ่านกระดาษโฟโต้สำหรับทำเองหรือส่งร้านรับจ้างทำ
https://drive.google.com/file/d/1YwCVZyMvQza0RQ3BVKPQnYETOOeVxQNg

ไฟล์ต้นแบบลายปริ้น (Gerber) สำหรับส่งโรงงานผลิต //ขนาดสั่งทำ 102mm x 153mm
https://drive.google.com/file/d/1dmeRCmlMlf6_wNgpvqigY9NK6k-3ogY6

ไฟล์แบบตัดพลาสติกด้วยเลเซอร์สำหรับฐานรองกันชอร์ตพื้น (CorelDraw)
https://drive.google.com/file/d/1ZPX9yCYlgKB0mjpS4YQPlyRMbM_iK6V2

ลายปริ้นขนาด 6 นิ้ว x 4 นิ้ว (วัดขนาดก่อนทำปริ้น)

การตั้งค่าเครื่องพิมพ์เพื่อให้ได้ขนาด PCB ที่ถูกต้อง
-ตั้งค่าหน้ากระดาษเป็นขนาด A4
-ตั้งค่าการพิมพ์ดังรูป



ในกรณีที่ทำปริ้นด้วยตนเอง..
ให้นักศึกษาใช้เทคนิคโทนเนอร์ทรานเฟอร์ซึ่งรายละเอียดการทำดูได้จากเวปไซต์ของครู


กรณีใช้กระดาษโฟโต้
http://www.praphas.com/index.php/2008-11-03-14-25-25/36-2008-11-04-15-15-34/77-2010-09-13-05-43-56

กรณีใช้กระดาษโบว์ชัวด์
http://www.praphas.com/index.php/2008-11-03-14-25-25/36-2008-11-04-15-15-34/78-toner-transfer

หมายเหตุการทดลองในโหลดที่กินกระแสต่างกัน
   -ไฟเลี้ยงของวงจรขณะเสียบสาย USB จะใช้ไฟเลี้ยงจอกคอมพิวเตอร์ผ่านมาทางสาย USB ที่เข้ามายังบอร์ด Arduino Nano 3.0 สามารถทดลองกับโหลดที่ใช้กระแสน้อยได้เลย (หากกระแสสูงไดโอดบนโมดูล Arduino จะไหม้เสียหาย)

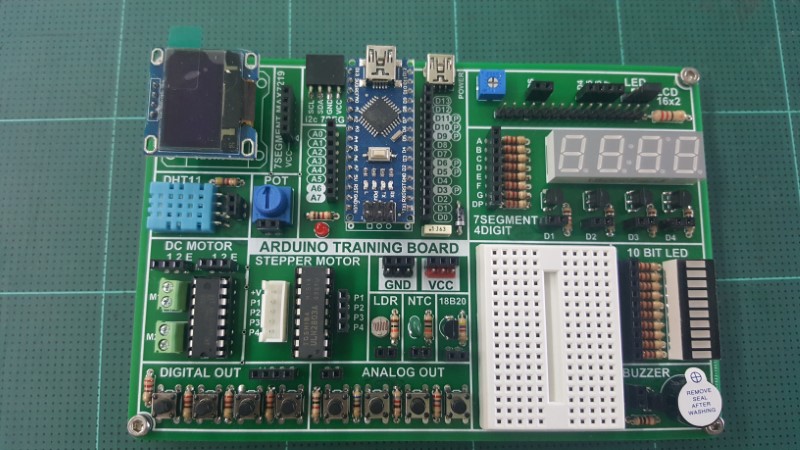

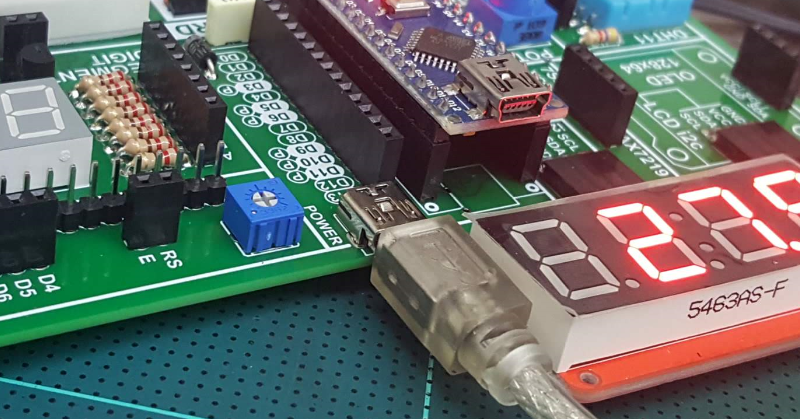

   -หากทดลองกับโหลดที่ใช้กระแสสูง หลังจากอัพโหลดโค้ดเสร็จแล้วให้ย้ายสาย USB จากบอร์ด Arduino มาเสียบเข้า USB บนบอร์ดทดลองแทน ดังรูป
« แก้ไขครั้งสุดท้าย: กรกฎาคม 05, 2019, 02:48:49 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 706
    • ดูรายละเอียด
    • อีเมล์
รายการอุปกรณ์
web www.es.co.th
ลำดับที่รายการ   จำนวนตัว
10.1uF1
21N58171
3LED 3 mm1
4LTC-47271
5MINI-USB Connector1
6Female Header 1x141
7STEPPING-MOTOR-CON1
8I.C. SOCKET DIP 16 PINS1
9I.C. SOCKET DIP 18 PINS1
10Terminal Box2
11Switch Tact8
web www.arduinoall.com
ลำดับที่รายการ   จำนวนตัว
1Breadbroad 170hole1
2Buzzer1
3DHT111
4Female Header 1x101
5Female Header 1x152
6Female Header 1x161
7Female Header 1x212
8Female Header 1x35
9Female Header 1x44
10Female Header 1x4-902
11Female Header 1x51
12Female Header 1x82
13IC: DS18B201
14IC: L293D1
15IC: ULN28031
16LDR1
17LED-BAR 10  digit1
18NTC Thermistor 10k1
19Pin Header Connector 1x40 Black1
20Pin Header Connector 1x40 Red1
21POT-3386P 10k1
22POT-LCD 10k1
23Resistor 10k2
24Resistor 1k7
25Resistor 22022
26Resistor 4k72
27Resistor 6801
28TR: BC5475
29น็อตสกรู M34
30เสาน็อตไนลอน4

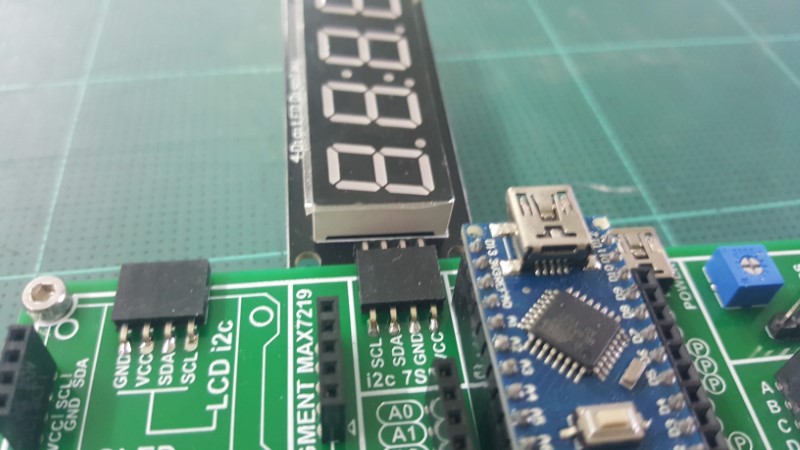

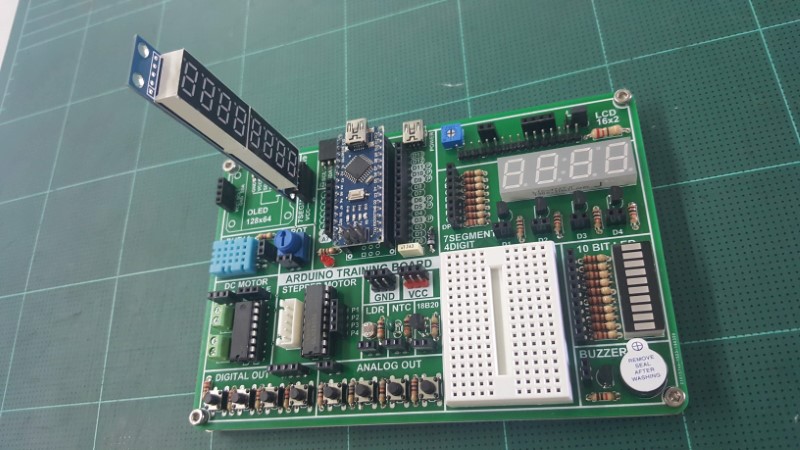

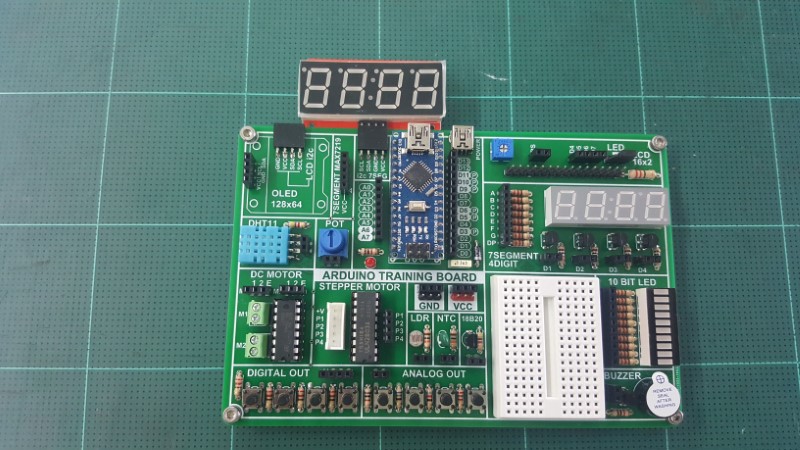

โมดูลเพิ่มเติมตามใบงาน
1Arduino Nano1
27 segment 4 digit i2c1
37 segment 4 digit TM16371
47 segment 8 digit MAX72191
5DC motor1
6LCD 16char 2 Line1
7LCD 16char 2 Line i2c1
8OLED i2c1
9Stepper Motor 5V1
10Wire jumper แบบแยกเส้น1
11Wire jumper แบบแพ1
ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้
1Resistor 820 1/4w1
2Resistor 22 2w1
3Resistor 2k7 1/4w1
รายการอุปกรณ์ร้าน arduinoall บางรายการมีจำนวนมากกว่า 1 ชิ้นต่อการซื้อ 1 ครั้งให้สังเกตุก่อนการกดซื้อ
