Protel99SE กับ Win7

ปัญหาของโปรแกรม Protel99SE ที่รับบน Windows 7 ก็คือการทำงานของโปรแกรมไม่สมบูรณ์เหมือนกับการรันภายใต้ WindowsXP ปัญหาที่เจอก็คือการเพิ่มไลบารี่ไม่ว่าจะเป็นส่วนของการวาดวงจร (Schematic) หรือการออกแบบลายปริ้น (PCB) จะไม่สามารถเพิ่มเข้าไปใช้งานได้ ซึ่งเป็นผลให้ผู้ใช้งานต้องกลับไปใช้ WindowsXP ในการลงโปรแกรม Protel99SE เพื่อใช้งาน ทั้งที่ใจก็อยากใช้ Windows 7

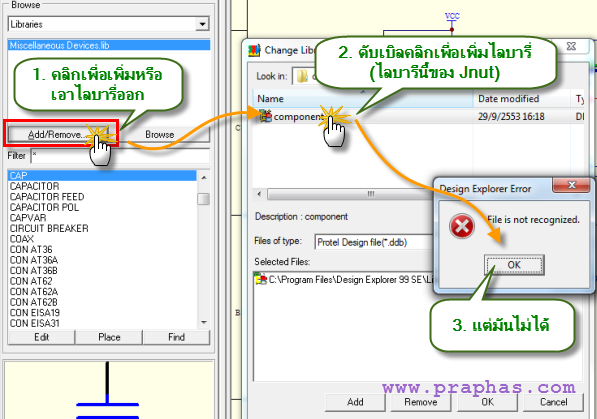

จากเดิมการเพิ่มไลบารี่ใน Window7 จะเกิดการผิดพลาดขึ้นภาพ

เราสามารถเพิ่มไลบารี่ได้โดยทางอ้อม ทำได้โดย

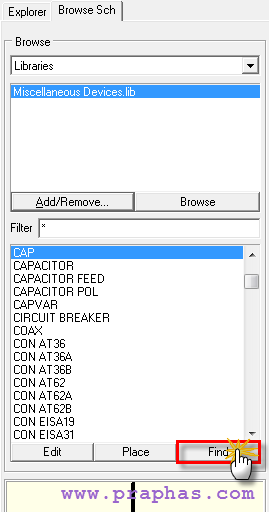

1. เริ่มโดยการค้นหาอุปกรณ์ จากการกดปุ่ม Fine

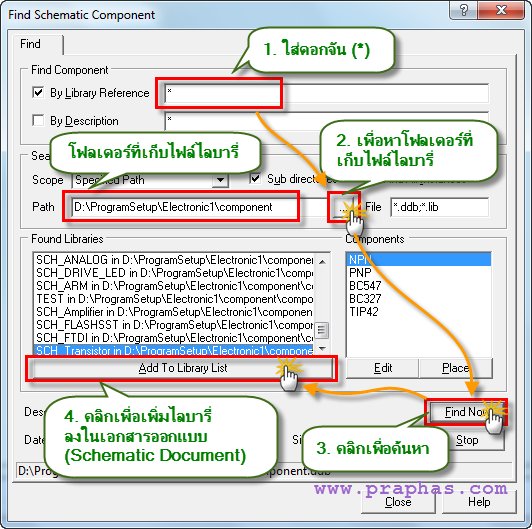

2. ค้นหาอุปกรณ์ทุกอย่าง (ใส่ดอกจัน) โดยให้ค้นหาในโฟลเดอร์ที่เก็บไลบารี่ (ในที่นี้เป็นไลบารี่ของ jnut แห่ง http://www.jnutthailand.com/) ซึ่งผมเก็บไว้ในโฟลเดอร์ D:\ProgramSetup\Electronic1\component ดำเนินการดังภาพ

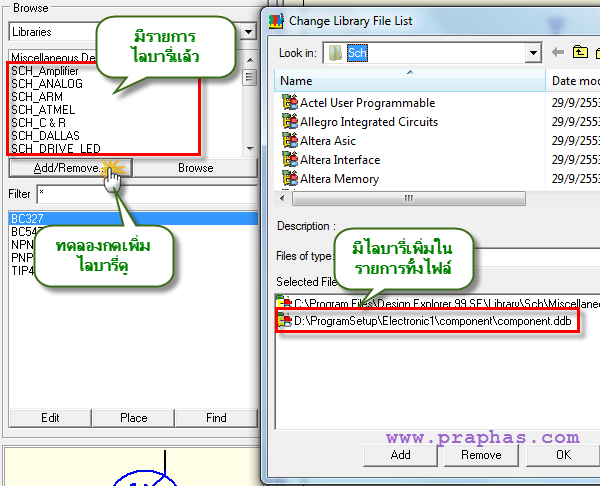

3. จะเห็นไลบารี่ที่เพิ่มขึ้นมาในรายการ หากลองกดปุ่ม Add/Remove ก็จะพบว่าไลบารี่ปรากฏอยู่ในรายการจริงๆ

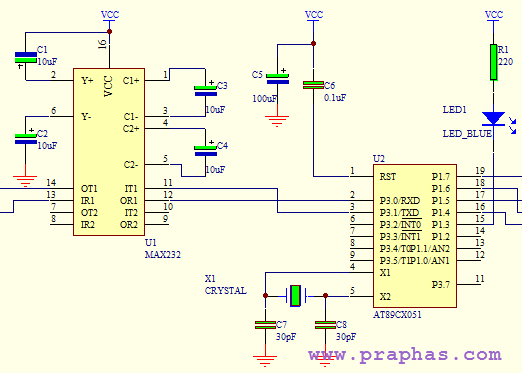

4. วาดวงจรโดยใช้อุปกรณ์ที่เพิ่มเข้ามาได้ปกติ แล้วทำการใส่ FootPrint ตามต้องการได้เลย

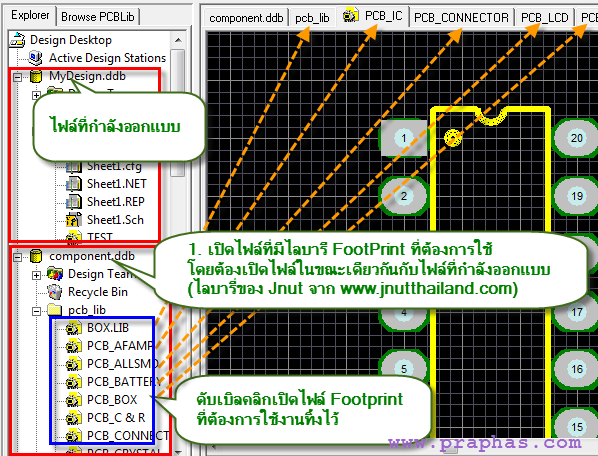

5. เตรียม Footprint ให้พร้อมใช้โดยการเปิดไฟล์ไลบารี่ขึ้นมา (พร้อมกันกับไฟล์ที่กำลังออกแบบอยู่) จากนั้นเปิดไฟล์ที่บรรจุ FootPrint ที่ต้องการใช้งานทิ้งไว้

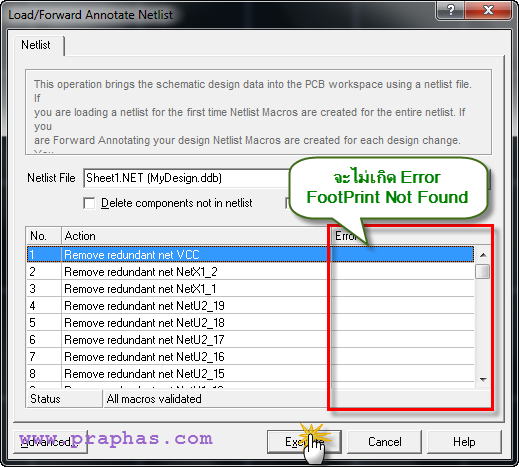

6. กลับไปที่งานออกแบบของเรา สร้างเอกสารออกแบบลายปริ้น (PCB Document) ทำการ Load nets.. (แบบปกติที่เคยทำภายใต้ WindowsXP)

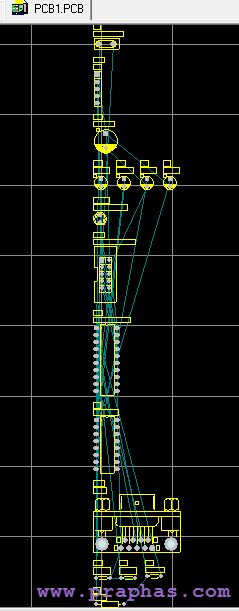

7. กด Ctrl+PgDn จะเห็นว่า FootPrint มาได้ตามปกติแล้ว..

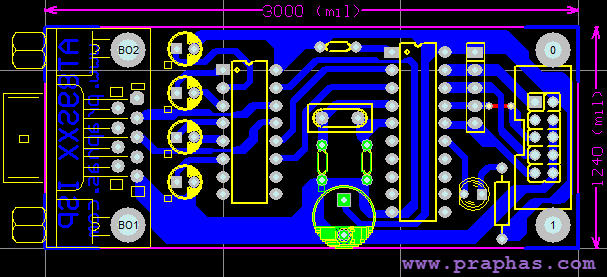

ดำเนินการต่อได้ตามปกติจนได้ลายปริ้นที่ต้องการ



โปรดติดตามบทความได้ใหม่ในตอนถัดไป
ขอบคุณครับ

ครูประภาส สุวรรณเพชร
