ออกแบบลายปริ้นด้วย Cadsoft Eagle (แบบมือเปล่า)

CadSoft Eagle หรือที่เรียกกันสั้น ๆ ว่า โปรแกรมออกแบบลายปริ้น Eagle เป็นโปรแกรมออกแบบลายปริ้นที่มีขนาดเล็ก (ขนาดไฟล์ติดตั้งประมาณ 40 กว่าเมก) ใช้งานง่ายและเป็นโปรแกรมฟรี ได้รับความนิยมค่อนข้างมากสำหรับนักออกแบบลายปริ้นมือใหม่

โปรแกรม CadSoft Eagle ดาวนโหลดโปรแกรมได้ที่
http://www.cadsoftusa.com/download-eagle/?language=en

โปรแกรมสามารถติดตั้งเป็นแบบฟรีแวร์ได้โดยมีข้อจำกัดบางประการเช่น
-ขนาดของแผ่นปริ้นจำกัดอยู่ที่ 100 x 80 mm (4 x 3.2 inches)
-ออกแบบลายทองแดงได้เพียง 2 ชั้นคือ ชั้นบนและชั้นล่าง
-การเขียนลายวงจร (Schematic) ทำได้แบบแผ่นเดียว

ขั้นตอนการออกแบบลายปริ้นแบบลายด้วยมือโดยใช้โปรแกรม Cadsoft Eagle เริ่มจาก

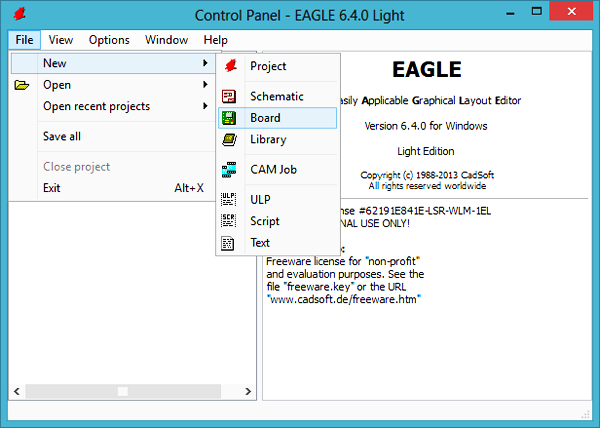

1. เข้าโปรแกรมคลิกเมนู File-->New-->Board

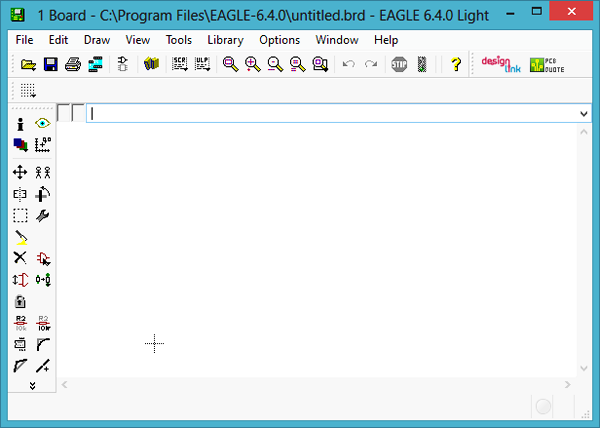

2. หน้าต่างที่ใช้ในการออกแบบจะถูกเปิดขึ้นดังรูป

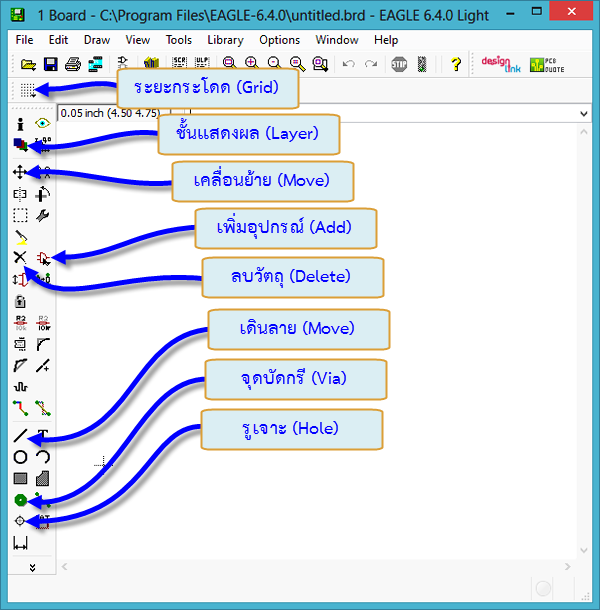

หน้าต่างของการออกแบบมีไอคอนสำคัญในการใช้ออกแบบลายปริ้นดังรูป

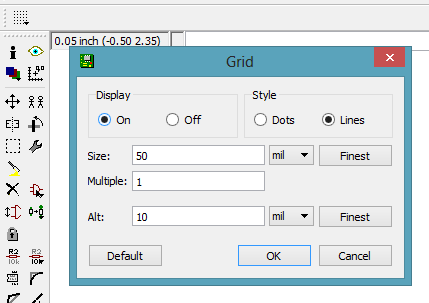

3. ตั้งค่าระยะกระโดด (Grid) ใช้หน่วย mil (1000mil = 1 นิ้ว) โดยกระโดดไกล 50 กระโดดใกล้ 10 เปิดการแสดงผลด้วยดังรูป

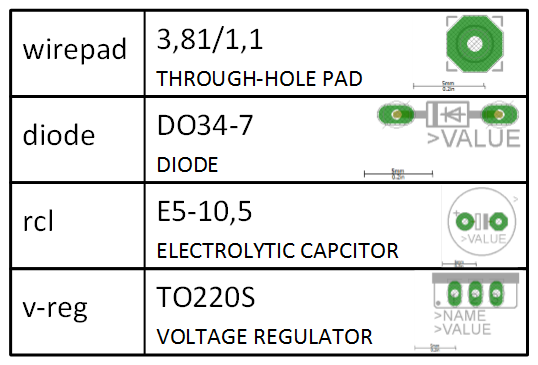

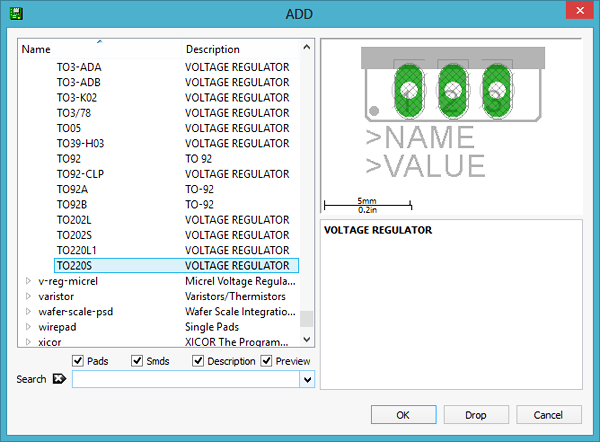

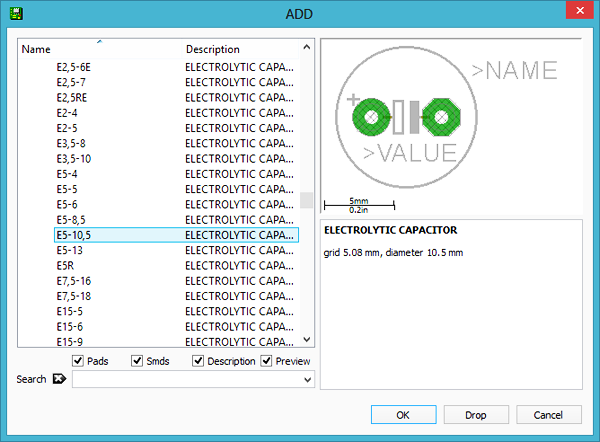

4. อุปกรณ์ที่ใช้ในวงจรจ่ายไฟเป็นดังรูป (โปรแกรมนี้ยากสุดคือหาอุปกรณ์นี่แหละ)

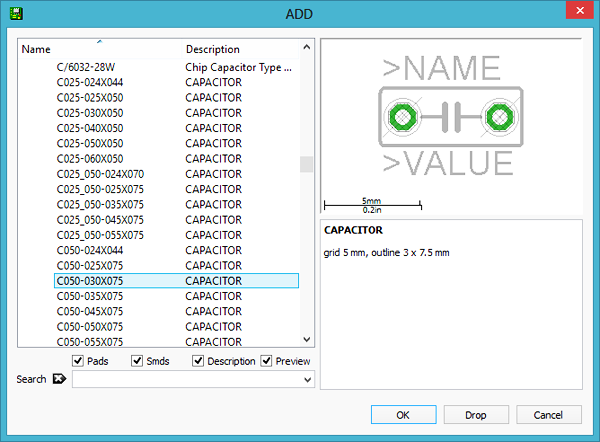

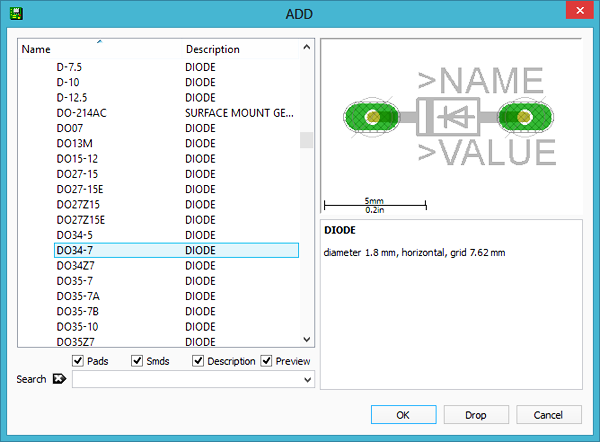

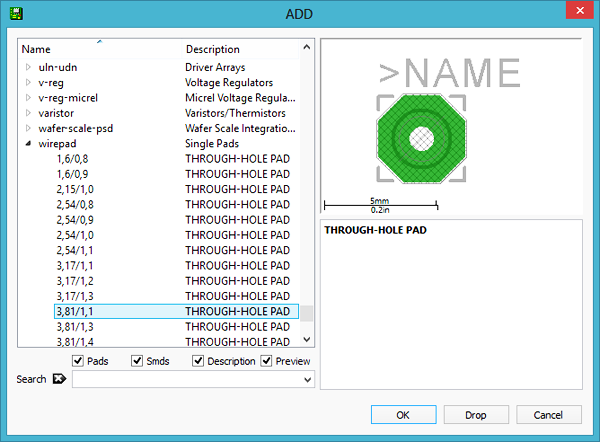

ทำการเพิ่มอุปกรณ์ลงในแผ่นงาน โดยการคลิกไอคอนเพิ่มอุปกรณ์ (Add)





การวางอุปกรณ์จะต้องวางในพิกัดที่ไม่ติดลบ (สังเกตเลขพิกัดมุมบนซ้ายของแผ่นออกแบบ)

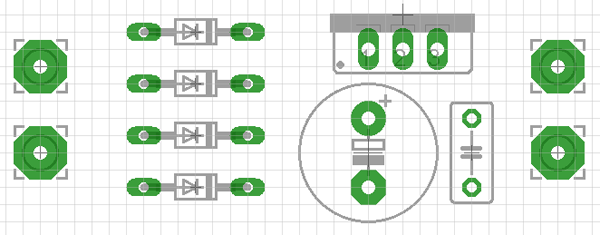

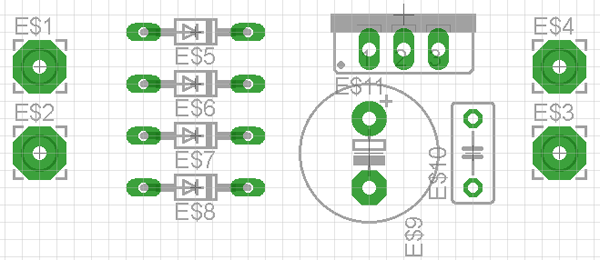

5. คลิกที่ไอคอนเคลื่อนย้ายอุปกรณ์ ทำการย้าย จัดวางอุปกรณ์ในตำแหน่งที่เหมาะสม

6. ปิดเลเยอร์แสดงผลชื่ออุปกรณ์ (tNames) เพื่อไม่ให้เกะกะสายตาเวลาออกแบบ

ผลที่ได้...(สบายตาขึ้นเยอะเลย)

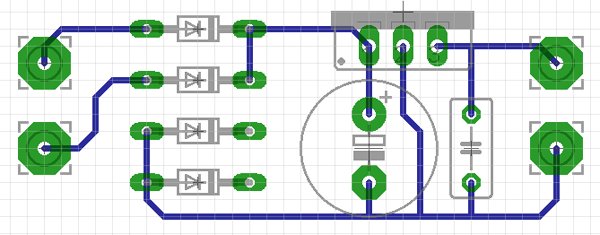

7. เดินสายปริ้นเส้นหลัก โดยใช้เส้นขนาดเล็กเดินก่อน

เดินเส้นหลักให้ครบทุกจุด ผลที่ได้เป็นดังรูป

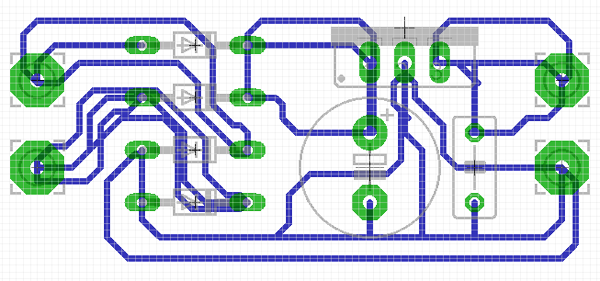

8. ขยายขอบลายปริ้นจากเส้นหลัก (หากต้องการเดินเส้นลายปริ้นแบบกระโดดระยะใกล้จากที่ตั้งค่าไว้ทำได้โดยการกดคีย์ Alt ค้างไว้ขณะที่เดินลาย) มุมของเส้นขอบให้เลือกแบบ 45 องศา ทำได้โดยการคลิกขวาในขณะที่กำลังเดินลายสังเกตุการแสดงผลของมุมเลี้ยวที่ อยู่ในแถบด้านบน

9. ถมลายให้เต็มโดยลายที่ถมสามารถเพิ่มขนาดเส้นได้ แต่ต้องไม่เกินขอบที่สร้างไว้

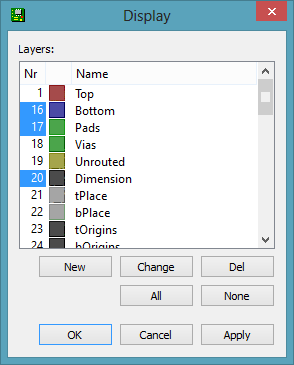

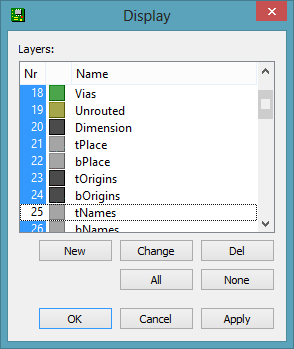

10. ก่อนจะพิมพ์งาน หรือสร้างไฟล์ pdf ให้ปิดการแสดงผลส่วนที่ไม่ต้องการ ให้เหลือเฉพาะเลเยอร์ที่เป็นลายทองแดง ในงานนี้จะเหลือเพียง 3 เลเยอร์คือ
a. ลายเส้นปริ้นด้านล่าง (Bottom)
b. จุดบัดกรีขาอุปกรณ์ (Pads)
c. ขนาดของรูเจาะ (Dimension)
ผลที่ได้ของการตั้งค่าเป็นดังรูป

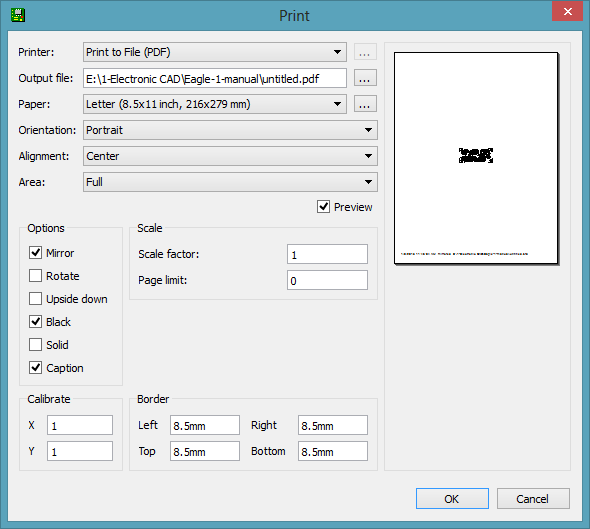

11. สั่งพิมพ์จะปรากฏหน้าต่างพรีวิวก่อนสร้างไฟล์ pdf

เมื่อกดปุ่ม OK จะให้บันทึกไฟล์ เป็นไฟล์ pdf

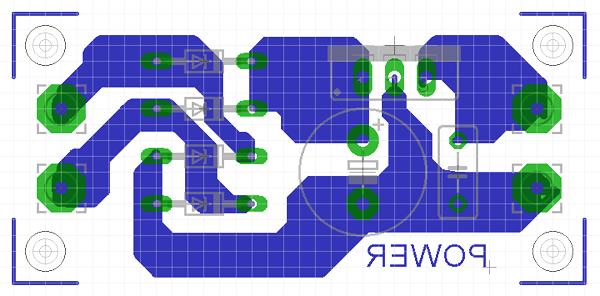

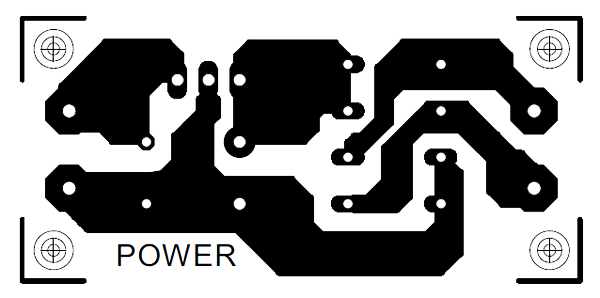

ผลงานที่ได้ (เมื่อเลือก Mirror) หากทำไปที่ปริ้นแบบรีดไม่ต้องเลือก Mirror (ตัวหนังสือกลับด้านจะอ่านไม่ออก)

โปรดติดตามบทความได้ใหม่ในตอนถัดไป
ขอบคุณครับ
ครูประภาส สุวรรณเพชร
