ออกแบบลายปริ้นด้วย Proteus (แบบมือเปล่า)

โปรแกรม Proteus (อ่านว่า "โปรเตียส") เป็นโปรแกรมที่สามารถออกแบบลายปริ้นได้โปรแกรมหนึ่ง และที่โดดเด่นกว่าโปรแกรมอื่น (ในส่วนของการออกแบบลายปริ้น) คือสามารถแสดงผลสามมิติ ให้ผู้ใช้สามารถเห็นรูปร่างของแผ่นปริ้นเมื่อลงวงจรแล้วหน้าตาจะเป็นแบบใด



โปรแกรม Proteus ในส่วนของการออกแบบลายปริ้นจะใช้ไอคอนเพื่อเรียกโปรแกรมดังรูป

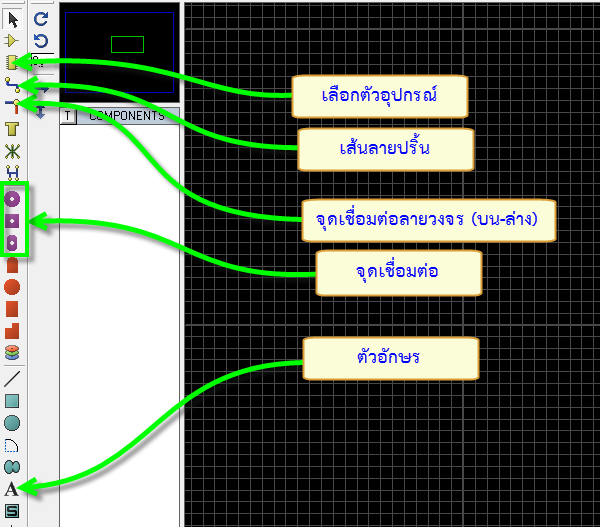

หน้าต่างของโปรแกรมมีส่วนที่ใช้งานสำคัญ ๆ ดังรูป

ขั้นตอนการออกแบบลายปริ้นมีดังนี้

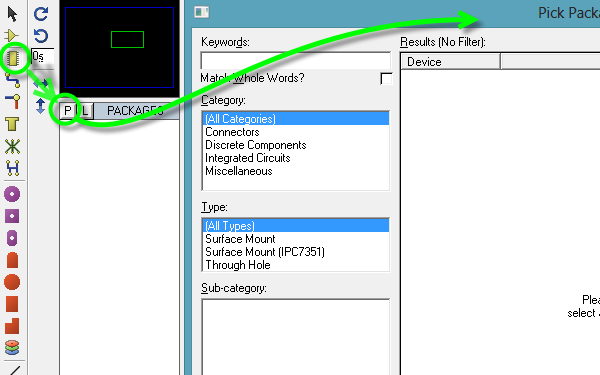

1. เลือกอุปกรณ์ที่ต้องการใช้งานเข้ามาเก็บในรายการ โดยคลิกไอคอนตามรูป

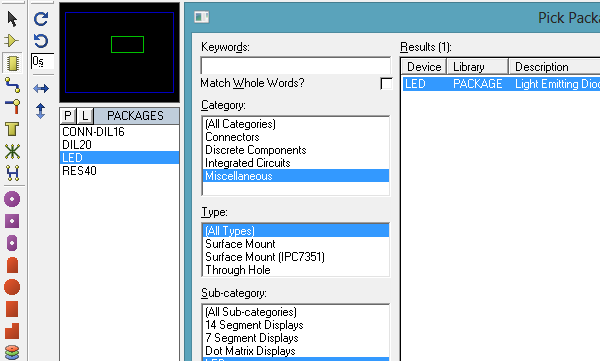

2. เมื่อเลือกอุปกรณ์มาครบตามที่ต้องการ (การเลือกให้ดับเบิลคลิกที่ตัวอุปกรณ์) จะเห็นรายชื่ออุปกรณ์ในช่องรายการด้านซ้ายมือ

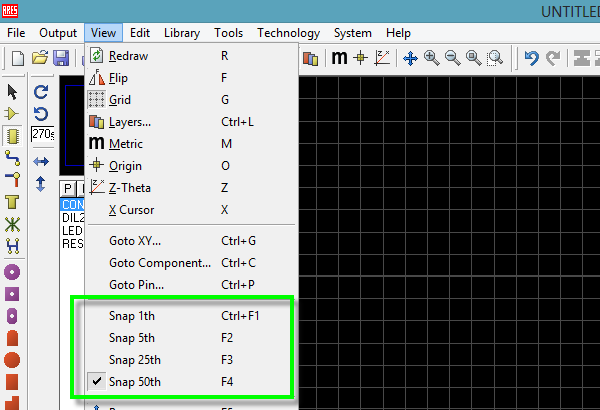

3. การกระโดด (ระยะการกระโดด) หรือที่เรียกว่า snap สามารถเลือกได้ 4 ตัวเลือกโดยคลิกที่เมนู View ดังรูป

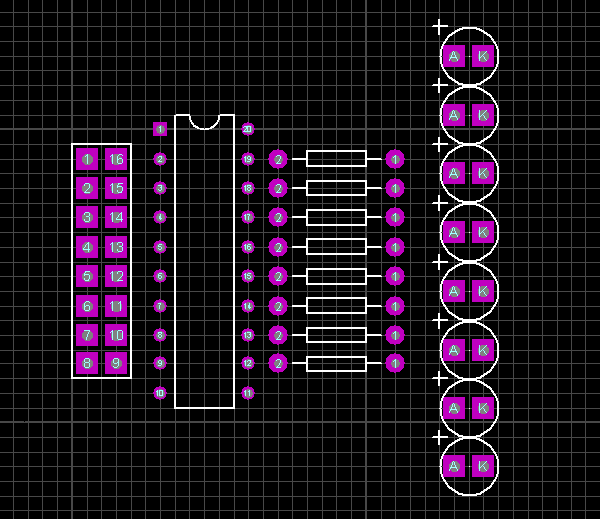

4. จัดวางอุปกรณ์ ในตำแหน่งที่เหมาะสม

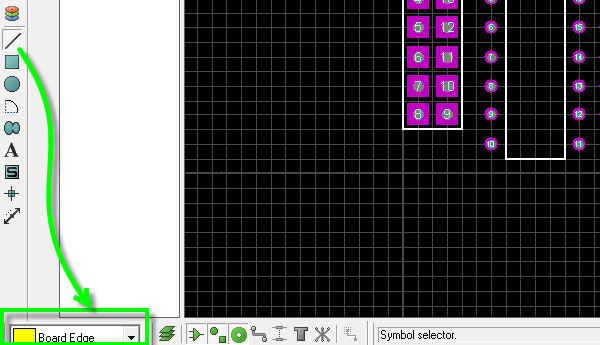

5. สร้างเส้นขอบปริ้นโดยคลิกที่เส้น แล้วเลือกเลเยอร์ขอบปริ้น (Board Edge) ดังรูป ทำการสร้างขอบปริ้นรอบบริเวณพื้นที่ที่จัดวางอุปกรณ์

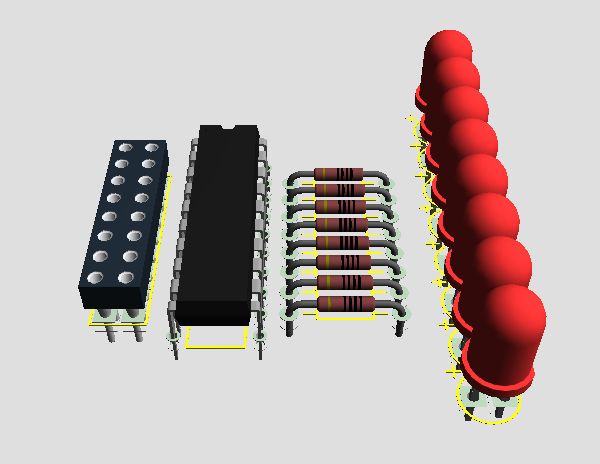

6. กรณีที่เลือกเลยขอบปริ้นผิด การแสดงผลสามมิติจะเป็นดังรูป

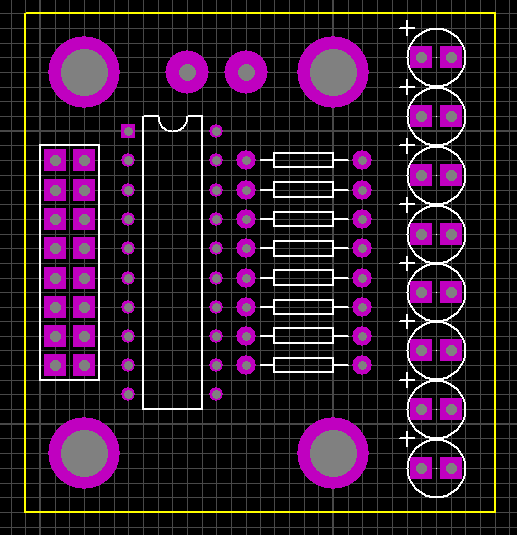

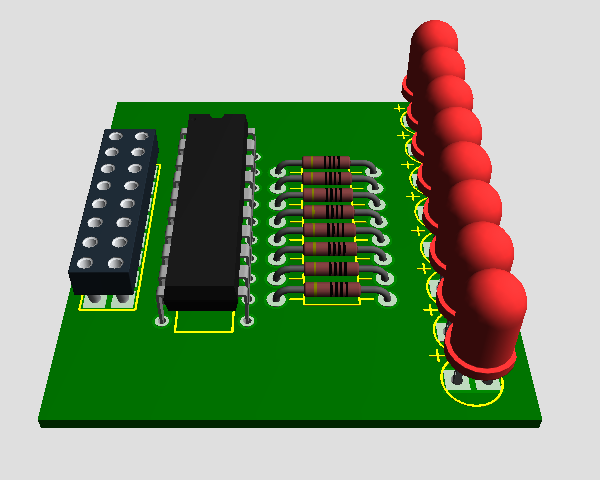

7. เมื่อสร้างขอบปริ้นในเลเยอร์ขอบปริ้นที่ถูกต้อง จะได้ดังรูป

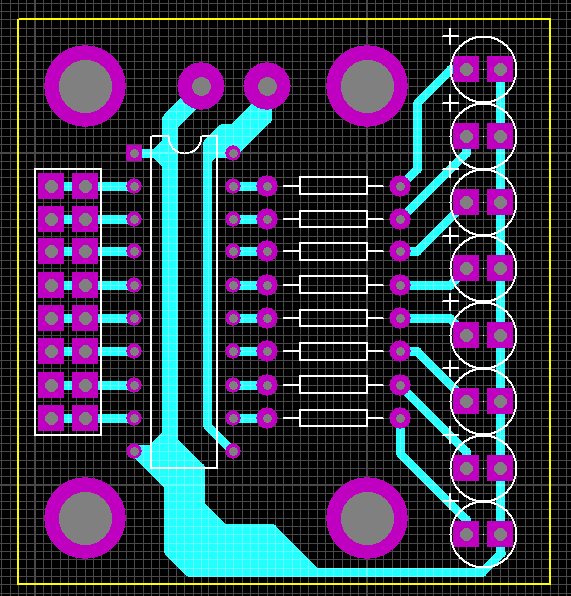

8. ขอบปริ้นที่สร้างขึ้น

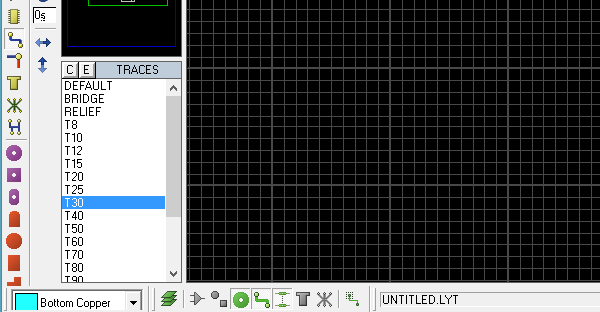

9. คลิกไอคอนเดินเส้นลายทองแดง (ไอคอนด้านล่างตัวถัดมาจากไอคอนรูปไอซี) โดยสามารถเลือกขนาดความกว้างของเส้นจากช่องรายการ เลือกเลเยอร์ออกแบบลายปริ้นเป็นด้านล่าง (Bottom Copper)

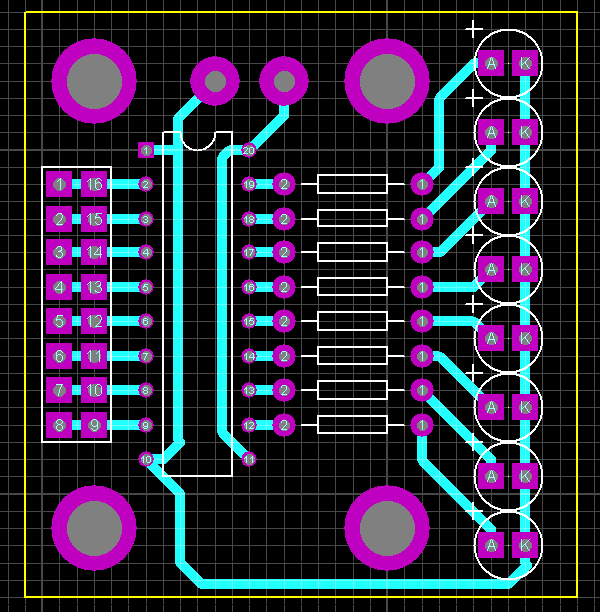

10. คลิกซ้ายจุดเริ่มเดินสายแล้วเลื่อนเมาส์ไปยังจุดปลายที่จะต่อแล้วคลิกซ้ายอีกครั้ง เมื่อต้องการปลดสายออก (เพื่อเดินจุดอื่นต่อ) ให้ทำการคลิกขวา 1 ครั้ง (หากคลิกขวาหลายครั้งเลเยอร์จะเปลี่ยนไปให้ผู้ออกแบบสังเกตด้วย)

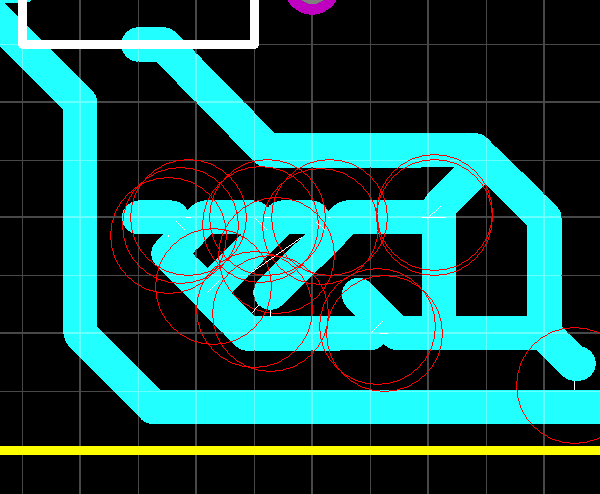

11. การขยายขนาดปริ้นหากไม่มีการสัมผัสมือกับเส้นเดิมก่อนจะเกิดรูปวงสีแดงดังรูป

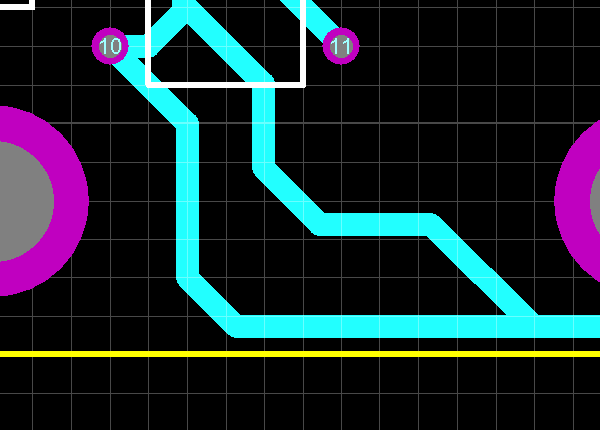

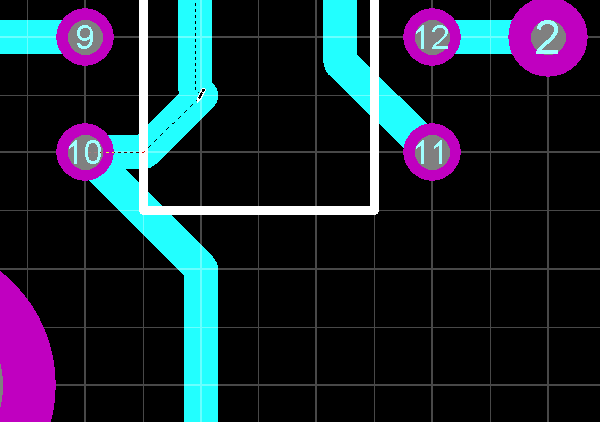

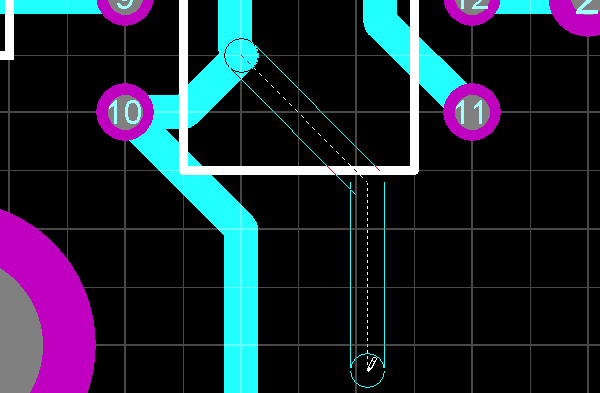

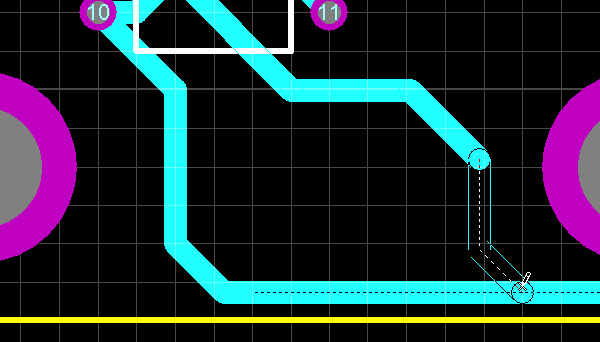

12. การสัมผัสมือเพื่อขยายเส้นทำได้โดยการเลื่อนเมาส์เข้าไปยังแกนกลางของลายปริ้นเดิมที่ต้องการขยายเส้นเมื่อปรากฏเส้นประทห้ทำการคลิกเพื่อเริ่มสร้างเส้นขยายได้ ดังรูป

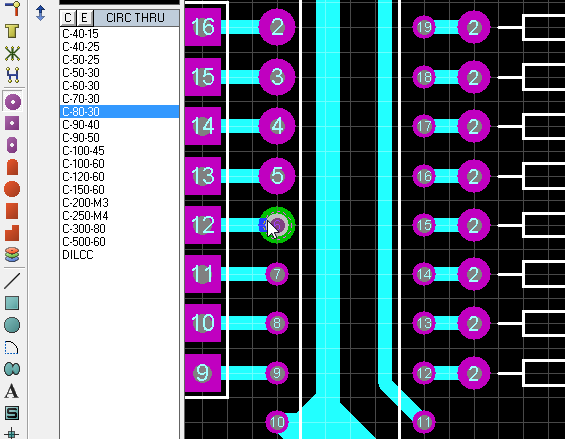

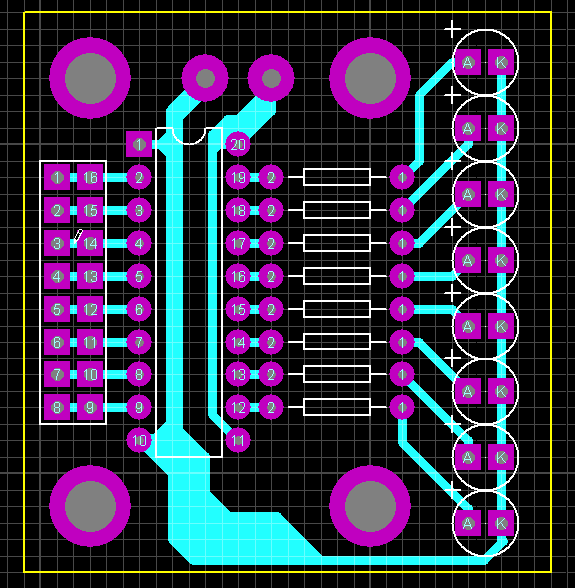

13. การเพิ่มขนาดของจุดบัดกรีขาอุปกรณ์ (Pad) ทำได้โดยการวางจุดบัดกรีขนาดที่ใหญ่กว่าวางทับจุดที่ต้องการเพิ่มขนาด ดังรูป

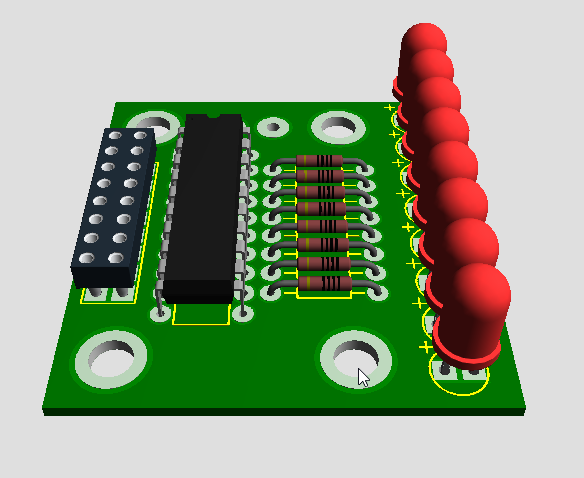

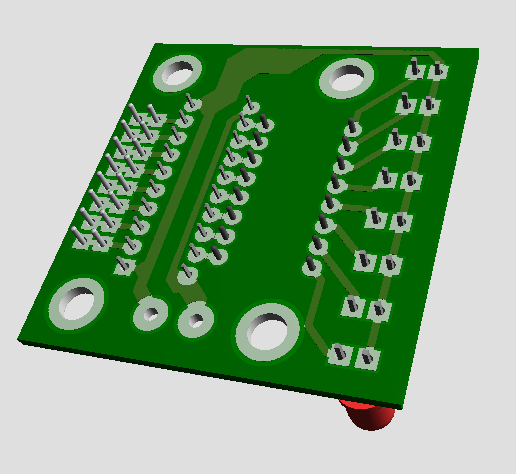

14. เมื่อต้องการสร้างภาพสามมิติ คลิกที่เมนู Output-->3D Visualization คลิกเมาท์ค้างเลื่อนไปมาเพื่อดูมุมมองอื่น ๆ

โปรดติดตามบทความตอนต่อไป
ขอบคุณครับ

ครูประภาส สุวรรณเพชร
