ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 26 EasyEDA [ออกแบบ PCB-2 (Footprint)]

« กระทู้ล่าสุด โดย admin เมื่อ มิถุนายน 20, 2022, 02:43:13 PM »

การออกแบบวงจรพิมพ์ (PCB) ผู้ออกแบบจะต้องรู้ขนาดของตัวอุปกรณ์ในแต่ละตัวก่อนการดำเนินการออกแบบเนื่องจากผังวงจรที่ใช้ในการออกแบบมีอุปกรณ์หลายชนิดที่จเป็นต้องรู้ขนาดก่อนซึ่งส่วนมากจะเป็นอุปกรณ์ที่มีค่าแต่ไม่มีเบอร์เช่นตัวต้านทาน ตัวเก็บประจุซึ่งอุปกรณ์เหล่านี้จะมีเฉพาะค่าเพียงอย่างเดียวผู้ใช้งานจะต้องรู้ว่าเมื่อใช้งานจริงจะต้องใช้งานที่มีขนาดตัวถังเท่าใด (อุปกรณ์ที่มีเบอร์เวลาค้นหาจะได้ขนาดตัวถังมาด้วย) บทความนี้จะยกตัวอย่างอุปกรณ์ที่โปรแกรม EasyEDA มีมาให้แล้วตัวอย่างเช่น
1. ตัวต้านทาน ในความเป็นจริงมีขนาดหลากหลายทั้งนี้ขึ้นอยู่กับจำนวนวัตต์ของตัวนั้น ๆ จากรูปเป็นตัวต้านทานที่มีขา

2. ขนาดของตัวต้านทานเมื่อดัดขาพร้อมประกอบลงบนแผ่นวงจรพิมพ์จะมีชื่อตัวถังที่มีตัวเลขระบุในหน่วย inch เช่น Axial-0.4 หมายถึงระยะขาห่างกัน 0.4inch หรือ 400 mil

3. ในโปรแกรม EasyEDA จะมีให้เลือกใช้ดังรูป

4. เมื่อวางแล้วทดสอบวัดระยะในหน่วย mil จะได้ดังรูป

5. ตัวเก็บประจุชนิดอิเล็กโทรไลต์ (แบบมีขั้ว)

6. ขนาดของระยะระหว่างขา (F) จะมีหน่วยเป็น mm

7. เมื่อไปค้นหาในเวปไซต์จำหน่ายอุปกรณ์จะมีระบุขนาดให้ไว้แต่ขนาดที่ระบุจะมีหน่วยเป็น mm สามารถเอาค่าดังกล่าวมาใช้ออกแบบได้

8. ในโปรแกรม EasyEDA จะมีอุปกรณ์ที่เป็นตัวเก็บประจุแบบมีขั้วให้เลือกใช้ โดยชื่อจะมีค่าระบุของขนาดตัวเส้นผ่าศูนย์กลางใช้อักษร D และขนาดระยะห่างระหว่างขาใช้อักษร F

9. เมื่อเอาไปใช้งานจริงระยะขาจะตรงกับค่าการวัดที่เป็น mil ดังรูป

10. ตัวต้านทานที่เป็น SMD

11. เบอร์ของตัวถังจะเป็นตัวบ่งบอกถึงขนาดโดยจะใช้หน่วยการวัดเป็น inch ดังรูป

12. ในโปรแกรม EasyEDA จะมีอุปกรณ์ตัวต้านทานที่เป็น SMD ดังรูป

13. ตัวเก็บประจุแบบ SMD

14. ขนาดของตัวเก็บประจุจะมีลักษณะเช่นเดียวกับตัวต้านทาน SMD กล่าวคือเบอร์ตัวถังจะสอดคล้องกับขนาดตัวดังรูป

15. ในโปรแกรม EasyEDA จะมีอุปกรณ์ตัวเก็บประจุที่เป็น SMD ดังรูป

16. ตัวถังที่อยู่ในกลุ่มของทรานซิสเตอร์จะมีชื่อเรียกต่าง ๆ ดังรูป

17. ตัวถังที่อยู่ในกลุ่มของไดโอดบริดจ์จะมีชื่อเรียกต่าง ๆ ดังรูป

ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / Re: งานครั้งที่ 8[V3] EasyEDA [ออกแบบ PCB-1 (เริ่มต้นใช้งาน)]

« กระทู้ล่าสุด โดย admin เมื่อ มิถุนายน 17, 2022, 08:27:52 PM »

.....

ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 25 EasyEDA [ออกแบบ PCB-1 (เริ่มต้นใช้งาน)]

« กระทู้ล่าสุด โดย admin เมื่อ มิถุนายน 17, 2022, 02:18:33 PM »

การใช้งานโปรแกรมออกแบบลายวงจรพิมพ์ด้วย EasyEDA [ออกแบบลายวงจรพิมพ์ครั้งที่ 1 (FullWaveReg.)]
EasyEDA เป็นเครื่องมือสำหรับงานด้าน Electronic Design Automation (EDA) ที่ใช้ออกแบบวงจรพิมพ์ PCB (สามารถจำลองวงจรได้ด้วย แต่งานที่โดดเด่นกว่าคือออกแบบลายวงจรพิมพ์) EasyEDA ทำงานแบบออนไลน์ นั่นก็หมายความว่าขณะที่ออกแบบนั้นจำเป็นต้องเชื่อมต่อกับอินเตอร์เน็ต ผู้ใช้งานสามารถใช้งานโปรแกรมผ่านทางโปรแกรมเปิดดูเวปเช่น google chrome, Microsoft Edge หรือโปรแกรมอื่น ๆ ที่ใช้เปิดเวป และยังสามารถดาวน์โหลดตัวโปรแกรมใช้งานมาติดตั้งบนเครื่องเพื่อทำงานได้เช่นกัน
การใช้งาน โปรแกรม EasyEDA ดำเนินการดังนี้
1. เข้าเวปไซต์ https://easyeda.com จะปรากฏดังรูป

2. สำหรับผู้ที่ยังไม่ได้สมัครใช้งาน ให้ดำเนินการสมัครโดยคลิกที่ Register

3. เริ่มเข้าใช้งานโดยคลิกที่ EasyEDA Designer

4. คลิกที่ Std Edition (สำหรับการใช้งานฟรี)

5. หน้าตาโปรแกรมที่ใช้งานผ่านโปรแกรมเปิดเวปไซต์

6. กรณีที่ผู้ใช้งานต้องการโปรแกรมทำงานที่ไม่ใช่โปรแกรมเปิดดูเวป สามารถดาวน์โหลดมาติดตั้งได้โดยคลิกที่ Desktop Client

7. เปิดโปรแกรมมาจะมีหน้าตาเดียวกันกับตอนเปิดจากโปรแกรมเปิดเวป
-เริ่มการใช้งานโดยการสร้างโปรเจคงานใหม่ คลิกที่ New Project หรือคลิกที่เมนู File แล้วเลือก New Project

8. ตั้งชื่อโปรเจคงานในช่อง Title:

9. ตัวโปรแกรมจะสร้างไฟล์เอกสารสำหรับวาดวงจรดังรูป

10. อุปกรณ์สำหรับวาดวงจรโปรแกรมจัดให้มีอุปกรณ์พื้นฐานที่มักใช้บ่อยสามารถคลิกได้ที่เมนูด้านข้างชื่อ Commonly Library

11. แต่ละตัวโปรแกรมมีให้เลือกใช้หลากหลายตัวถัง ซึ่งสามารถคลิกเลือกใช้งานให้ตรงกับความต้องการได้

12. กรณีที่หาใน Commonly Library แล้วไม่มีสามารถคลิกที่ปุ่ม Library เพื่อค้นหาเพิ่มเติมได้

13. ตัวอย่างงานครั้งนี้เป็นวงจรเรียงกระแสแบบรรักษาระดับแรงดันด้วยไอซี ขนาดตัวถังระยะห่างของตำแหน่งขาอุปกรณ์ (Foot Print) แต่ละตัวผู้ใช้งานจะต้องรู้ว่าจะใช้ตัวถังขนาดเท่าใดซึ่งสามารถค้นหาข้อมูลจากเวปไซต์จำหน่ายอุปกรณ์หรือดูจากดาต้าชีพ

14. เทอร์มินอลสำหรับต่อสายเข้าและออกวงจรเลือกใช้แบบ 2 ขา มีระยะห่างระหว่างจุดต่อ 5.00 mm
https://www.es.co.th/detail.asp?Prod=000500667

15. ไดโอดเลือกใช้ 1N4007 เนื่องจากมีขนาดเดียวกับ 1N4001 ของวงจร
https://www.es.co.th/detail.asp?Prod=002901662

16. ตัวเก็บประจุ 2200uF
https://www.es.co.th/detail.asp?Prod=082500181
(1) คลิก Library
(2) ทำการค้นหาโดยใช้ข้อความค้นหาดังรูป
(3) คลิกที่ JLCPCB Assemmbled เนื่องจากค้นพบมากกว่า 999 รายการ
(4) ดูรายละเอียดระยะของตัวถังให้ตรงตามวงจรกำหนดคือ ระยะขา Pitch=5.00mm ขนาดเส้นผ่าศูนย์กลาง Diameter=13mm
(5) ให้ดูว่าอุปกรณ์ตัวนี้มีพร้อมทั้งสัญลักษณ์ (Symbol) และตัวถัง (Foot Print)
(6) คลิก place เพื่อวางอุปกรณ์

17. ตัวเก็บประจุ 100nF
https://www.es.co.th/detail.asp?Prod=019800338
(1) คลิก Library
(2) ทำการค้นหาโดยใช้ข้อความค้นหาดังรูป
(3) คลิกที่ JLCPCB Assemmbled เนื่องจากค้นพบมากกว่า 999 รายการ
(4) ดูรายละเอียดระยะของตัวถังให้ตรงตามวงจรกำหนดคือ ระยะขา Pitch=5.00mm ตัวถังกว้าง Width=2.5mm ยาว Length=7.2mm
(5) ให้ดูว่าอุปกรณ์ตัวนี้มีพร้อมทั้งสัญลักษณ์ (Symbol) และตัวถัง (Foot Print)
(6) คลิก place เพื่อวางอุปกรณ์

18. ไอซี L7812
https://www.es.co.th/detail.asp?Prod=008304969
(1) คลิก Library
(2) ทำการค้นหาโดยใช้ข้อความค้นหาดังรูป
(3) คลิกที่ JLCPCB Assemmbled เนื่องจากค้นพบมากกว่า 999 รายการ
(4) หารายการที่มีคำว่า L7812 หากไม่เจอให้ดูเบอร์ใกล้เคียงที่มีรายละเอียดของตัวถังตามต้องการคือ TO-220-3
(5) ให้ดูว่าอุปกรณ์ตัวนี้มีพร้อมทั้งสัญลักษณ์ (Symbol) และตัวถัง (Foot Print)
(6) คลิก place เพื่อวางอุปกรณ์

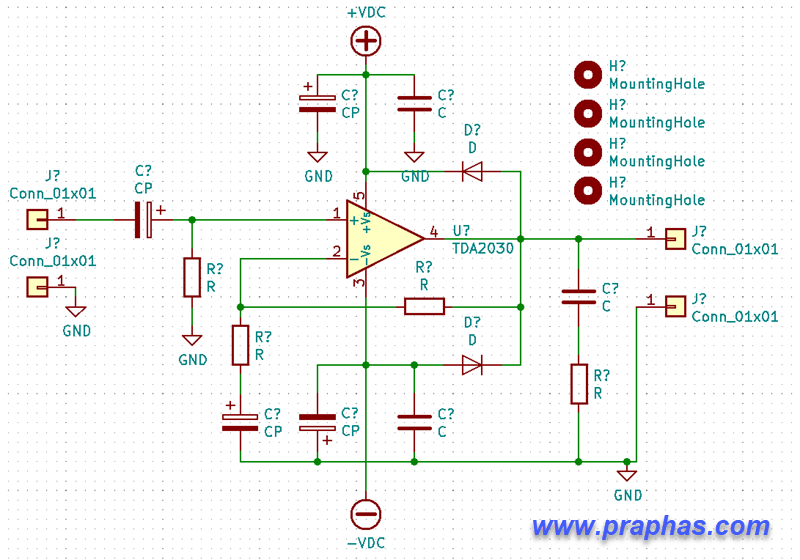

19. เมื่อวางครบจะเป็นดังรูป

20. คลิกที่ปุ่ม Convert Schematic to PCB ดังรูป เพื่อตรวจสอบความถูกต้องของตัวถัง

21. คลิก Apply

22. ตรวจสอบความถูกต้องของระยะห่างของขาอุปกรณ์แต่ละตัวและขนาดของตัวถัง หากต้องการดูว่าอุปกรณ์แต่ละตัวมีโมเดล 3 มิติหรือไม่ให้คลิกที่ 3D

23. ผลที่ได้ (กรณีอุปกรณ์ตัวใดไม่มีโมเดล 3 มิติสามารถเลือกอุปกรณ์ตัวใหม่ หรือค้นหาโมเดล 3 มิติตัวอื่นมาวางทับได้)

24. กรณีที่ต้องการเอาอุปกรณ์แต่ละตัวมาเก็บไว้เพื่อให้ง่ายต่อการใช้งานครั้งถัดไปโดยไม่ต้องไปค้นหาอีกสามาถทำได้โดยการ Clone ดังรูป

25. ตั้งชื่ออุปกรณ์ที่ Clone มา เพื่อให้แสดงในรายการของตนเอง (My Libraries)

26. เมื่อดูในไลบรารี่ของผู้ใช้งานจะเห็นรายการอุปกรณ์ที่ทำการ Clone เก็บเข้ามา
(1) คลิกที่ี Work Space
(2) คลิกที่ My Libraries->All จะเห็นรายการอุปกรณ์ (3)

27. ดำเนินการต่อวงจร
- ย้ายไปยังตำแหน่งที่เหมาะสม
- เพิ่มอุปกรณ์ให้ครบ สามารถใช้การคัดลอกและวางอุปกรณ์ที่เหมือนกันที่เคยวางมาก่อนหน้านี้แล้ว
- วางกราวด์ เลือกจากปุ่มกราวด์ (1)

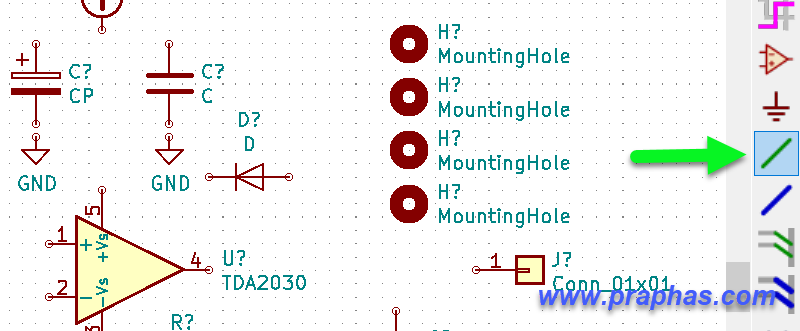

- ลากสายเชื่อมต่อวงจร เริ่มจากคลิกที่เครื่องมือเชื่อมต่อสายแล้วคลิกที่ขาอุปกรณ์เพื่อเชื่อมต่ออุปกรณ์เข้าด้วยกัน (2)

28. เมื่อต่อวงจรเสร็จ ให้ทำการบันทึกไฟล์ (SAVE) แล้วทำการคลิกที่ปุ่ม Convert Schematic to PCB

29. จะได้ไฟล์ที่มีอุปกรณ์ที่แสดงเป็นรูปตัวถัง (Foot Print) พร้อมสาย Net ที่แสดงว่าขาแต่ละอุปกรณ์มีการเชื่อมต่อตัวไหนบ้าง

30. ตั้งค่าหน่วยการแสดงผลและค่ากริดดังรูป

31. ดำเนินการดังนี้
- ทำการเคลื่อนย้ายอุปกรณ์ไปยังตำแหน่งที่เหมาะสม (ที่คิดว่าการเดินลายทองแดงไม่ยาก)
- วางรูยึด PCB

32. แก้ไขขนาดของรูยึด PCB
(1) แก้หน่วยวัดเป็น mm เนื่องจากรูยึด PCB จะมีขนาดรู 3.2 mm เพื่อใช้กับสกรู M3
(2) คลิกที่รูยึด PCB ที่ได้วางไว้
(3) แก้ไขรูยึด Hole(D) =3.2mm ดังรูป

33. ตั้งกฎการออกแบบ

34. ตั้งขนาดเส้นลายทองแดง 25mil และระยะชิดที่ 15mil (ต้องตั้งหน่วยวัดเป็น mil ก่อนดำเนินการ)

35. สั่งงานให้ออกแบบเดินลายอัตโนมัติ Auto Route...

36. แก้ไขให้ออกแบบลายเดินลายเฉพาะลายปริ้นด้านล่างเท่านั้น (กรณีที่ต้องการเฉพาะด้านล่าง)

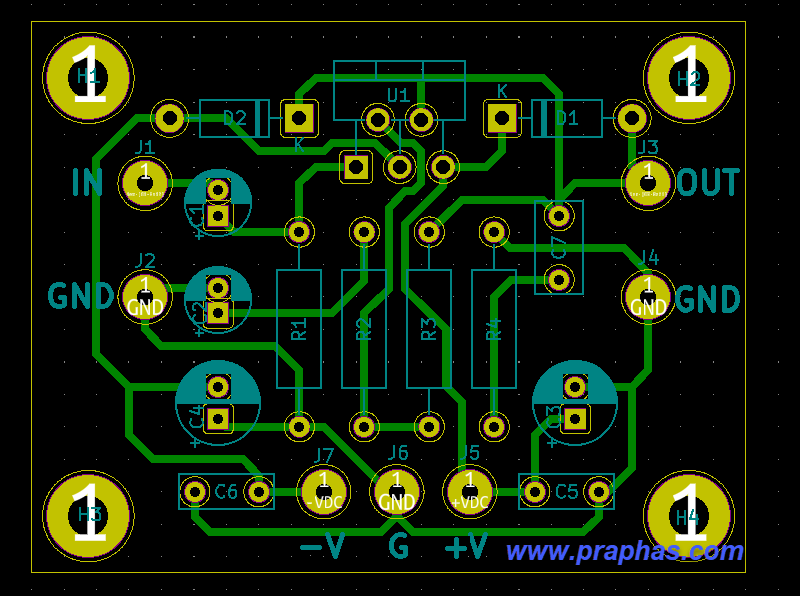

37. ผลที่ได้

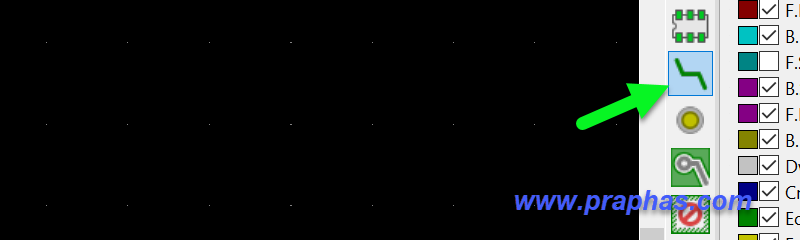

38. สามารถแก้ไขลายหากเดินลายอัตโนมัติไม่สวยงาม โดยลบเส้นลายเดิมออกแล้วเดินเส้นใหม่แทน ใช้เครื่องมือเดินเส้นลายทองแดงดังรูป

39. สามารถปิดการมองเห็นเลเยอร์แสดงตัวถังด้านบนเพื่อให้ง่ายต่อการดำเนินการ พร้อมตั้งค่ากริดและขนาดลายทองแดงให้เหมาะสมกับการเดินลายด้วยมือ

40. ผลของการปรับแต่ง

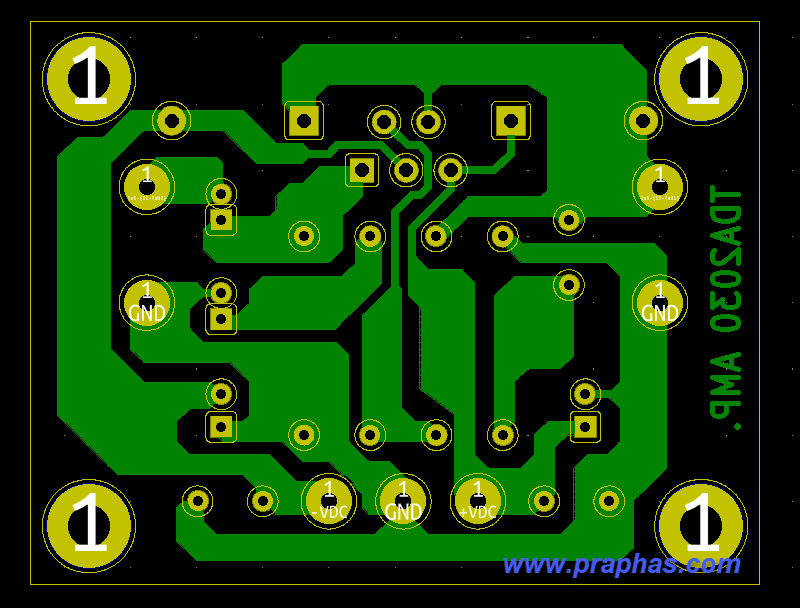

41. ถมลายให้มีขนาดลายทองแดงใหญ่ขึ้นในส่วนที่มีการแสไหลปริมาณมาก โดยใช้เครื่องมือเดินพื้นทึบ Solid Region แล้วเดินรอบเส้นที่ต้องการถมให้ใหญ่ขึ้น

42. ใส่ข้อความกำกับลงบนลายทองแดง

43. ผลที่ได้

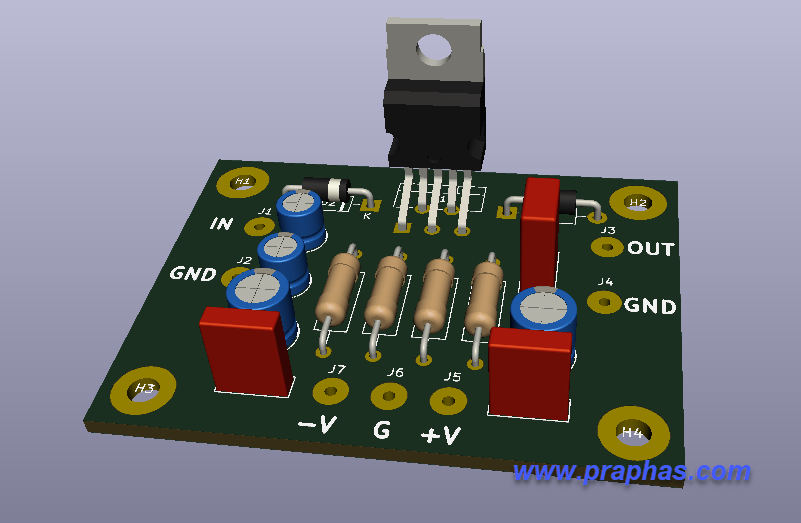

44. ทดลองแสดงผล 3 มิติ

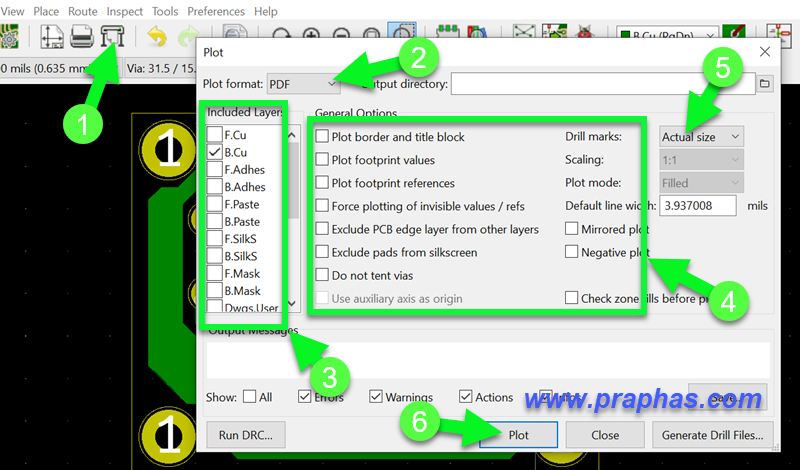

45. สร้างไฟล์ pdf เพื่อนำไปผลิตแผ่นวงจรพิมพ์ต่อไป มีขั้นตอนดังรูป

46. เลือกเลเยอร์ที่เป็นลายทองแดงดังรูป

47. ผลของไฟล์ pdf พร้อมนำไปใช้งาน

กรณีที่ต้องารส่งไฟล์เข้าโรงงานผลิต (Gerber)
48. ทดสอบการแสดงผลของแผ่น PCB เมื่อส่งโรงงานว่าตรงตามความต้องการหรือไม่ คลิกที่ 2D

49. ผลที่ได้ หากต้องการปรับเปลี่ยนหรือแก้ไขให้ดำเนินการ

50. สามารถทดสอบการเปลี่ยนสี PCB ว่าสีใดเหมาะสมก่อนสั่งผลิต

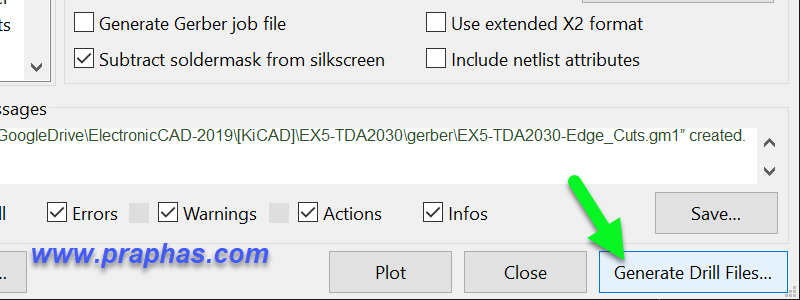

51. คลิกเมนูเพื่อสร้างไฟล์ Gerber ดังรูป

52. ขั้นตอนนี้โปรแกรมจะให้บันทึกไฟล์ Gerber เป็นไฟล์ zip ลงเครื่องหรือจะสั่งผลิตในเวปไซต์ที่ระบุ
- ให้ผู้ใช้เลือกที่บันทึกลงไดร์ของเครื่องคอมพิวเตอร์ที่ใช้งานในโฟลเดอร์ที่เตรียมไว้

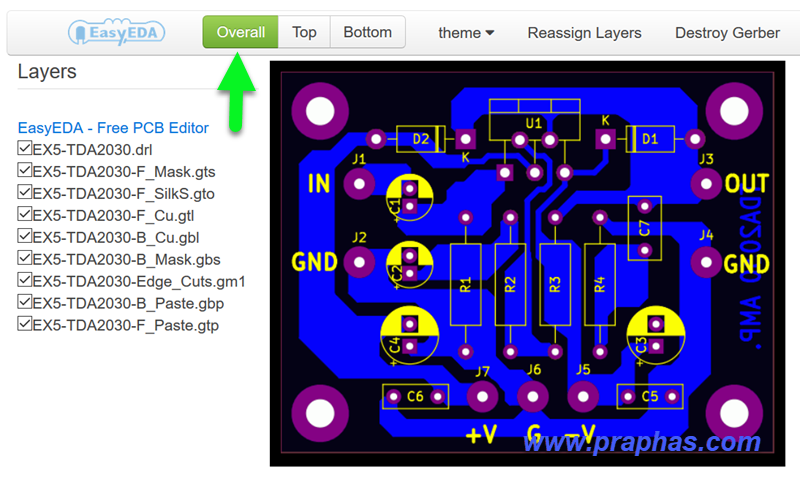

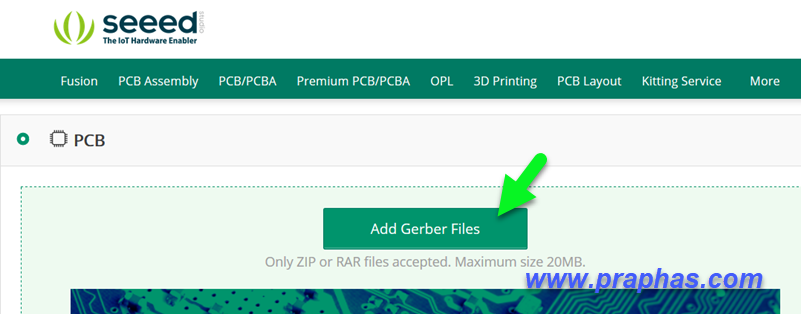

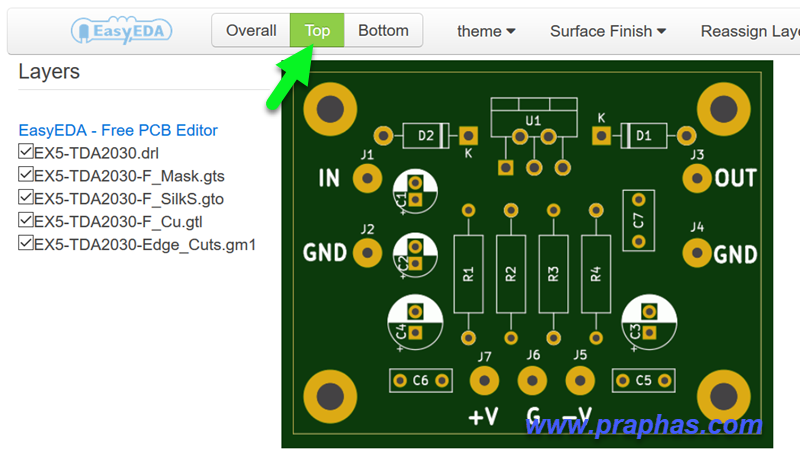

53. หาเวปไซต์ทดสอบไฟล์ Gerber

54. ส่งไฟล์ Gerber ที่บันทึกไว้ไปยังเวปไซต์แล้วดูผล (หากเกิดข้อผิดพลาดให้กลับไปแก้ไขในโปรแกรมออกแบบ)

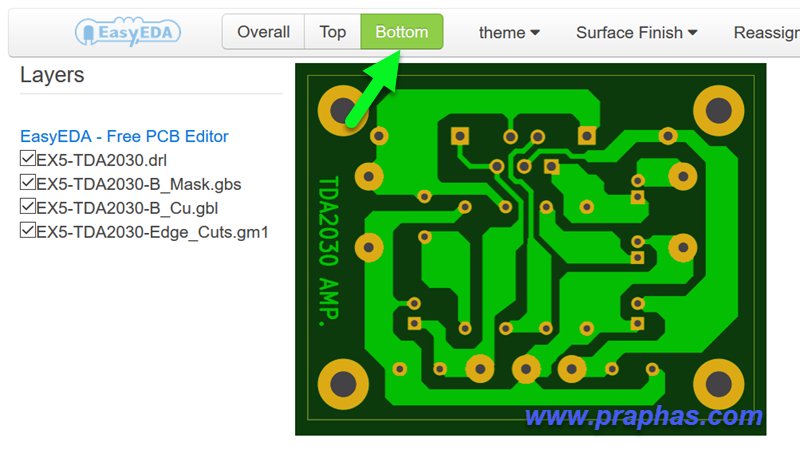

55. คลิกดูลายวงจรด้านล่างว่าตรงตามที่ออกแบบไว้หรือไม่

ไมโครคอนโทรลเลอร์ (STM32 Arduino Compatible) / EP2 [STM32 uploading with ST-Link] อัพโหลดโค้ดลงชิพ STM32 ด้วย ST-Link

« กระทู้ล่าสุด โดย admin เมื่อ พฤษภาคม 12, 2022, 01:21:01 PM »

ST-Link เป็นอุปกรณ์ที่ถูกพัฒนาขึ้นเพื่อใช้ในการอัพโหลดโค้ดลงชิพ STM32 ซึ่งบอร์ด STM32 Blue pill ที่ใช้ทดลองถึงแม้ว่าจะมีพอร์ตที่เชื่อมต่อ USB ติดตั้งไว้ที่บอร์ดแล้วก็ตาม แต่บอร์ดไม่สามารถโปรแกรมตัวเองได้ (ในครั้งแรก) ST-Link เป็นอุปกรณ์ชิ้นหนึ่งที่นำมาใช้งานการอัพโหลดนี้

1. หน้าตาของ ST-Link V2

2. เข้าไปดาวน์โหลดไดร์เวอร์สำหรับ ST-Link ได้โดยตรงจากเวปไซต์
https://www.st.com/en/development-tools/stsw-link009.html

กรณีไม่สามารถดาวน์โหลดได้ สามารถดาวน์โหลดไฟล์ได้ที่
https://drive.google.com/file/d/1D9hBr2g7WYXLAJaAebsvV_3DxgUcFcg9/view?usp=sharing

3. ดำเนินการแตกไฟล์ที่ดาวน์โหลดมาแล้วรันไฟล์ dpinst_amd64.exe เพื่อทำการติดตั้งและดำเนินการต่อไปจนเสร็จสิ้น (เหมือนกับการติดตั้งโปรแกรมทั่วไป)

เมื่อเสร็จสิ้นการติดตั้ง

4. ทำการเชื่อมต่อสายจาก ST-Link เข้ากับบอร์ด STM32 โดยมีขาต่อดังรูป แล้วเสียบโมดูล ST-Link เข้าคอมพิวเตอร์

โค๊ด: [Select]

STLink <----> STM32 Blue Pill
  3.3V <------> 3.3V
  GND <-------> GND
  SWIO <------> IO
  SWCLK <-----> CLK

5. ทำการตรวจสอบผลการติดตั้งโดยเข้าไปที่ Device Manager

6. STLink จะปรากฏดังรูป (ไม่ได้อยู่ในหมวด Ports)

7. เปิดไฟล์ตัวอย่าง (ไฟกระพริบ LED ที่อยู่บนบอร์ด STM32 Blue Pill) ดังรูป

8. เลือกบอร์ด STM32 ให้ตรงกับที่ใช้งาน (ตัวอย่างนี้เป็นบอร์ดที่ใช้ชิพ STM32F103C6T6)

9. เลือก Upload methode เป็น STLink

*ไม่ต้องเลือก Port เนื่องจาก STLink ไม่ได้สื่อสารผ่านพอร์ตอนุกรม

10. คลิกอัพโหลด สักงเกตผลการอัพโหลดและผลของไฟกระพริบของ LED บนบอร์ด STM32 Blue Pill

ไมโครคอนโทรลเลอร์ (STM32 Arduino Compatible) / EP1 [STM32 Arduino IDE Getting Started] เตรียมโปรแกรม Arduino IDE

« กระทู้ล่าสุด โดย admin เมื่อ พฤษภาคม 11, 2022, 03:59:59 PM »

บทความนี้เป็นศึกษาไมโครคอนโทรลเลอร์ตระกูลอื่นที่บอร์ดราคาถูกและมีขายในไทยหาซื้อง่าย เริ่มด้วย EP1 เป็นการเตรียมโปรแกรมไว้สำหรับเขียนโค้ด เลือกใช้ ArduinoIDE เนื่องจากส่วนใหญ่จะคุ้นชินกับการใช้โปรแกรมตัวนี้ ไม่ว่าจะเขียนกับ ArduinoUNO, ArduinoNano, ESP8266, NodeMCU, WeMOS D1 mini, ESP32 DOIT DevKit
STM32 เป็นไมโครคอนโทรลเลอร์ตระกูลหนึ่งผลิตโดยบริษัท STMicroelectronics มีหน่วยประมวลผล ARM® Cortex®-M processor 32-bit ในไลน์การผลิตมีหลากหลายรุ่นให้เลือกใช้ตามลักษณะการใช้งาน สำหรับบทความการทดลองในชุดนี้จะใช้บอร์ด STM32 Blue Pill ในประเทศไทยสามารถหาซื้อได้จะมี 2 รุ่นคือรุ่นที่ใช้ซีพียู STM32F103C8T6 และ STM32F103C6T6

1. ไมโครคอนโทรลเลอร์ ตระกูล STM32 ARM® Cortex®-M processor 32-bit รุ่นที่ใช้ศึกษาในที่นี้จะเป็นรุ่น STM32F1

2. รุ่นย่อยของ STM32F1 จะเป็นรุ่น STM32F103 มีคุณสมบัติต่างจากรุ่นอื่นดังรูป

3. บอร์ด STM32 Blue Pill ในประเทศไทยสามารถหาซื้อได้จะมี 2 รุ่นคือรุ่นที่ใช้ซีพียู STM32F103C8T6 และ STM32F103C6T6 มีขนาดของหน่วยความจำแฟลชและแรมต่างกันดังรูป

4. เบอร์ของซีพียู STM32F103C8T6 แต่ละตัวอักษรจะมีความหมายดังนี้

5. คุณสมบัติของซีพียู STM32F103C8T6 และ STM32F103CBT6 มีความแตกต่างกันที่ขนาดของหน่วยความจำแฟลชโดยที่ซีพียู STM32F103C8T6 จะมีขนาดหน่วยความจำแฟลช 64Kbyte ส่วน STM32F103CBT6 จะมีขนาด 128Kbyte

6.คุณสมบัติของซีพียู STM32F103C4T6 และ STM32F103C6T6 มีความแตกต่างกันที่ขนาดของหน่วยความจำแฟลชโดยที่ซีพียู STM32F103C4T6 จะมีขนาดหน่วยความจำแฟลช 16Kbyte ส่วน STM32F103C6T6 จะมีขนาด 32Kbyte

7. รูปร่างหน้าตาของบอร์ด STM32 Blue Pill

8. อาจมีความแต่ต่างอยู่บ้างในบางรุ่น ข้อสำคัญเบอร์ซีพียูต่างกันแต่บอร์ดเหมือนกันต้องสังเกตที่เบอร์บนตัวชิพไมโครคอนโทรลเลอร์

การติดตั้งโปรแกรม Arduino IDE เพื่อใช้เขียนโปรแกรมลงชิพ STM32
9. เข้าเวปไซต์ https://www.arduino.cc/en/software เลือกไฟล์ติดตั้งโปรแกรมในที่นี้เลือกชนิดไฟล์ที่เป็นไฟล์ zip

10. คลิกดังรูปทำการดาวน์โหลดไฟล์

11. แตกไฟล์ไว้ในไดร์ C:

12. เข้าในโฟลเดอร์และรันไฟล์โปรแกรม arduino.exe

13. เข้าเมนูตั้งค่าดังรูป

14. ขั้นตอนนี้ทำ 2 อย่างในครั้งเดียว
14.1 ตั้งค่าโปรแกรมให้แสดงหมายเลขบรรทัดเมื่อเขียนโค้ดและแสดงผลเมื่อมีการคอมไพล์หรืออัพโหลดโดยติ๊กเครื่องหมายถูกตามหมายเลข 1,2,3
14.2 ใส่ลิงค์เพื่อใช้ในการเพิ่มบอร์ด STM32 โดยการคัดลอกลิงค์ข้างล่างนี้ สามารถเกิดได้ 2 กรณีคือ
- กรณีที่ในช่องว่างอยู่ไม่มีลิงค์อะไรอยู่เดิมให้วางได้เลยลงในช่องหมายเลข 4
- กรณีที่ในช่องไม่ว่างให้คลิกหมายเลข 5

โค๊ด: [Select]

http://dan.drown.org/stm32duino/package_STM32duino_index.json

15. กรณีที่ในช่องไม่ว่างให้คลิกหมายเลข 5 จากขั้นตอนข้างต้นจะปรากฏหน้าต่างให้กดเอ็นเตอร์ท้ายลิงค์เดิมเพื่อขึ้นบรรทัดใหม่แล้ววางลิงค์ที่คัดลอกมา

โค๊ด: [Select]

http://dan.drown.org/stm32duino/package_STM32duino_index.json

16. เพิ่มบอร์ด STM32 โดยคลิกตามรูป

17. พิมพ์ในช่องค้นหาด้วยคำว่า stm31f1 จะปรากฏรายการดังรูปแล้วคลิก Install

18. รอจนกระทั้งติดตั้งเสร็จ

19. กรณีที่ทดลองด้วยไมโครคอนโทรลเลอร์เบอร์ STM32F103C8T6 ให้เลือกดังรูป

20. จากการเลือกข้างบนจะต้องเลือกเบอร์ STM32F103C8T6 อีกเมนูหนึ่งดังรูป

21. กรณีที่ทดลองด้วยไมโครคอนโทรลเลอร์เบอร์ STM32F103C6T6 ให้เลือกดังรูป

22. เปิดโปรแกรมตัวอย่างไฟกระพริบเพื่อทดลองคอมไพล์

23. ทำการคอมไพล์โดยคลิกที่ 1 สังเกตผลการคอมไพล์ 2

ไมโครคอนโทรลเลอร์ (Arduino) / Re: ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2022

« กระทู้ล่าสุด โดย admin เมื่อ มกราคม 17, 2022, 02:25:08 PM »

ตำแหน่งการจัดวางอุปกรณ์

มุมมองด้านข้าง

จุดติดตั้งใช้งานจอ LCD 16x2 แบบธรรมดา

จุดติดตั้งใช้งานจอ LCD 16x2 แบบ i2c สามารถเสียบเข้ากับชุดวงจรทดลองได้โดยตรง

มุมมองด้านข้างของจุดเสียบคอนเน็กเตอร์จอ LCD 16x2 แบบ i2c

มุมมองด้านบนของจุดติดตั้งจอ LCD 16x2 แบบ i2c จะอยู่ตำแหน่งเดียวกับจอ OLED สามารถใช้งานได้พร้อมกัน

จุดติดตั้งโมดูลแสดงผลตัวเลข 7 ส่วน 8 หลักที่ใช้ไอซีขับเบอร์ MAX7219

จุดติดตั้งโมดูลแสดงผลตัวเลข 7 ส่วน 4 หลักที่ใช้ไอซีขับเบอร์ TM1637 และ HT16K33(i2c)

เมื่อติดตั้งโมดูลแสดงผลตัวเลข 7 ส่วน 4 หลักที่ใช้ไอซีขับเบอร์ TM1637 จะต้องบัดกรี PinHeade ที่เป็นขาตรง ทั้ง 2 ข้างของโมดูล

เมื่อติดตั้งโมดูลแสดงผลตัวเลข 7 ส่วน 4 หลักที่ใช้ไอซีขับเบอร์ HT16K33(i2c) จะต้องบัดกรี PinHeade ที่เป็นขาตรง

ไมโครคอนโทรลเลอร์ (Arduino) / Re: ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2022

« กระทู้ล่าสุด โดย admin เมื่อ มกราคม 17, 2022, 02:15:26 PM »

รายการอุปกรณ์

	web www.es.co.th
ลำดับที่	รายการ	จำนวนตัว
1	0.1uF	1
2	1N5817	1
3	LED 3 mm	1
4	MINI-USB Connector	1
5	Female Header 1x14	1
6	STEPPING-MOTOR-CON	1
7	I.C. SOCKET DIP 16 PINS	1
8	I.C. SOCKET DIP 18 PINS	1
9	Terminal Box	2
10	Switch Tact	8

	web www.allnewstep.com
ลำดับที่	รายการ	จำนวนตัว
1	Breadbroad 170hole	1
2	Buzzer	1
3	DHT11	1
4	Female Header 1x10	1
5	Female Header 1x15	2
6	Female Header 1x16	1
7	Female Header 1x2	8
8	Female Header 1x3	5
9	Female Header 1x4	4
10	Female Header 1x4-90	2
11	Female Header 1x5	1
12	Female Header 1x8	1
13	IC: DS18B20	1
14	IC: L293D	1
15	IC: ULN2803	1
16	LDR	1
17	LED-BAR 10 digit	1
18	NTC Thermistor 10k	1
19	Pin Header Connector 1x40 Black	1
20	Pin Header Connector 1x40 Red	1
21	POT-3386P 10k	1
22	POT-LCD 10k	1
23	Resistor 10k	2
24	Resistor 1k	3
25	Resistor 220	14
26	Resistor 4k7	2
27	Resistor 680	1
28	TR: BC547	1
29	น็อตสกรู M3	4
30	เสาน็อตไนลอน	4
	โมดูลเพิ่มเติมตามใบงาน
1	Arduino Nano	1
2	7 segment 4 digit HT16K33(i2c)	1
3	7 segment 4 digit TM1637	1
4	7 segment 8 digit MAX7219	1
5	DC motor	1
6	LCD 16char 2 Line	1
7	LCD 16char 2 Line i2c	1
8	OLED i2c	1
9	Stepper Motor 5V	1
10	Wire jumper แบบแยกเส้น	1
11	Wire jumper แบบแพ	1
	ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้ (สามารถใช้ค่าใกล้เคียงได้)
1	Resistor 820 1/4w	1
2	Resistor 2k7 1/4w	1

รายการอุปกรณ์ร้าน allnewstep บางรายการมีจำนวนมากกว่า 1 ชิ้นต่อการซื้อ 1 ครั้งให้สังเกตุก่อนการกดซื้อ

ไมโครคอนโทรลเลอร์ (Arduino) / ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2022

« กระทู้ล่าสุด โดย admin เมื่อ มกราคม 17, 2022, 01:50:04 PM »

ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2022
ลายปริ้นที่ใช้ศึกษาในวิชาไมโครคอนโทรลเลอร์ (Arduino) เวอร์ชั่น 2022 นี้ได้ปรับปรุงจากเวอร์ชั่น 2019 โดยปรับเปลี่ยนสำหรับทดลองที่เป็นตัวเลข 7 ส่วน 4 หลัก (7 Segment 4 Digit)แบบธรรมดาที่ต้องใช้การสแกนเพื่อแสดงผลเนื่องจากการใช้งานจำเป็นต้องใช้สายสัญญาณจำนวนมาก(12 ขา) ทำให้ขาเหลือใช้งานอย่างอื่นไม่กี่ขา เปลี่ยนมาเป็นวงจรแสดงผลตัวเลข 7 ส่วน 4 หลักที่ใช้ชิพไอซีเป็นตัวควบคุมโดยจัดวางไว้ในตำแหน่งเดิม ซึ่งสามารถใช้กับโมดูลตัวแสดงผลตัวเลข 7 ส่วน 4 หลักได้ 2 แบบในตำแหน่งเดียวกันโดยใช้วิธีการสลับใช้งานซึ่งได้ออกแบบมาให้สามารถใช้งานได้สะดวก โดยโมดูลที่ใช้คือ
1. โมดูลแสดงผล 7 Segment 4 Digit ที่ใช้ไอซี TM1637 มีขาสัญญาณ 2 ขาคือ DIO, CLK
2. โมดูลแสดงผล 7 Segment 4 Digit แบบ i2c ที่ใช้ไอซี HT16K33 มีขาสัญญาณ 2 ขาคือ SDA, SCA
ภาคจ่ายไฟมีคอนเน็คเตอร์ USB สำหรับใช้แหล่งจ่ายไฟข้างนอกในกรณีที่โหลดใช้กระแสสูงเพื่อป้องกันไดโอดในบอร์ด Auduino เสียหาย (กรณีที่ไม่ได้ใช้กระแสสูงยังสามารถใช้ไฟที่ผ่านทางสาย USB ที่เสียบเข้าบอร์ด Arduino ได้เช่นกัน) แผ่นลายวงจรมีขนาดเท่าเดิมคือขนาด 6x4 นิ้ว รูปแบบของแผงวงจรเป็นดังรูป

ไฟล์ต้นแบบลายปริ้น (Gerber) สำหรับส่งโรงงานผลิต //ขนาดสั่งทำ 102mm x 153mm
https://drive.google.com/file/d/10yLHdkgKX2RmQou6UsloTUOvGCTvitOV/view?usp=sharing

ไฟล์แบบตัดพลาสติกด้วยเลเซอร์สำหรับฐานรองกันชอร์ตพื้น (CorelDraw)
https://drive.google.com/file/d/1ZPX9yCYlgKB0mjpS4YQPlyRMbM_iK6V2

ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 24 KiCAD [สร้างอุปกรณ์ใหม่พร้อมออกแบบ PCB-2 (7Segment)]

« กระทู้ล่าสุด โดย admin เมื่อ มีนาคม 30, 2020, 02:40:30 PM »

การสร้างอุปกรณ์ใหม่ที่เป็นตัวถังอุปกรณ์ (Footprint) เพื่อให้ออกแบบลายวงจรพิมพที่ต้องการจากงานที่ผ่านมาในงานครั้งที่ 13 เป็นการวาดขึ้นตามขนาดที่ระบุในดาต้าชีตซึ่งเป็นการสร้างอุปกรณ์ที่มีความซับซ้อนไม่มากนัก สำหรับงานในครั้งนี้เป็นการสร้างตัวถังที่มีความซับซ้อนมากขึ้น มีวิธีการสร้างที่ง่ายโดยไม่ต้องวาดขึ้นด้วยตนเองแต่จะใช้รูปร่างที่มาจากไฟล์ด่ต้าชีตที่เป็นไฟล์ pdf (โดยรูปร่างต้องเป็นแบบเวกเตอร์) เมื่อสร้างอุปกรณ์เรียบร้อยแล้วนำไปออกแบบลายวงจรจำเป็นต้องใช้ความรู้บางอย่างอาจต้องใช้ความรู้เบื้องต้นของการใช้งานโปรแกรม KiCad หากจำขั้นตอนการใช้ให้กลับไปศึกษาการงานครั้งที่ 8[V2] https://www.praphas.com/forum/index.php?topic=409.0

งานในครั้งนี้เมื่อออกแบบเรียบร้อยจะเป็นดังรูป (สามารถจัดวางอุปกรณ์ในรูปแบบอื่น ๆ ได้ตามต้องการ)

งานครั้งนี้ต้องสร้างอุปกรณ์ดังนี้
1. 7 segment เบอร์ LTC-4727 (Symbol Library)
2. 7 segment เบอร์ LTC-4727 (Footprint)

ขั้นตอนการดำเนินงาน
1. วงจรที่ใช้ในการออกแบบ

2. รูปร่างของตัวอุปกรณ์ที่ต้องการสร้าง ทำการเขียนโครงร่างการจัดวางขาให้เหมาะสม (ง่ายต่อการเขียนวงจร) โดยดูรายละเอียดจากดาต้าชีต ในที่นี้จัดวางตำแหน่งดังรูป

3. คลิกเมนู Preferences แล้วคลิกที่ Manage Symbol Libraries... (เรียกไฟล์ไลบรารี่เก่ามาสร้างเพิ่ม)

4. เรียกไฟล์ไลบรารี่เก่า (หากต้องการสร้างใหม่ให้กลับไปศึกษางานครั้งที่ 13)

5. รายการไฟล์ไลบรารี่เก่าที่เพิ่มเข้าโปรแกรม

6. เข้าโปรแกรมวาดผังวงจร แล้วคลิกแก้ไข/สร้างอุปกรณ์

7. ไลบรารี่จะเพิ่มเข้าในรายการ

8. คลิกสร้างอุปกรณ์ เลือกไลบรารี่ที่ต้องการบันทึก

9. ใส่ชื่ออุปกรณ์ ตัวอักษรนำหน้า และคุณสมบัติอื่น ๆ ของอุปกรณ์

10. สร้างกรอบตัวถังอุปกรณ์ (โดยประมาณก่อน สามารถปรับทีหลังได้)

11. ดับเบิลคลิกที่เส้นขอบ เลือกสีพื้น (หากต้องการ)

12. คลิกไอคอนวางขาอุปกรณ์ ใส่ชื่อ, เลขขา, ชนิดของขา(ดูจากดาต้าชีพว่าเป็นขาแบบใด) ทำให้ครบทุกขา ทำการขยับ จัดวางในตำแหน่งที่เหมาะสม (การวางขาให้ตั้งค่า grid ไว้ที่ 50 mil)

13. เมื่อดำเนินการเสร็จจะเป็นดังรูป

14. เช้าเวปไซต์เพื่อดาวน์โหลดโปรแกรมแก้ค่าไฟล์ดาต้าชีต ซึ่งจะใช้โปรแกรม Inkscape ซึ่งเป็นโปรแกรมฟรี สามารถหาได้โดยค้นหาจากกูเกิล

15. รันโปรแกรม Inkscape ทำการเปิดไฟล์ดาต้าชีตของ LTC-4727 (ผู้ออกได้ดาวน์โหลดไว้ก่อนหน้านี้แล้ว) ระบุหน้าที่ต้องการเปิด (หน้าที่มีรูปตัวถัง)

16. คลิกที่รูปแล้วทำการ Ungroup ดังรูป

17. ทำการลบส่วนที่ไม่ต้องการออกให้เหลือส่วนที่เป็นตัวถังอย่างเดียว

18. ลากครอบทั้งหมดทำการ Group ดังรูป

19 กำหนดขนาดให้ตรงกับที่ระบุในด้าต้าชีต

20. บันทึกไฟล์เป็นชนิด *.dxf

21. กำหนดหน่วยเป็น mm

22. กลับไปให้คอนโทรลพาเนล คลิกเมนู Manage Footprint Libraries...

23. เปิดไฟล์ Footprint ไลบรารี่ที่เคยสร้างไว้เพื่อสร้างตัวถังเพิ่ม

24. คลิกไอคอนสร้าง/แก้ไข Footprint

25. คลิกสร้างตัวถังใหม่ พร้อมกำหนดชื่อตัวถัง

26. ทำการนำเข้าไฟล์ dxf ที่สร้างในขั้นตอนข้างต้น

27. กำหนดขนาดเส้นและเลเยอร์ที่ต้องการดังรูป

28. ทำการจัดวาง พร้อมวาง PAD ในตำแหน่งที่ถูกต้องดังรูป

29. เข้าเวป 3dcontentcentral ค้นหา LTC-4727 ทำการดาวน์โหลดไฟล์ STEP ดังรูป
https://www.3dcontentcentral.com/download-model.aspx?catalogid=171&id=725825

30. กลับมาที่โปรแกรมสร้างตัวถังคลิกที่ไอคอนดังรูป

31. คลิกที่ 3D Settings

32. เปิดไฟล์ STEP พร้อมปรับตำแหน่งให้รูป 3D ตรงตำแหน่ง

33. กลับไปที่โปรแกรมสร้าง/แก้ไข อุปกรณ์ เพิ่มตัวถัง

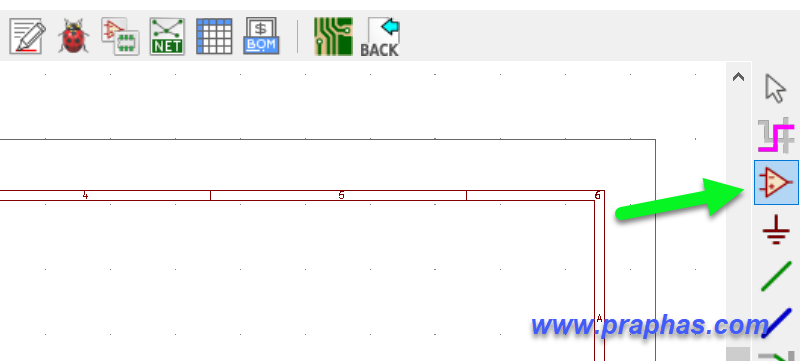

34. ไปที่โปรแกรมวาดผังวงจร ทำการอุปกรณ์ต่าง ๆ เริ่มจาก LTC-4727 ดังรูป

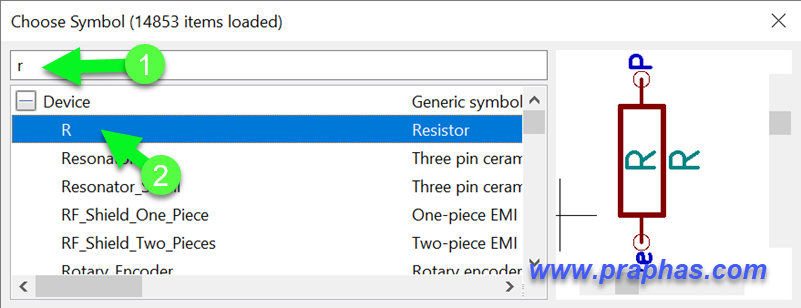

35. วางตัวต้านทานพิมพ์ R

36. วางทรานซิสเตอร์พิมพ์ BC547

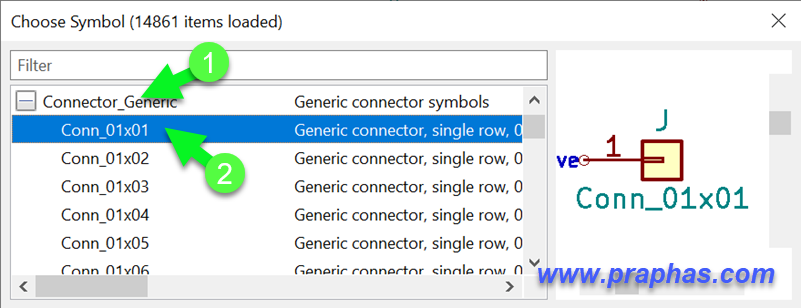

37. คอนเน็คเตอร์ขนาด 1x8

38. คอนเน็คเตอร์ขนาด 1x2

39. คอนเน็คเตอร์ขนาด 1x1

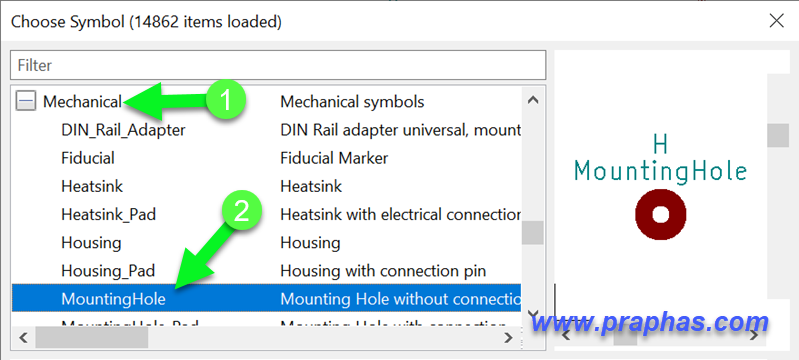

40. รูยึด PCB

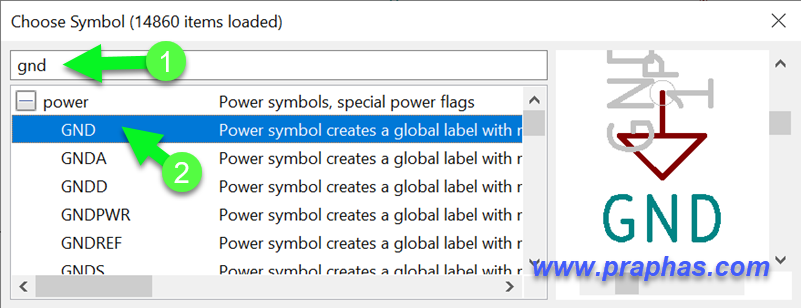

41. กราวด์ของวงจร

42. เชื่อมต่อวงจร

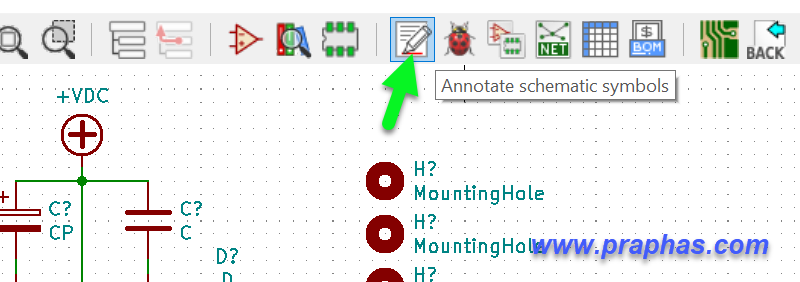

43. ทำการ Annotate

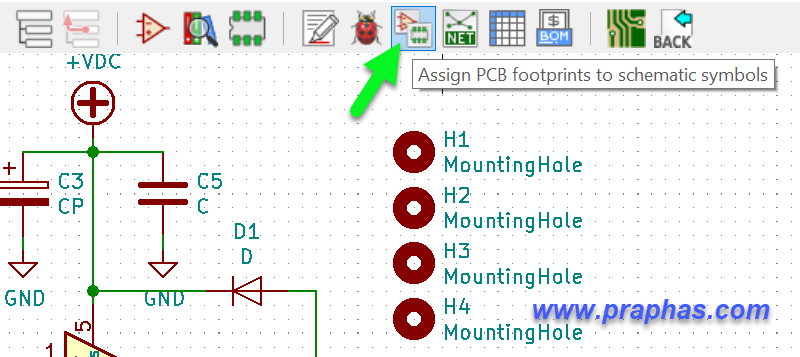

44. กำหนดตัวถัง

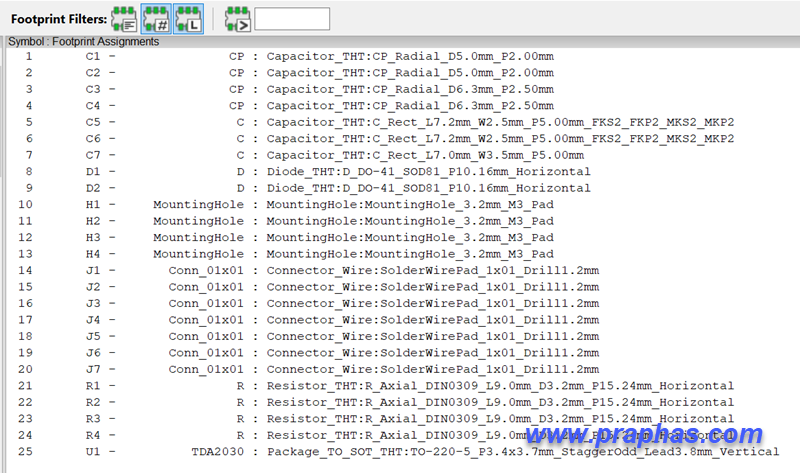

45. ตัวถังของอุปกรณ์แต่ละตัว

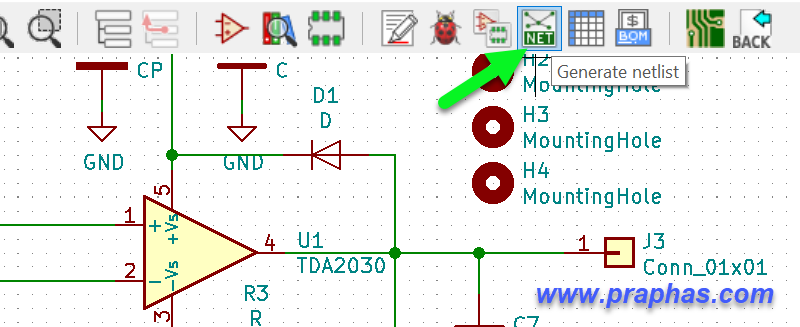

46. สร้างไฟล์ Netlist

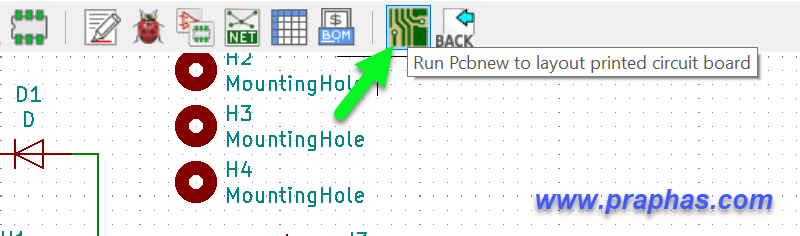

47. เปิดโปรแกรมออกแบบลายปริ้น

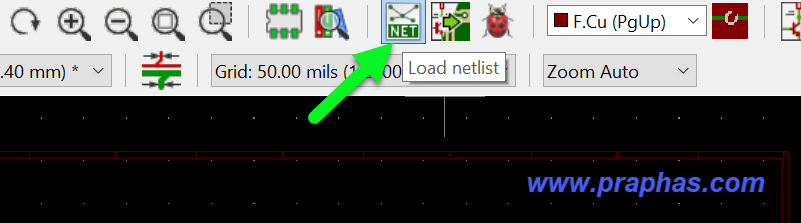

48. โหลดไฟล์ Netlist จากขั้นตอนที่ 46

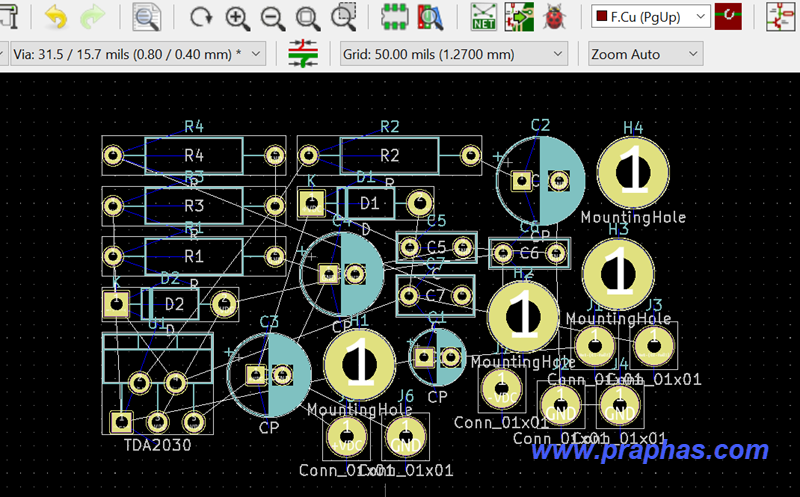

49. ผลที่ได้ เคลื่นย้ายวางกลางแผ่นออกแบบ

50. จัดวางที่เหมาะสม (ที่สามารถออกแบบลายง่าย)

51. เดินลายปริ้น ปรับเส้นให้ได้ตามต้องการ

52. ทดลองดูมุมมอง 3D ว่าเหมาะสมตามต้องการหรือไม่

53. เตรียมการสร้างไฟล์ที่เป็นไฟล์ pdf เพื่อนำไปสร้างแผ่นวงจรพิมพ์ ขั้นตอนการกำหนดเป็นดังรูป

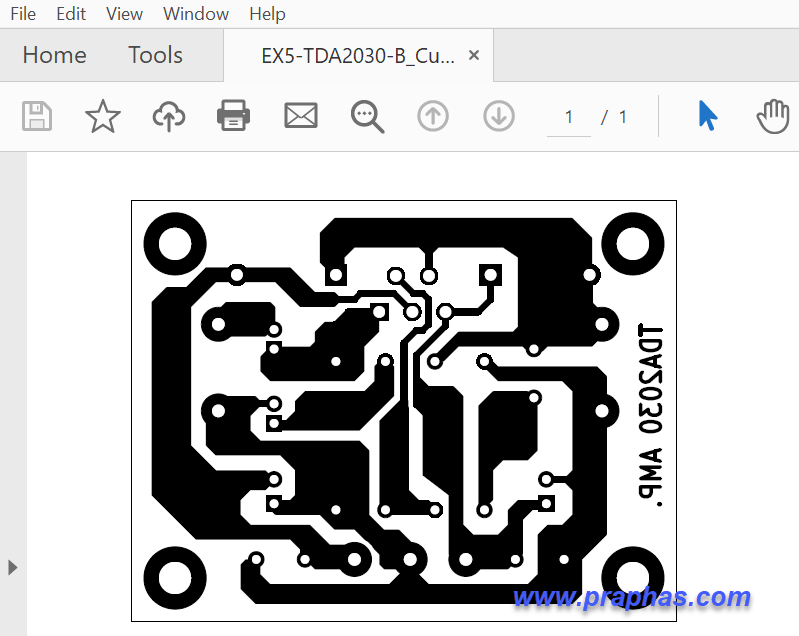

54. เปิดไฟล์ pdf ที่ได้ดูผลที่ได้

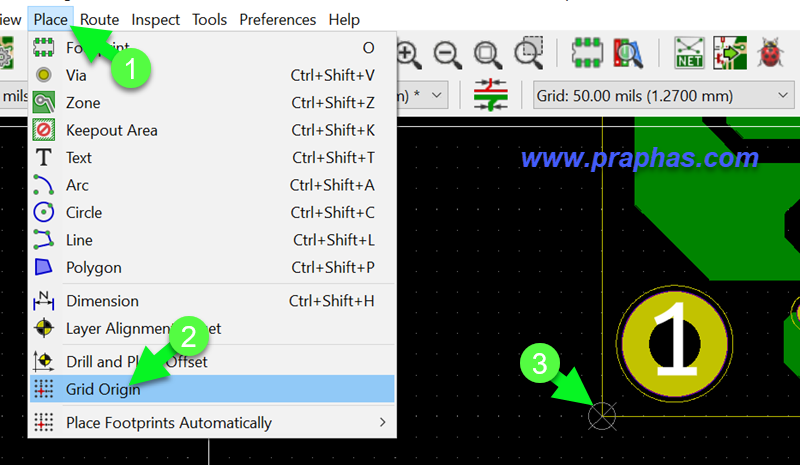

55. กำหนดจุดเริ่มต้นของแบบเพื่อสร้างไฟล์ Gerber

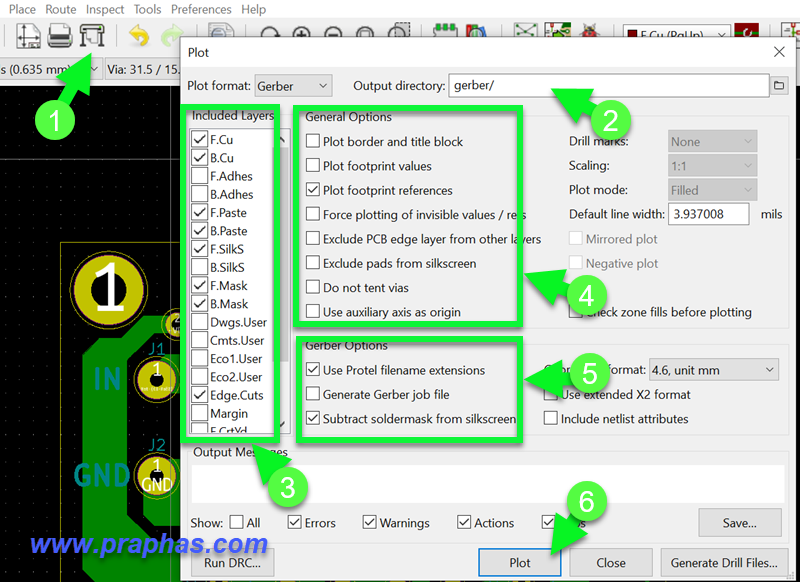

56. สั่งสร้างไฟล์ Gerber โดยกำหนดดังรูป

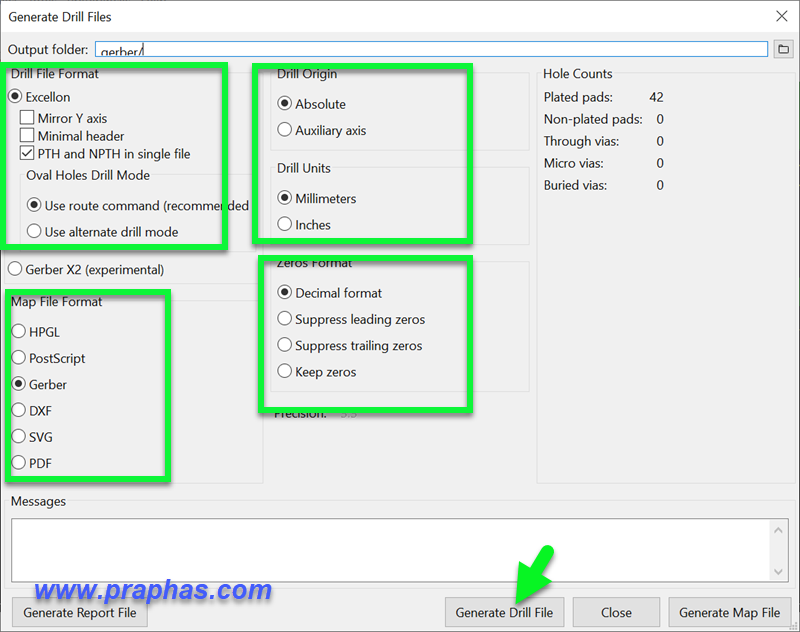

57. สร้างไฟล์เจาะรู

58. กำหนดรายละเอียดการเจาะรู

59. ทำการ zip ไฟล์ที่ได้ทั้งหมด

60. เข้าเวปไซต์เพื่อทดสอบไฟล์ gerber
https://www.seeedstudio.com/fusion_pcb.html

61. ผลที่ได้

62. ดูผลลายวงจรด้านบน

63. ดูผลลายวงจรด้านล่าง

IOT : Internet of Thing (ESP32) / Re: ลายปริ้นวงจรบอร์ดทดลอง IOT รุ่น ESP32 [V.2019.2]

« กระทู้ล่าสุด โดย admin เมื่อ มีนาคม 24, 2020, 02:05:07 PM »

รายการอุปกรณ์ (คลิกที่รายการเพื่อสั่งซื้อได้)

www.es.co.th

ลำดับที่	รายการ	จำนวนตัว
1	0.1uF	6
2	1uF	1
3	470uF	1
4	1N4002	1
5	BC547	1
6	Female Pin Header1x12	1
7	Female Pin Header1x2	7
8	Female Pin Header1x3	3
9	Female Pin Header1x4	2
10	Female Pin Header1x5	1
11	Female Pin Header1x8	1
12	Female Pin Header1x9	1
13	Pin Header Connector 40 Pins	1
14	LDR	1
15	LED3mm	9
16	RELAY-FTR-F3AA005	1
17	Tactile Switches	5
18	Terminal Box 2 Pin	1

รายการอุปกรณ์

www.arduinoall.com

ลำดับที่	รายการ	จำนวนตัว
1	Resistor 220 (ใช้งาน 9 ตัว)	1 แพค
2	Resistor 10k(ใช้งาน 3 ตัว)	1 แพค
3	Resistor 1k (ใช้งาน 2 ตัว)	1 แพค
4	Resistor 4k7 (ใช้งาน 2 ตัว)	1 แพค
5	Female Pin Header1x15	2
6	Female Pin Header 1x4-90	1
7	Trim POT-3386P	1
8	OLED 128x64 0.96"	1
9	LCD i2c 16x2	1
10	MAX7219 7-segment 8 digit	1
11	DHT11	1
12	DS18B20	1
13	BreadBoard 170	1
14	ESP32 DOIT DevKit	1

หมายเหตุ
1. ตัวต้านทานจาก ArduinoALL จัดแพคไว้ 10 ตัวต่อ 1 แพค
2. จุดจ่ายไฟ (5V, 3.3V, GND) ใช้ Female Header 1x3 กับ Pin Header ตัดเอา 3 ขา แล้ววางคู่กัน ดังรูป

สามารถเลือกซื้อชนิดที่มีสีที่แตกต่างแล้วตัดมาใช้งานได้ดังรูปบอร์ดทดลองข้างต้น

หน้า: 1 2 [3] 4 5 ... 10
