การแสดงผลภาษาไทยบนจอ OLED จากไฟล์ฟอนต์ TTF
การแสดงผลภาษาไทยจากไฟล์ฟอนต์ TTF (ไฟล์ฟอนต์ที่ใช้ในโปรแกรมพิมพ์เอกสารทั่วไป) จะใช้ได้เฉพาะจอแสดงผลที่เป็นกราฟฟิกเท่านั้น ซึ่งผลของการแสดงจะเป็นดังรูป


การดำเนินตามขั้นตอนดังนี้

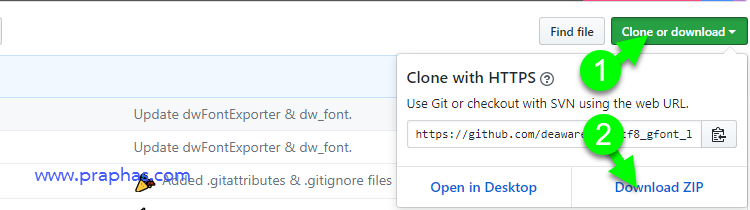

1. ดาวน์โหลดไลบรารี่โดยเข้าไปที่เวปไซด์ https://github.com/deaware/dw_utf8_gfont_library  คลิกดาวน์โหลดดังรูป

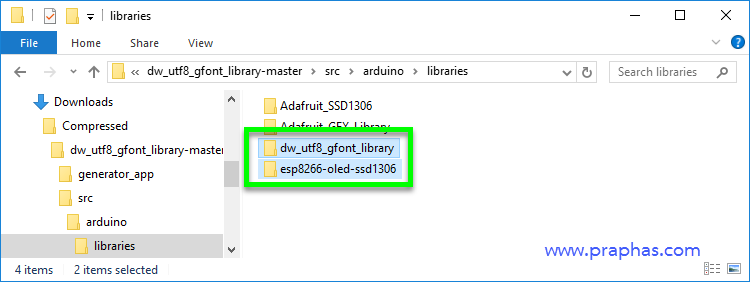

2. แตกไฟล์ zip แล้วเข้าไปในโฟลเดอร์ \dw_utf8_gfont_library-master\src\arduino\libraries
ทำการคัดลอกโฟลเดอร์ทั้ง 2 โฟลเดอร์ดังรูป (เฉพาะผู้ที่เคยติดตั้งไลบรารี่ OLED จากงานครั้งที่ 9 แล้ว แต่ถ้ายังติดตั้งให้คัดลอกทั้ง 4 โฟลเดอร์)

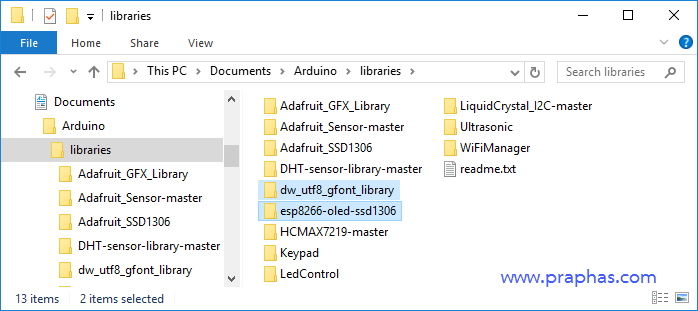

3. นำไปวางไว้โนโฟลเดอร์ไลบรารี่ของโปรแกรม Arduino ที่โฟลเดอร์ \Documents\Arduino\libraries ดังรูป

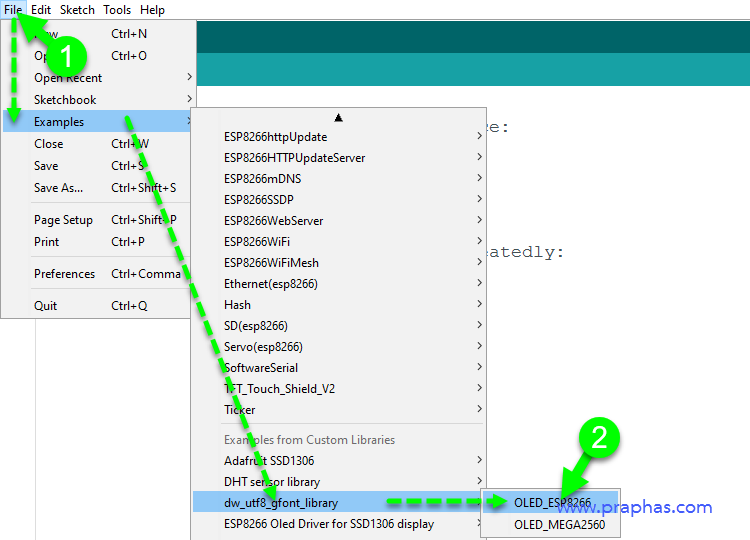

4. เปิดโปรแกรม Arduino IDE เปิดไฟล์ตัวอย่าง

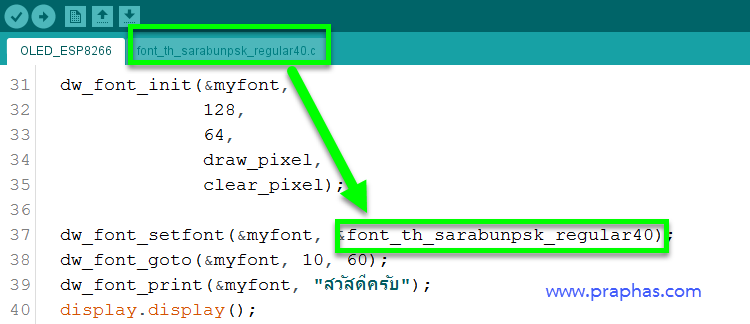

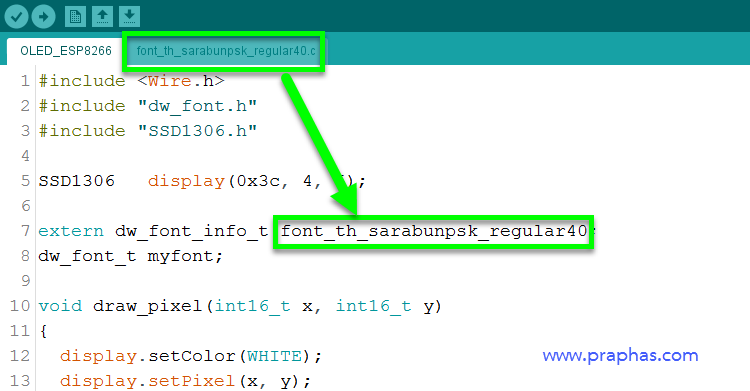

5. สังเกตชื่อไฟล์ฟอนต์ที่ถูกเปิดขึ้นมาพร้อมนั้นจะมีชื่อตรงกับชื่อในตัวโปรแกรมดังรูป (หากเปลี่ยนฟอนต์ใหม่ต้องแก้โค้ดโปรแกรมให้ตรงกับชื่อไฟล์ฟอนต์)


6. จุดที่ 2 ที่มีชื่อไฟล์ฟอนต์

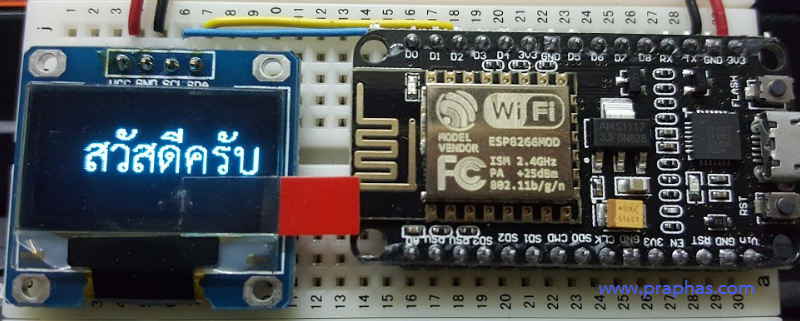

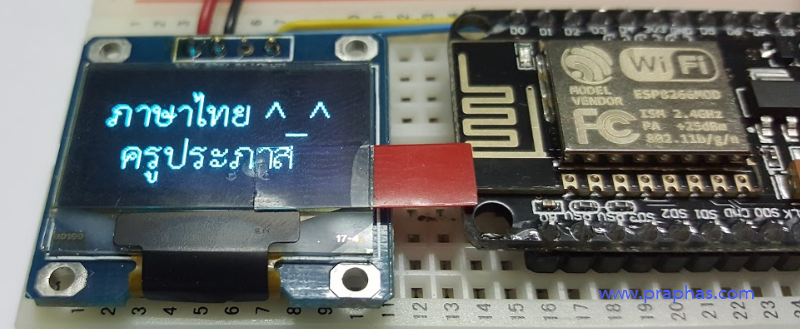

7. ผลการรันจากไฟล์ตัวอย่าง โดยคำสั่ง dw_font_goto(); เป็นคำสั่งกำหนดตำแหน่งการแสดงผลโดยเป็นพิกัดจุดเริ่มต้นการแสดงเป็นมุมซ้ายล่างของข้อความ (จอที่ใช้ทดลองเป็นขนาด 128x64 ดังนั้นระยะที่ใช้ต้องอยู่ภายในขอบเขตนี้)


การเปลี่ยนฟอนต์หรือขนาดฟอนต์
จะต้องสร้างไฟล์ฟอนต์ในขนาดที่ต้องการแสดงผล แล้วนำไฟล์ฟอนต์ไปวางไว้ในโฟลเดอร์ของโปรแกรมเพื่อให้สามารถเรียกใช้งานได้ โดยมีขั้นตอนดังนี้

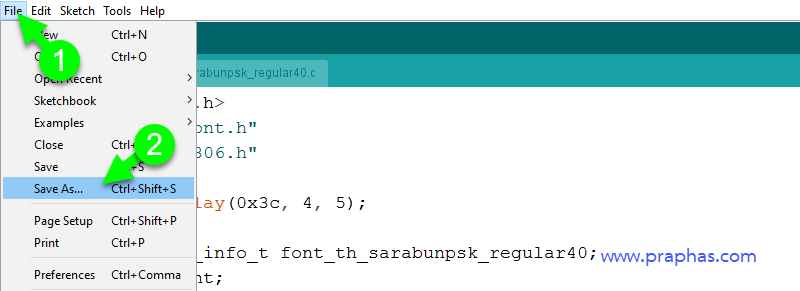

1. บันทึกแฟ้มตัวอย่างเป็นไฟล์ชื่อที่ต้องการในตำแหน่งอื่น เข้าไปยังโฟลเดอร์นั้นทำการลบไฟล์ฟอนต์ที่ติดมาด้วย

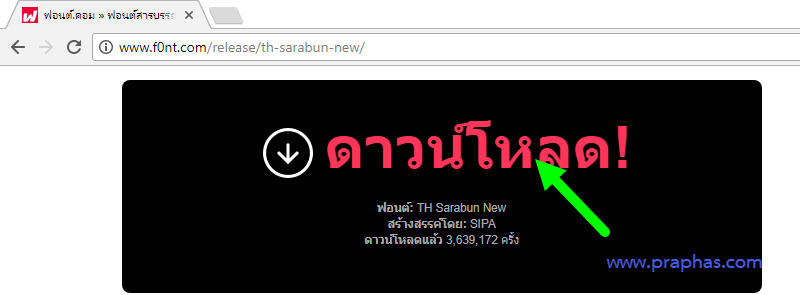

2. เข้าเวปไซด์เพื่อดาวน์โหลดฟอนต์ที่ต้องการ จากตัวอย่างใช้ฟอนต์ไทยสารบรรณ http://www.f0nt.com/release/th-sarabun-new/

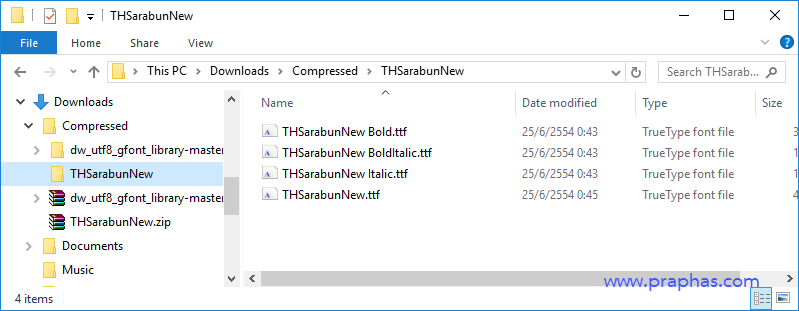

3. แตกไฟล์ฟอนต์ที่ดาวน์โหลดมาจะพบไฟล์ฟอนต์หลายรูปแบบดังรูป


4. เข้าไปยังโฟลเดอร์ไลบรารี่ที่ดาวน์โหลดมาที่โฟลเดอร์
\dw_utf8_gfont_library-master\generator_app\dwFontExporter

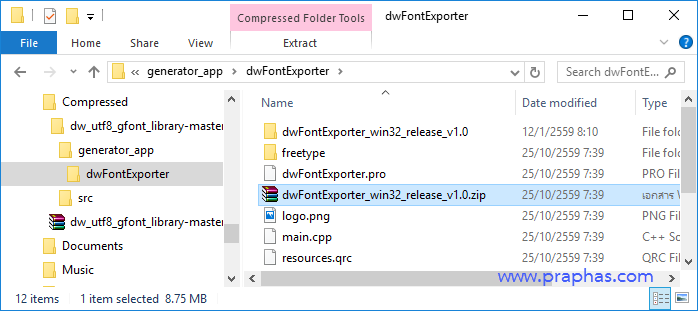

ทำการแตกไฟล์ zip ชื่อ dwFontExporter_win32_release_v1.0.zip ดังรูป


5. เข้าโฟลเดอร์ที่ได้จากการแตกไฟล์ในข้อ 4
\dw_utf8_gfont_library-master\generator_app\dwFontExporter\dwFontExporter_win32_release_v1.0

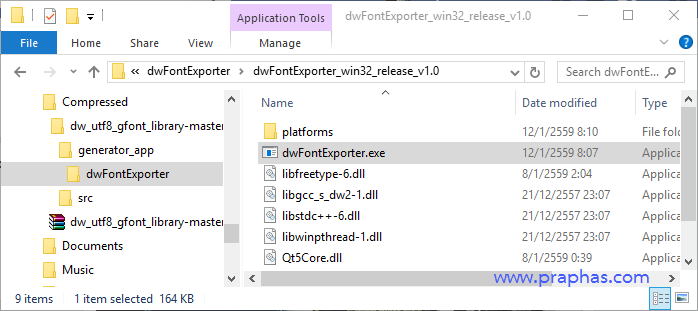

ทำการรันไฟล์ dwFontExporter.exe ดังรูป

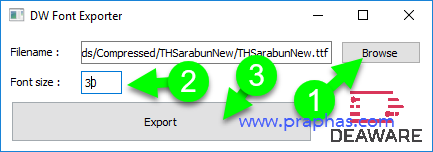

6. ดำเนินการ
(1)เรียกหาไฟล์ฟอนต์ที่ต้องการ (จากที่ดาวน์โหลดมาและแตกไฟล์ในข้อ 3)
(2)ตั้งค่าขนาดที่ต้องการ เป็นค่าพิกเซลความสูงของตัวอักษร (รวมสระวรรณยุกต์)
(3)กด Export บันทึกลงในโฟลเดอร์โปรแกรมที่บันทึกแฟ้มเป็นจากข้อที่ 1

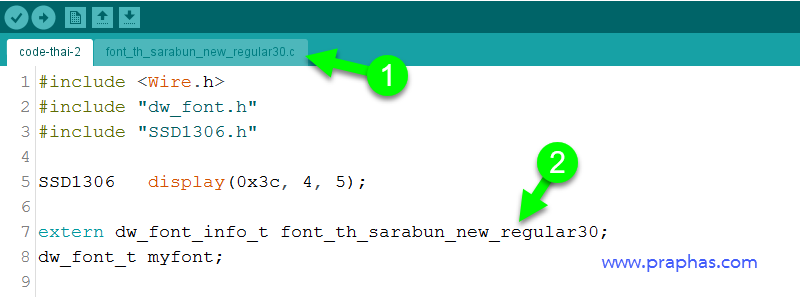

7. เปิดไฟล์โปรแกรมจะพบว่ามีไฟล์ฟอนต์เปิดขึ้นมาพร้อมด้วย(1) ทำการแก้ค่าฟอนต์ในโปรแกรมซึ่งจะมี 2 จุดที่ต้องแก้ดังที่ได้กล่าวมาแล้วในข้างต้น


วงจรที่ใช้ทดลอง
กรณีใช้บอร์ดรุ่น NodeMCU

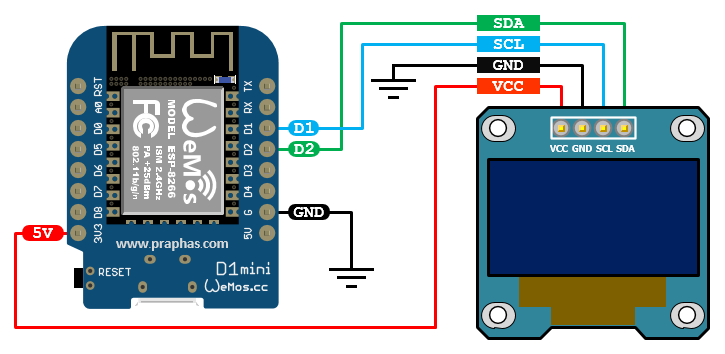

กรณีใช้บอร์ดรุ่น WeMos D1 mini


8. การแสดงผล 2 บรรทัด หากสั่งให้แสดงผลบรรทัดแรกก่อนจากโค้ดดังนี้ จะเกิดการทับกัน
โค๊ด: [Select]
#include <Wire.h>
#include "dw_font.h"
#include "SSD1306.h"
SSD1306   display(0x3c, 4, 5);
extern dw_font_info_t font_th_sarabun_new_regular30;
dw_font_t myfont;
void draw_pixel(int16_t x, int16_t y)
{
  display.setColor(WHITE);
  display.setPixel(x, y);
}
void clear_pixel(int16_t x, int16_t y)
{
  display.setColor(BLACK);
  display.setPixel(x, y);
}
void setup() {
  uint16_t width = 0;
  Serial.begin(115200);
  display.init();
  display.flipScreenVertically();
  dw_font_init(&myfont,
               128,
               64,
               draw_pixel,
               clear_pixel);
  dw_font_setfont(&myfont, &font_th_sarabun_new_regular30);
  dw_font_goto(&myfont, 5, 28);dw_font_print(&myfont, "ภาษาไทย ^_^");
  dw_font_goto(&myfont, 15, 53);dw_font_print(&myfont, "ครูประภาส");
  display.display();
}
void loop() {
}

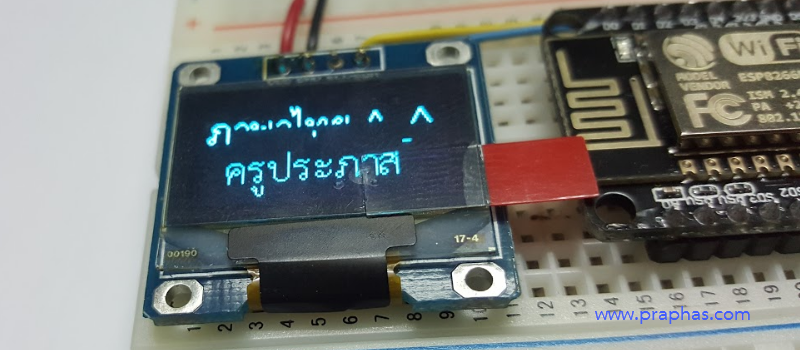

ผลจะเกิดการทับดังรูป


9. แต่ถ้าให้แสดงผลบรรทัดล่างก่อนจะไม่เกิดการทับ จากโค้ดดังนี้
โค๊ด: [Select]
#include <Wire.h>
#include "dw_font.h"
#include "SSD1306.h"
SSD1306   display(0x3c, 4, 5);
extern dw_font_info_t font_th_sarabun_new_regular30;
dw_font_t myfont;
void draw_pixel(int16_t x, int16_t y)
{
  display.setColor(WHITE);
  display.setPixel(x, y);
}
void clear_pixel(int16_t x, int16_t y)
{
  display.setColor(BLACK);
  display.setPixel(x, y);
}
void setup() {
  uint16_t width = 0;
  Serial.begin(115200);
  display.init();
  display.flipScreenVertically();
  dw_font_init(&myfont,
               128,
               64,
               draw_pixel,
               clear_pixel);
  dw_font_setfont(&myfont, &font_th_sarabun_new_regular30);
  dw_font_goto(&myfont, 15, 53);dw_font_print(&myfont, "ครูประภาส");
  dw_font_goto(&myfont, 5, 28);dw_font_print(&myfont, "ภาษาไทย ^_^");
  display.display();
}
void loop() {
}
ผลการรันที่ได้
