การแสดงผล 7-segment 8 digit Max7219 ด้วยไลบรารี่ LedControl

วงจรที่ใช้ทดลอง

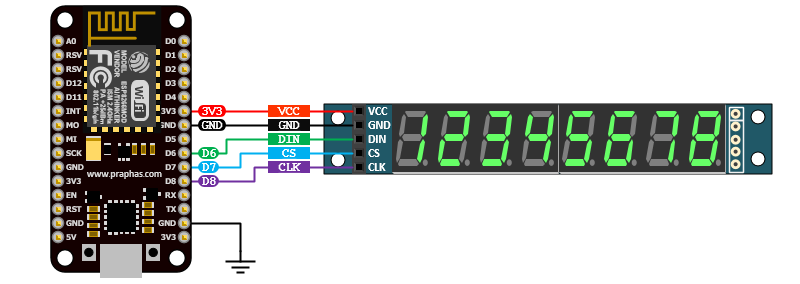

กรณีใช้บอร์ดรุ่น NodeMCU

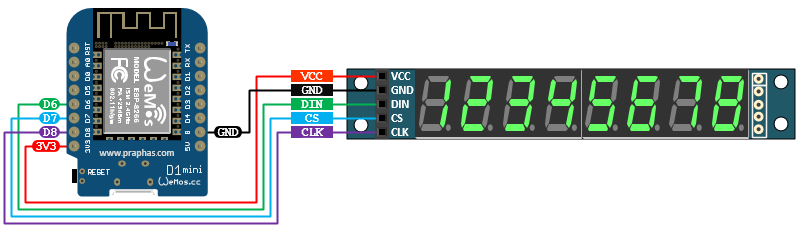

กรณีใช้บอร์ดรุ่น WeMos D1 mini


ข้อดีของไลบรารี่ LedControl
1. เลือกใช้ขาเชื่อมต่อใดก็ได้
2. สามารถสร้างรูปแบบการติดของเซกเมนต์ได้จากฟังกชั่นที่มีให้มา
ข้อเสียของไลบรารี่ LedControl
1. ไม่สามารถสั่งแสดงผลที่เป็นตัวเลขหรือค่าจากตัวแปรที่มีตัวเลขจำนวนหลายหลักได้ (ต้องเขียนฟังก์ชั่นแยกหลักเอาเอง)
2. ไม่สามารสั่งแสดงข้อความที่เป็นประโยคได้ (ต้องเขียนฟังก์ชั่นแยกเอง)

ไลบารี่เพิ่มเติม
-LedControl.h https://github.com/wayoda/LedControl/releases

การเพิ่มไลบารี่ลงในโปรแกรม Arduino IDE จากไฟล์ Zip

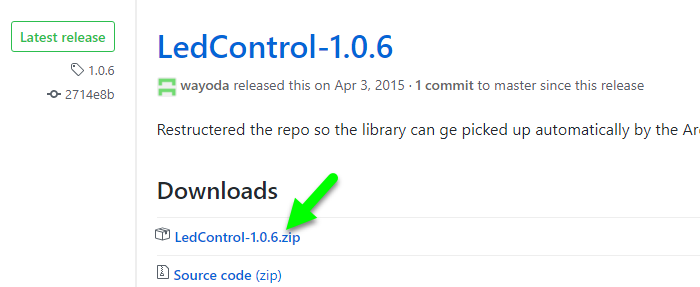

1. ดาวน์โหลดไฟล์ Zip ดังรูป

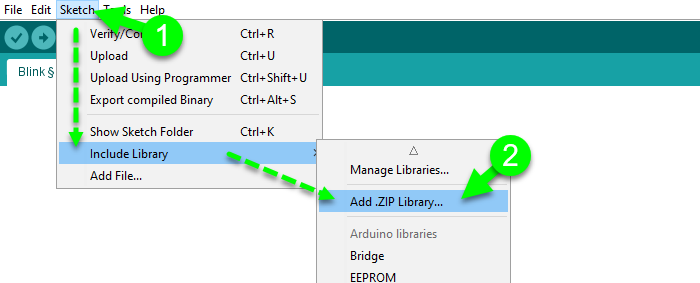

2. ทำการเพิ่มไลบรารี่ลงในโปรแกรม Arduino IDE โดยการเพิ่มจากไฟล์ zip แล้วทำการหาไฟล์ zip ที่ได้จากการดาวน์โหลดในข้อ 1



ฟังก์ชั่นในไลบารี่ LedControl.h
-LedControl lc=LedControl(dataPin,clkPin,csPin,numDevices);
-lc.shutdown(addr,false);         // Enable display
-lc.setIntensity(addr,value);     // Set brightness level (0 is min, 15 is max)
-lc.clearDisplay(addr);             // Clear display register
-lc.setDigit(addr, digit, value, point_decimal)  //display number 0-9
-lc.setChar(addr, digit, character, false)          //display character etc. A,b,c,d,E,F,H,L,P,-,_
-lc.setRow(addr, digit,value)                          //display part of segment

รายละเอียดเพิ่มเติมของไลบารี่ http://playground.arduino.cc/Main/LedControl

ตัวอย่างคำสั่งการแสดงผล

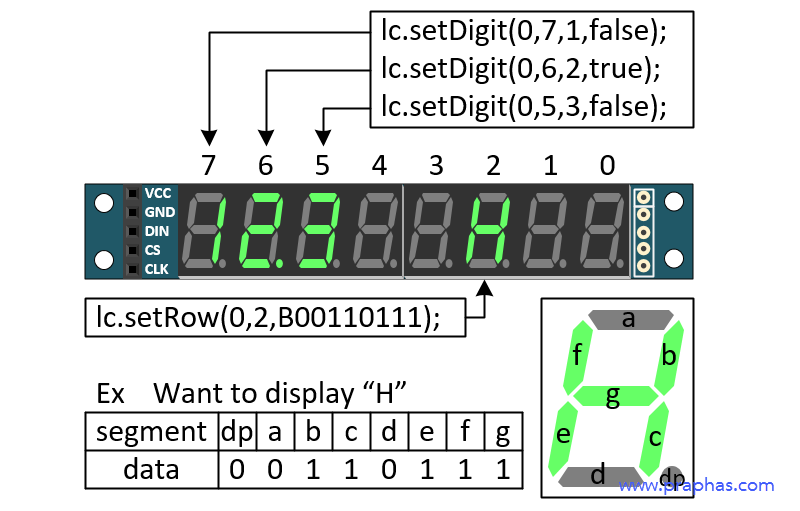

การแสดงผลจากไลบรารี่ LedControl มีฟังก์ชั่นในในส่วนของการแสดงผลอยู่ 3 ฟังก์ชั่นจากรูปเป็นตัวอย่างการแสดงผลในสองฟังก์ชั่นคือฟังก์ชั่นของการแสดงตัวเลขและฟังก์ชั่นที่สามารถการกำหนดการติดของแต่ละเซกเมนต์ดังรูป



ตัวอย่างโปรแกรม
โค๊ด: [Select]
/*
PINOUT:
MODULE.....NodeMCU/WeMos D1 mini
VCC.............+5V or +3.3V
GND.............GND
DIN.............GPIO12(D6)
CS (LOAD).......GPIO13(D7)
CLK.............GPIO15(D8)
*/

#include "LedControl.h"

LedControl lc=LedControl(D6,D8,D7,1); // D6-->DIN, D8-->Clk, D7-->LOAD, no.of devices is 1

void setup()
{
  lc.shutdown(0,false);    // Enable display
  lc.setIntensity(0,10);   // Set brightness level (0 is min, 15 is max)
  lc.clearDisplay(0);      // Clear display register
}
void loop()
{
   lc.setDigit(0,7,2,false);
   lc.setDigit(0,6,3,true);
   lc.setDigit(0,5,4,false);
   lc.setRow(0,4,B00110111);
   lc.setRow(0,3,B01001111);
   lc.setRow(0,2,B00001110);
   lc.setRow(0,1,B00001110);
   lc.setRow(0,0,B01111110);
  delay(1000);
}

การแก้ไขข้อผิดพลาดหลังการติดตังไลบรารี่

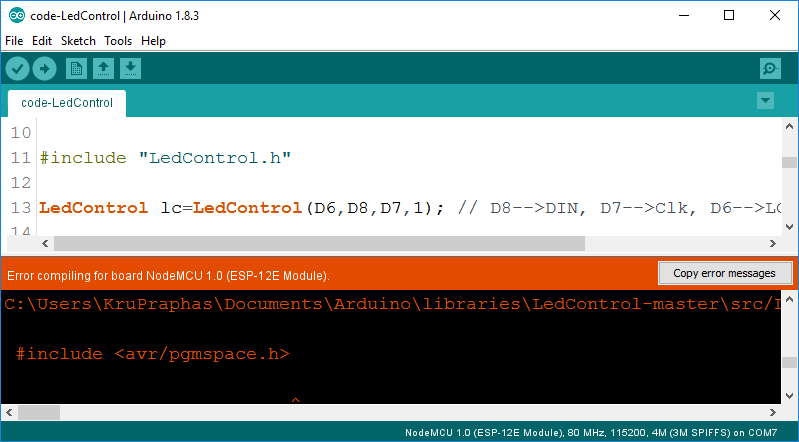

หลังจากการติดตังไลบรารี่ LedControl เสร็จสิ้นไลบรารี่นี้เมื่อใช้กับ Arduino จะไม่มีปัญหาใด แต่ถ้าหากนำมาใช้กับ esp8266 จะไม่สามารถคอมไพล์ได้โดยผลจะเป็นดังรูป


ขั้นตอนการแก้ไขดังนี้

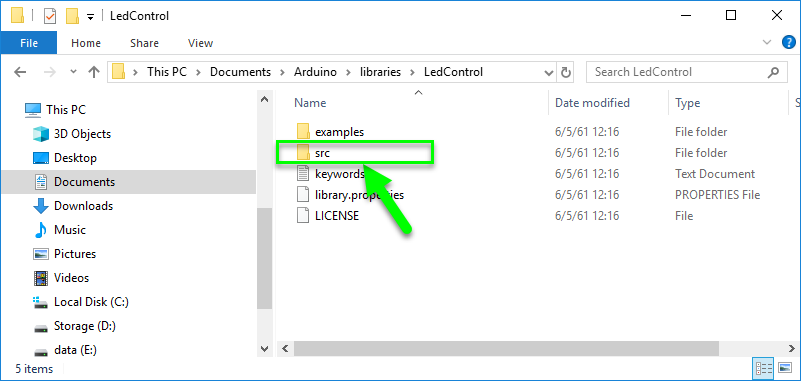

1. ไปที่โฟลเดอร์ที่เก็บไลบรารี่ LedControl ที่
    C:\Users\....\Documents\Arduino\libraries\LedControl
    แล้วเข้าโฟลเดอร์ย่อย scr

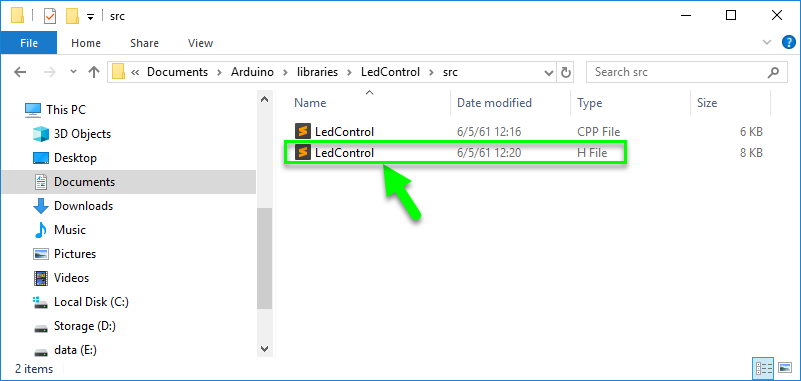

2. เปิดไฟล์ LedControl.h โดยใช้โปรแกรมแก้ไขใด ๆ ก็ได้ (ตัวอย่างนี้ใช้ SubLime Text)

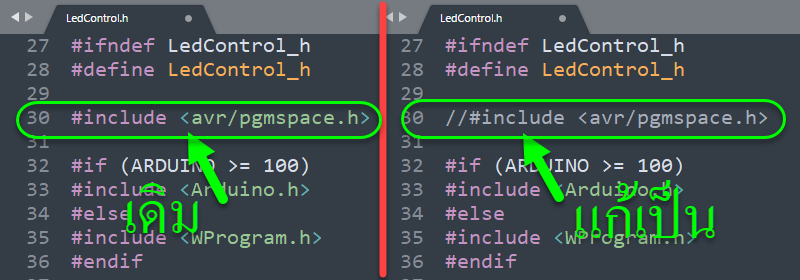

3. ทำการปิดการรวมไฟล์ #include <avr/pgmspace.h> ดังรูป (ปิดแล้วทำการบันทึก)

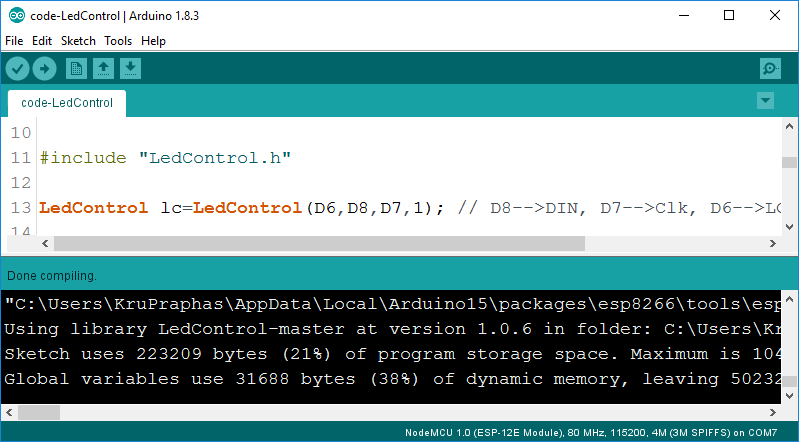

4. ผลการคอมไพล์จากการดำเนินการจะสามารถคอมไพล์ผ่านได้

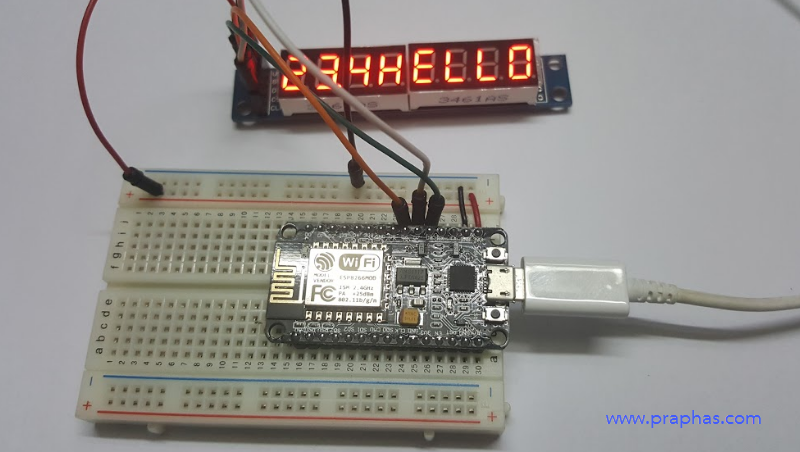

ผลการรัน
