งานครั้งที่ 27 [iot Blynk #2] การควบคุมหลอดไฟ 4 ช่อง
การควบคุมการทำงานของหลอดไฟจำนวน 4 ช่องในกรณีที่ผู้ใช้งานเลือกใช้บอร์ดที่มีชิพหลักเป็น ESP8266 ไม่ว่าจะเป็น ESP8266, NodeMCU, WeMos จะมีพอร์ตที่ใช้งานเป็นเอาท์พุตได้โดยตรงจำนวน 9 ขาด้วยกันคือ D0-D8 และโค้ดที่เขียนลงในตัวบอร์ดไม่ต้องเขียนอะไรเพิ่มเติม การสั่งงานปิดเปิดจะถูกสั่งมาจากแอฟ Blynk ขั้นตอนการดำเนินการทดลองเป็นดังนี้
[หมายเหตุ] จะใช้งานแอฟและไลบรารี่ Blynk ทั้งในสมาร์ตโฟนและโปรแกรม ArduinoIDE ได้ จะต้องดำเนินติดตั้งก่อน สามารถศึกษาวิธีการจากงานครั้งที่ 26 ได้ที่ งานครั้งที่ 26 [iot Blynk #1] เริ่มการใช้งาน Blynk

1. วงจรที่ใช้ทดลอง

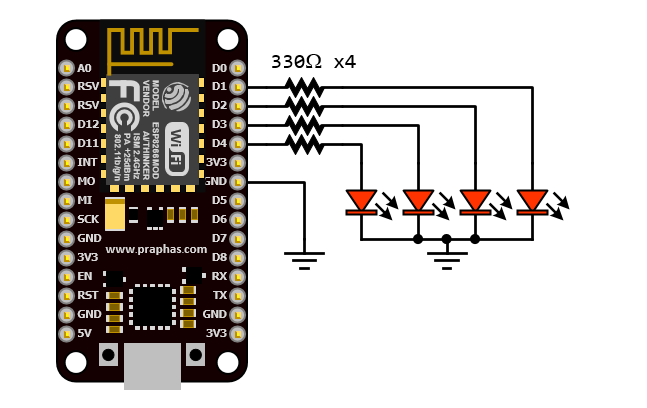

กรณีที่ใช้บอร์ด NodeMCU

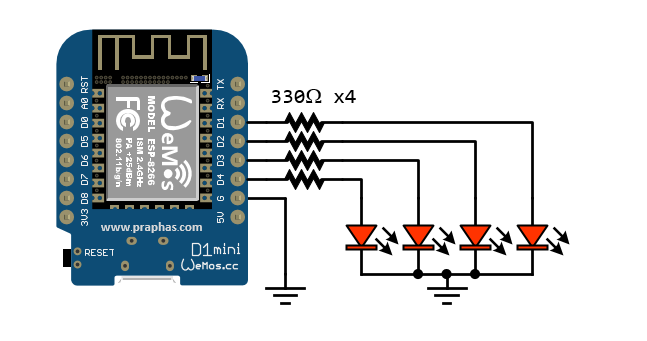

กรณีใช้บอร์ด WeMOS D1 mini


ส่วนจัดการแอฟ Blynk

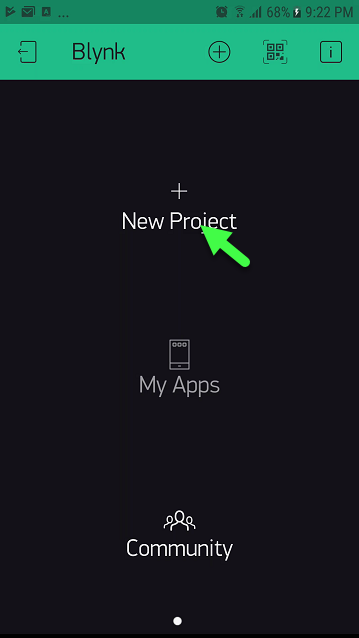

2. เปิดแอฟ Blynk ในมือถือแตะสร้างโปรเจคใหม่

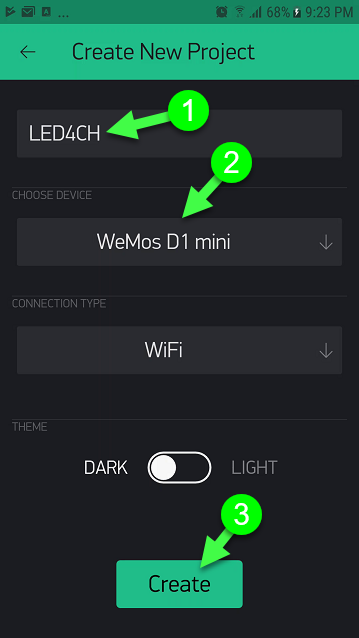

3. ดำเนินการกำหนดคุณสมบัติโปรเจค
    (1) ตั้งชื่อโปรเจค
    (2) เลือกบอร์ดที่ใช้ควบคุม
    (3) คลิกสร้าง

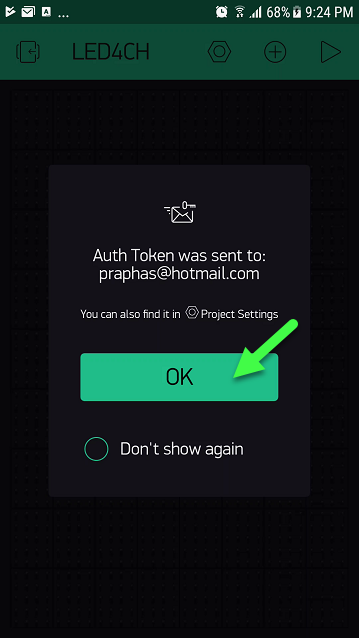

4. รหัส Token ของโปรเจคจะถูกส่งเข้าไปยังอีเมล์ (เป็นอีเมล์ที่ลงเบียนไว้ตอนล็อกอินแอฟ)

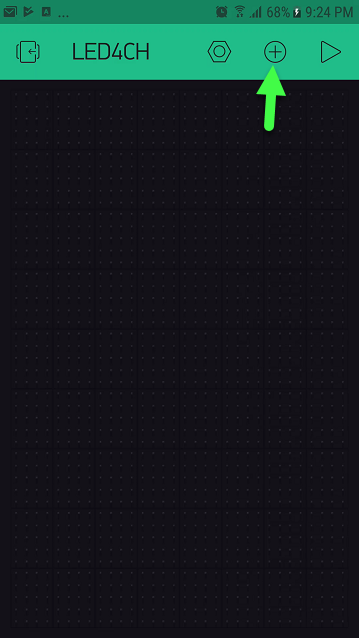

5. แตะที่เครื่องหมายบวกเพื่อเลือกวิตเจ็ทใช้งาน

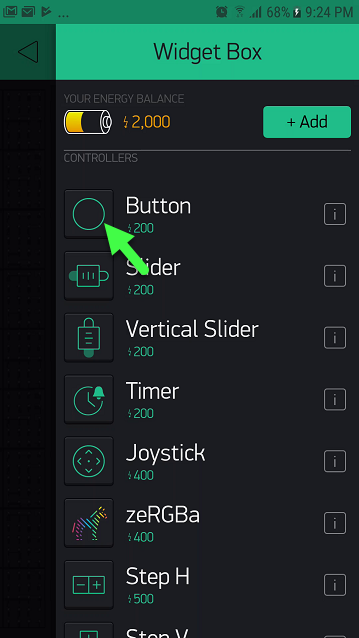

6. แตะเลือกปุ่มกด (ซึ่งมีค่าพลังงาน 200)

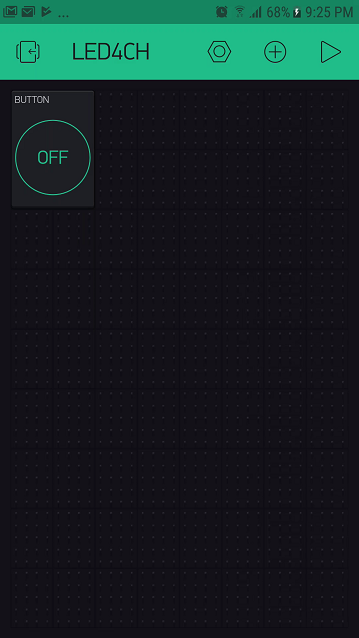

7. จะได้ปุ่มหน้าพื้นที่ใช้งาน ทำการแตะที่ตัวปุ่มเพื่อตั้งค่า

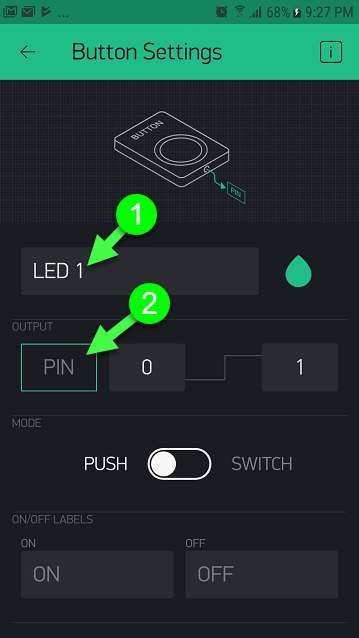

8. ทำการตั้งค่า
    (1) ตั้งชื่อปุ่ม (สามารถตั้งชื่อเป็นภาษาไทยได้ เช่น "ไฟหน้าบ้าน")
    (2) เลือกขาพอร์ตที่ใช้ควบคุม

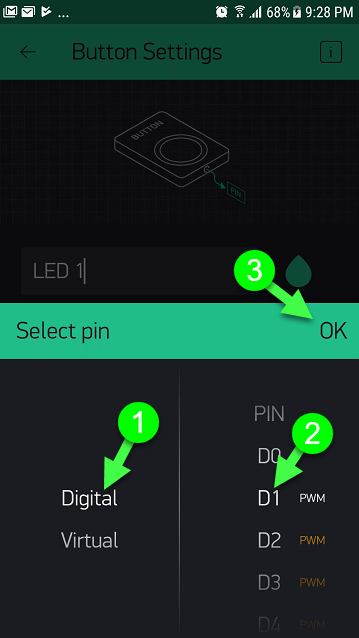

9. ทำการเลือกขา ซึ่งเป็นขาบอร์ดที่เชื่อม LED ไว้
    (1) เลือกชนิดขาเป็น Digital (เป็นขาจริงของบอร์ด)
    (2) เลือกขาพอร์ตที่ใช้ควบคุม
    (3) เมื่อเลือกตรงกับค่าที่ใช้งานจริงที่บอร์ดให้แตะที่ OK

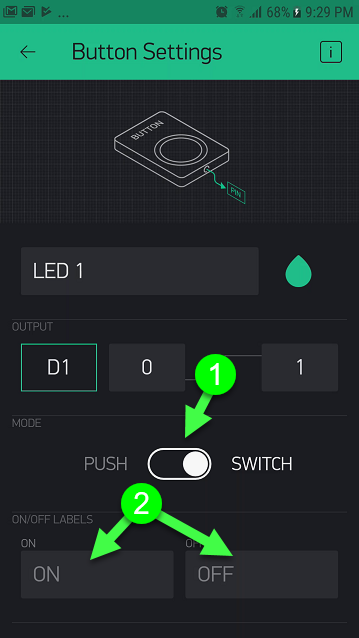

10. ตั้งค่าปุ่ม
    (1) เลือกเป็น SWITCH ซึ่งการใช้งานจริงจะเป็นการแตะติดแตะดับ แต่ถ้าเลือกเป็น PUSH จะเป็นการแตะติดปล่อยดับ
    (2) ตั้งชื่อข้อความเมื่อปุ่มสถานะ On และ Off

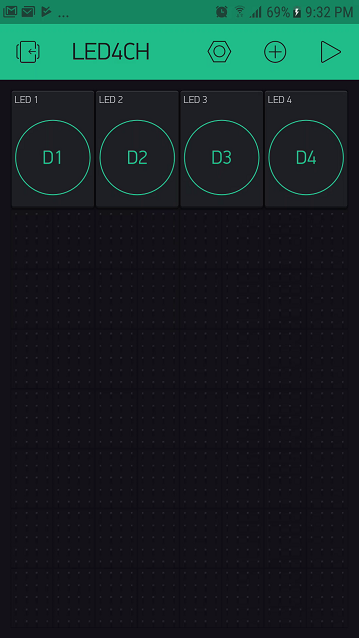

11. ทำให้ครบทั้ง 4 ตัว (ตั้งค่าสวิตช์แต่ละตัวให้ตรงกับที่บอร์ดเชื่อมต่อ LED ไว้)


ส่วนจัดการโค้ดโปรแกรมควบคุมบอร์ด

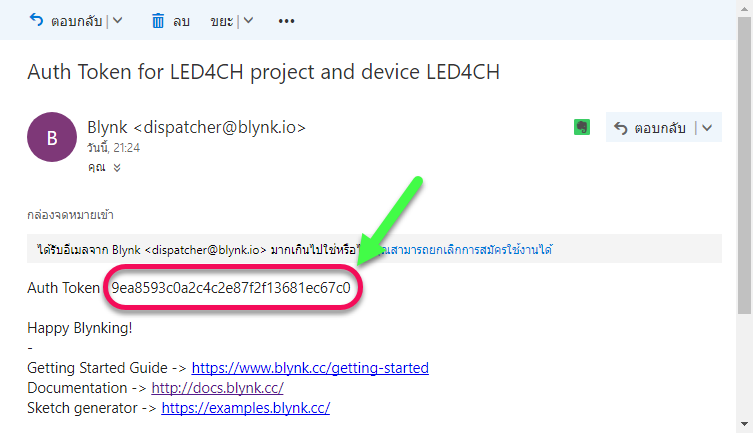

12. เปิดอีเมล์ทำการคัดลอกรหัส Token โปรเจค

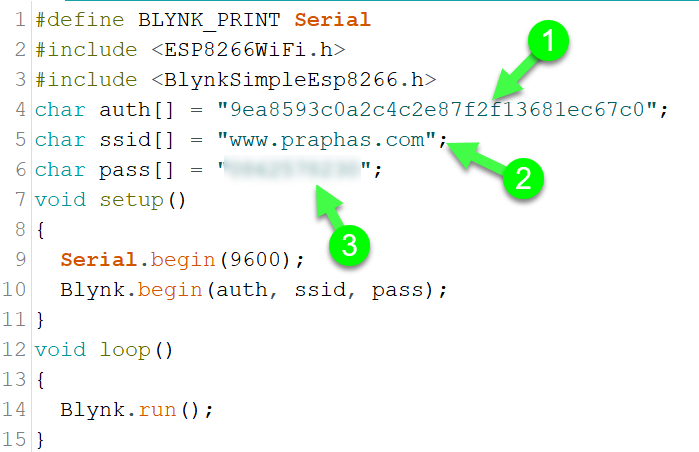

13. เขียนโค้ดควบคุม
    (1) วางรหัส Token ที่คัดลอกมาจากอีเมล์
    (2) ใส่ชื่อไวไฟที่บอร์ดควบคุมใช้เชื่อมต่อ
    (3) ใส่พาสเวิร์ดไวไฟ (ในกรณีที่ไวไฟมีการใช้รหัสผ่าน แต่ถ้าไม่มีให้ใช้ "")


โค้ดโปรแกรม
โค๊ด: [Select]
#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
char auth[] = "9ea8593c0a2c4c2e87f2f13681ec67c0";
char ssid[] = "wifi name";
char pass[] = "wifi password";
void setup()
{
  Serial.begin(9600);
  Blynk.begin(auth, ssid, pass);
}
void loop()
{
  Blynk.run();
}

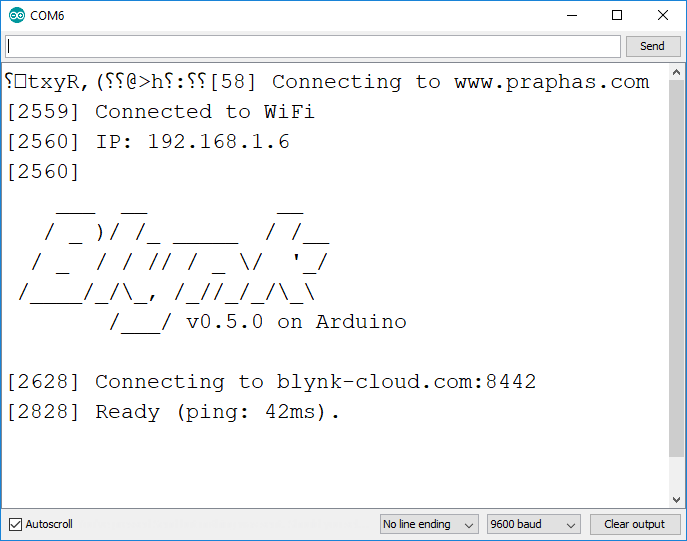

14. ทำการอัพโหลดลงบอร์ด เปิดหน้าต่าง Serial monitor จะได้ดังรูป แต่ถ้าหากยังนิ่งให้ทดลองกดสวิตช์รีเซตที่บอร์ด


ทดสอบการทำงาน

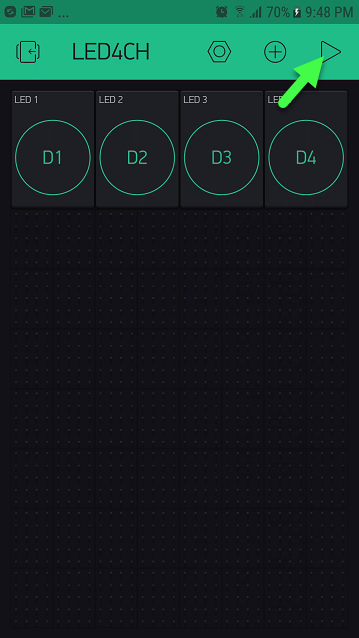

15. กลับไปที่แอฟ Blynk ทำการแตะตัวสามเหลี่ยมเพื่อรันแอฟ

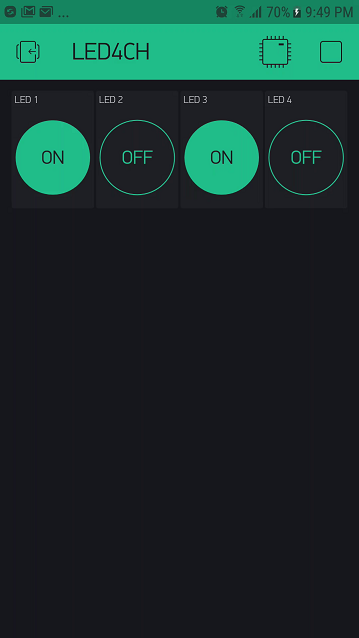

16. ทดสอบการแตะสวิตช์แต่ละตัว


17. ตรวจสอบผลการทำงานที่บอร์ดจริง.
