งานครั้งที่ 31 [iot#6 Blynk] การควบคุม RGB LED(PWM) ด้วยแอฟ Blynk
การควบคุมให้ LED แบบ RGB ให้แสดงเป็นสีต่าง ๆ ให้หลักการผสมสีจากแม่สีหลักคือ สีแดง สีเขียวและสีน้ำเงิน การควบคุมให้แต่ละสีให้มีความสว่างมากน้อยตามต้องการให้หลักการขับ LED แบบ PWM ซึ่งขาพอร์ตเกือบทุกขาของ NodeMCU WeMOS D1 mini ทำงานได้หมดยกเว้น D0 ผู้ใช้งานสามารถประยุกต์การควบคุมขาพอร์ตแบบ PWM ไปควบคุมความเร็วของมอเตอร์กระแสตรงได้เช่นกัน  (ข้อมูลการขับพอร์ตแบบ PWM สามารถศึกษาได้จากงานงานครั้งที่ 4 เขียนโปรแกรมปรับค่าความสว่างของ LED (PWM)) ขั้นตอนการดำเนินการทดลองเป็นดังนี้
[หมายเหตุ] จะใช้งานแอฟและไลบรารี่ Blynk ทั้งในสมาร์ตโฟนและโปรแกรม ArduinoIDE ได้ จะต้องดำเนินติดตั้งก่อน สามารถศึกษาวิธีการจากงานครั้งที่ 26 ได้ที่ งานครั้งที่ 26 [iot Blynk #1] เริ่มการใช้งาน Blynk

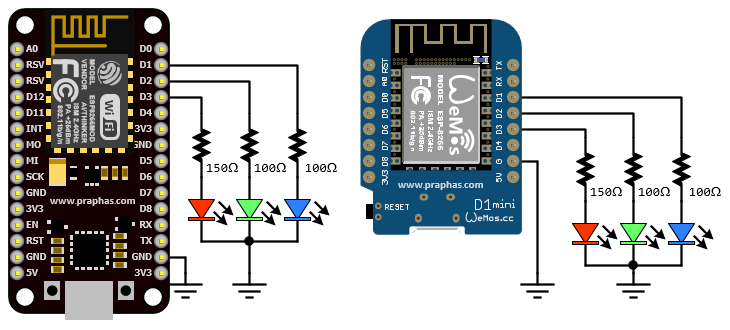

1. วงจรที่ใช้ทดลอง ทั้งบอร์ด NodeMCU และ WeMOS D1 mini


ส่วนจัดการแอฟ Blynk

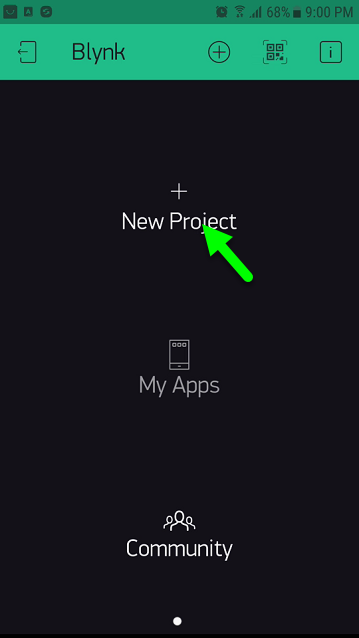

2. เปิดแอฟ Blynk ในมือถือแตะสร้างโปรเจคใหม่

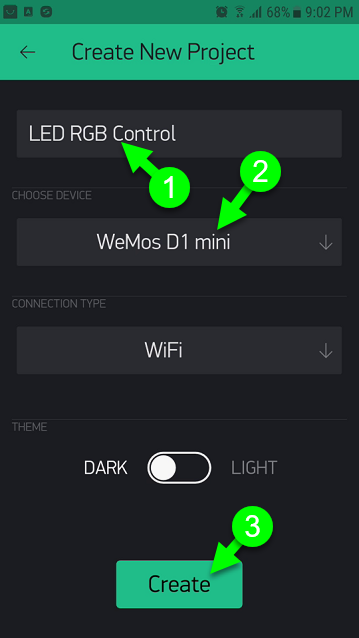

3. ดำเนินการกำหนดคุณสมบัติโปรเจค
    (1) ตั้งชื่อโปรเจค
    (2) เลือกบอร์ดที่ใช้ควบคุม
    (3) คลิกสร้าง

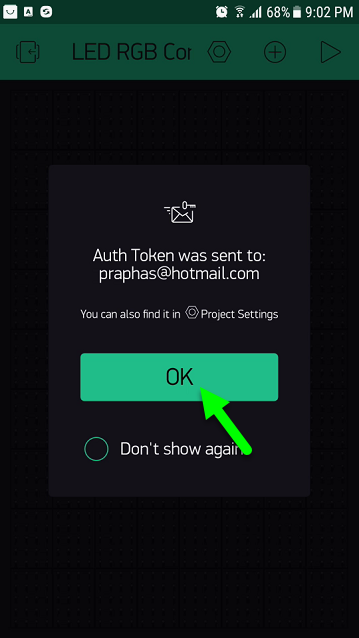

4. รหัส Token ของโปรเจคจะถูกส่งเข้าไปยังอีเมล์ (เป็นอีเมล์ที่ลงเบียนไว้ตอนล็อกอินแอฟ)

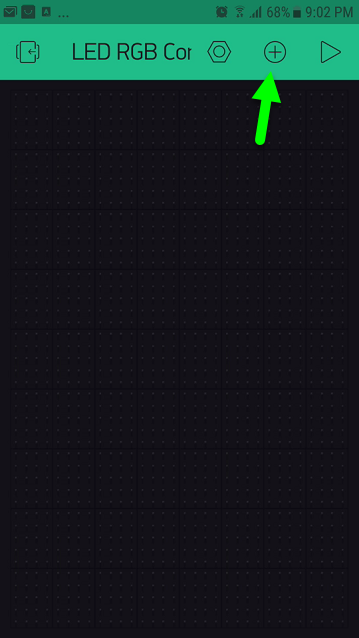

5. แตะที่เครื่องหมายบวกเพื่อเลือกวิตเจ็ทใช้งาน


6. แตะเลือกวิตเจ็ทที่เป็นแถบเลื่อน ในที่นี้เลือกแบบแนวนอน (ผู้ใช้งานสามารถเลือกแบบแนวตั้งได้)

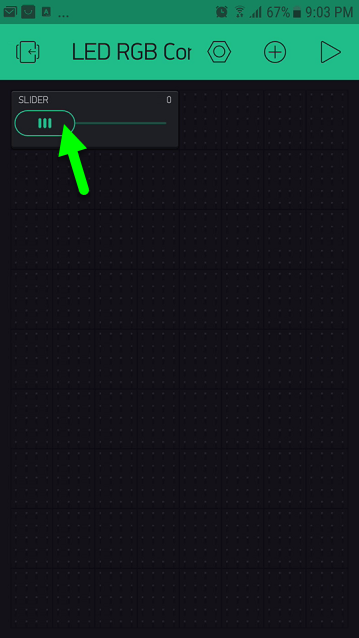

7. จะได้แถบเลื่อนบนหน้าพื้นที่ใช้งาน ทำการแตะเพื่อตั้งค่า

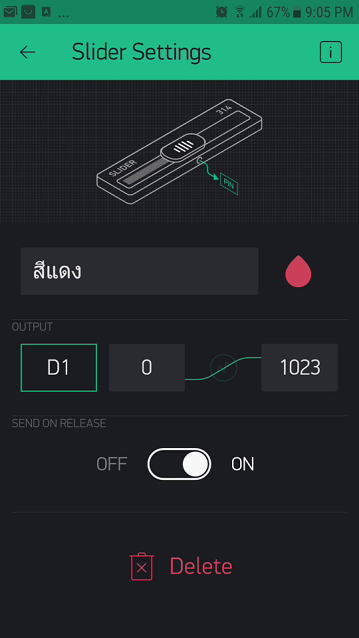

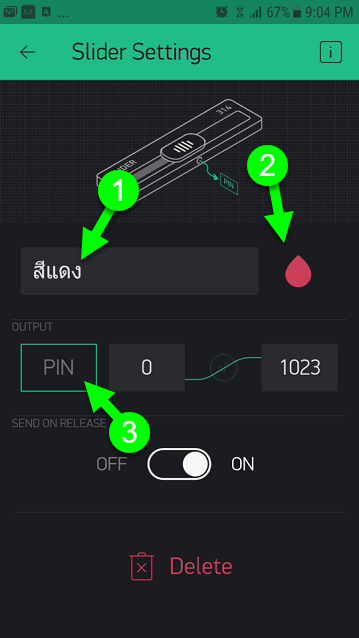

8. ทำการตั้งค่า
    (1) ตั้งชื่อแถบเลื่อน
    (2) เลือกสี
    (3) เลือกขาพอร์ตที่ใช้ควบคุม

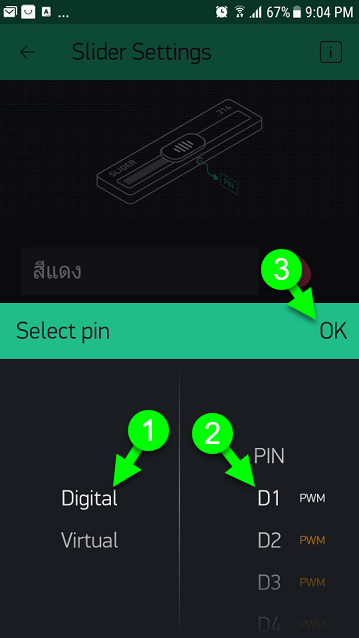

9. ทำการเลือกขา ซึ่งเป็นขาบอร์ดที่เชื่อม LED ไว้
    (1) เลือกชนิดขาเป็น Digital (เป็นขาจริงของบอร์ด)
    (2) เลือกขาพอร์ตที่ใช้ควบคุม ที่ต่อใช้งานในวงจรจริงไว้
    (3) เมื่อเลือกตรงกับค่าที่ใช้งานจริงที่บอร์ดให้แตะที่ OK


10. ผลการตั้งค่าของขาควบคุมสีแดง


11. ทำการเพิ่มวิตเจ็ทแถบเลื่อน เพื่อใช้ควบคุมสีเขียว แล้วทำการตั้งค่า

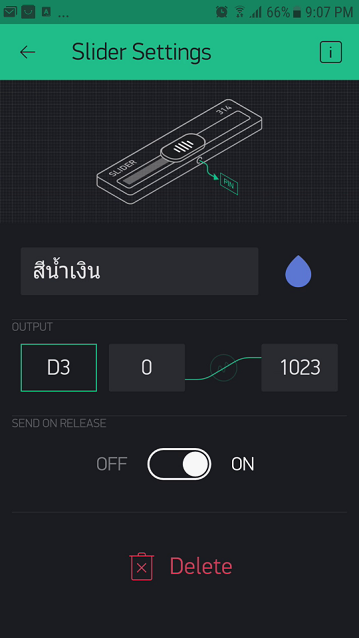

12. ทำการเพิ่มวิตเจ็ทแถบเลื่อน เพื่อใช้ควบคุมสีน้ำเงิน แล้วทำการตั้งค่า

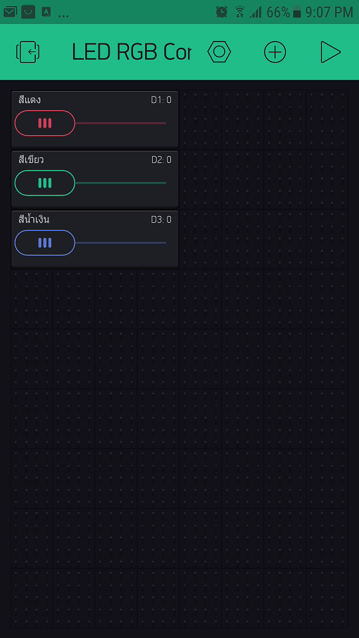

13. ผลการเพิ่มวิตเจ็ทควบคุม LED RGB ครบทั้ง 3 สี


ส่วนจัดการโค้ดโปรแกรมควบคุมบอร์ด

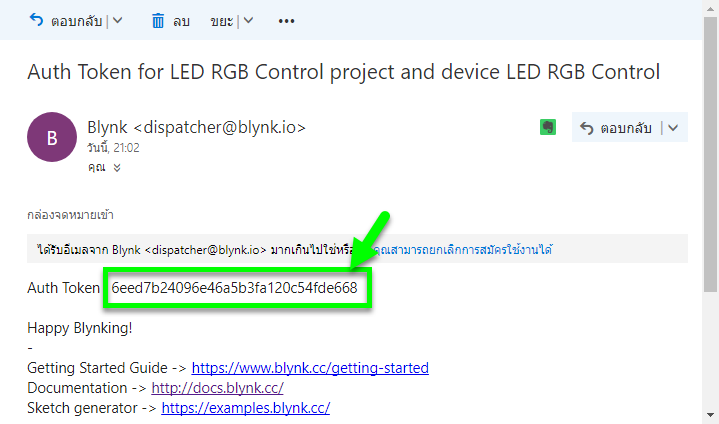

14. เปิดอีเมล์ทำการคัดลอกรหัส Token โปรเจค

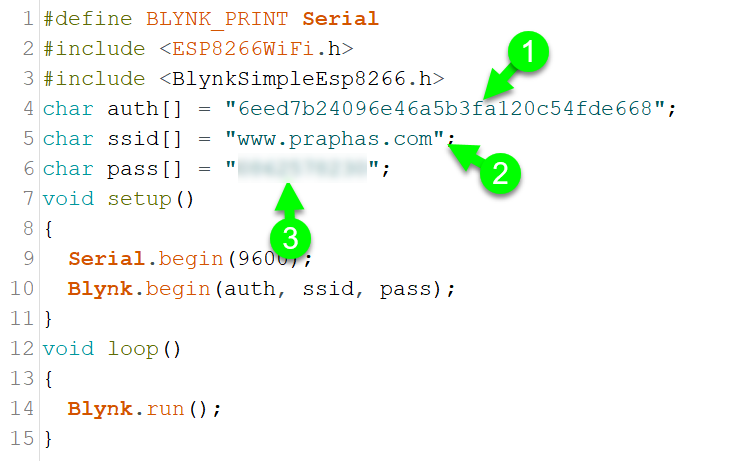

15. เขียนโค้ดควบคุม
    (1) วางรหัส Token ที่คัดลอกมาจากอีเมล์
    (2) ใส่ชื่อไวไฟที่บอร์ดควบคุมใช้เชื่อมต่อ
    (3) ใส่พาสเวิร์ดไวไฟ (ในกรณีที่ไวไฟมีการใช้รหัสผ่าน แต่ถ้าไม่มีให้ใช้ "")


โค้ดโปรแกรม
โค๊ด: [Select]
#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
char auth[] = "6eed7b24096e46a5b3fa120c54fde668";
char ssid[] = "wifi name";
char pass[] = "wifi password";
void setup()
{
  Serial.begin(9600);
  Blynk.begin(auth, ssid, pass);
}
void loop()
{
  Blynk.run();
}

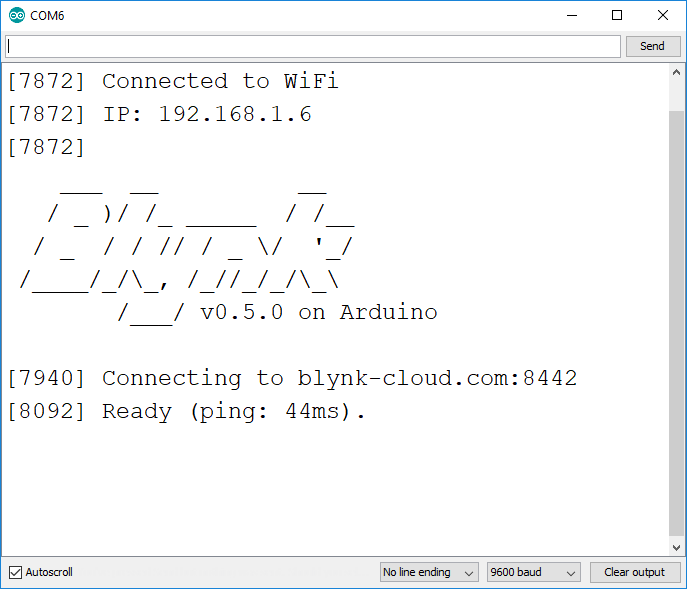

16. ทำการอัพโหลดลงบอร์ด เปิดหน้าต่าง Serial monitor จะได้ดังรูป แต่ถ้าหากยังนิ่งให้ทดลองกดสวิตช์รีเซตที่บอร์ด


ทดสอบการทำงาน

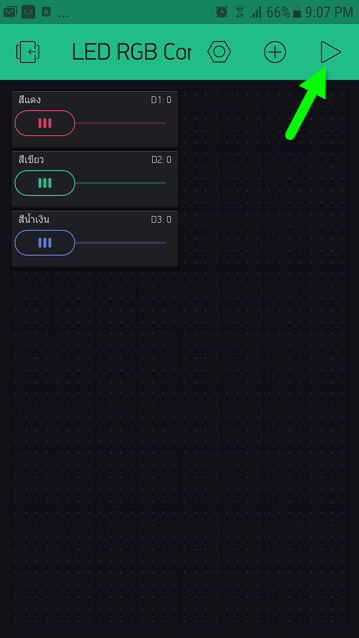

17. กลับไปที่แอฟ Blynk ทำการแตะตัวสามเหลี่ยมเพื่อรันแอฟ

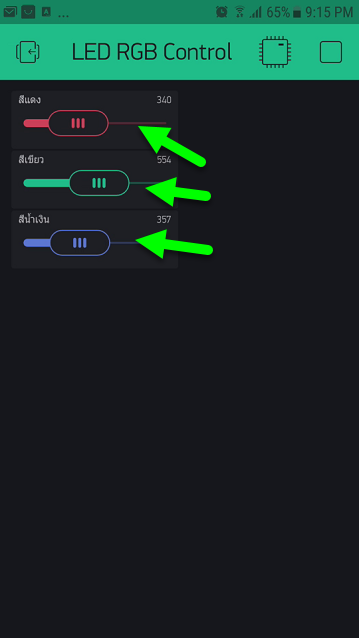

18. ทดสอบการเลื่อนแถบเลื่อนของแต่ละตัว

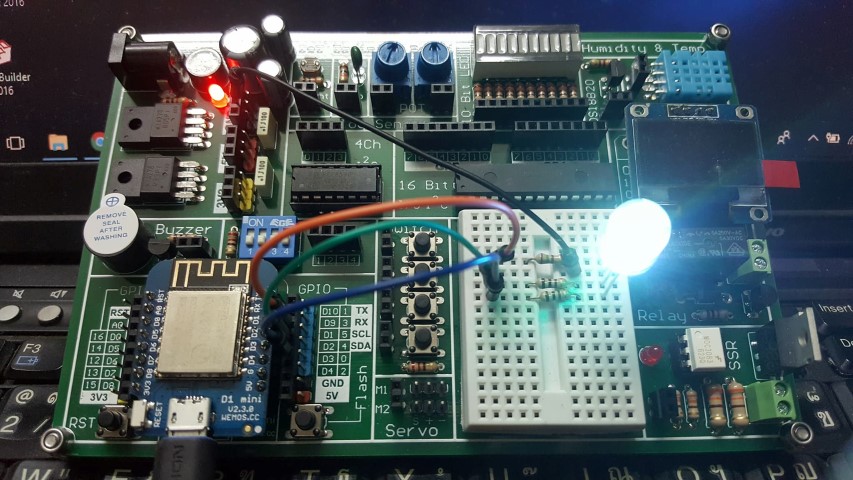

19. ตรวจสอบผลการทำงานที่บอร์ดจริง
