งานครั้งที่ 32 [iot#7 ThinkSpeak] การแสดงความชื้น/อุณหภูมิขึ้นเวปไซต์ ThingSpeak
ThingSpeak เป็นเวปไซต์ที่ให้บริการเก็บข้อมูลและแสดงผล ซึ่งสามารถนำมาใช้ในงาน iot ได้เพียงแต่มีข้อแม้ว่าข้อมูลในการส่งขึ้นไปบันทึกค่าแต่ละครั้งจะต้องไม่น้อยกว่า 15 วินาที (หากละเมิดอาจถูกแบนได้) งานครั้งนี้เป็นการแสดงค่าความชื้นและอุณภูมิบนหน้าเวปไซต์ ดังนั้นตัวบอร์ดต้องอ่านค่าจากตัวเซนเซอร์ให้ได้ก่อน ตัวเซนเซอร์ที่ใช้ในการทดลองนี้ใช้เบอร์ DHT11 ซึ่งขั้นตอนการเขียนโค้ดคำสั่งเพื่ออ่านค่าได้ทดลองผ่านมาแล้วในใบงานที่ 8 (DHT22 กับ DHT11 ใช้โค้ดตัวเดียวกันเพียงแต่แก้การกำหนดค่าเพียงคำสั่งเดียว) หากยังไม่ได้ติดตั้งไลบรารี่สำหรับเซนเซอร์ DHT ให้กลับไปศึกษาใน เขียนโปรแกรมอ่านค่าอุณหภูมิและความชื้นด้วย DHT22 เบื้องต้น สำหรับงานครั้งนี้มีขั้นตอนการดำเนินการทดลองเป็นดังนี้

[ขั้นตอนการดำเนินการ]
-ลงทะเบียนใช้งานเวปไซต์ ThingSpeak
-สร้างช่องใช้งาน
-นำค่า API Key มาเขียนโค้ดเพื่อส่งข้อมูลขึ้นเซิร์ฟเวอร์

ซึ่งรายละเอียดเป็นดังนี้

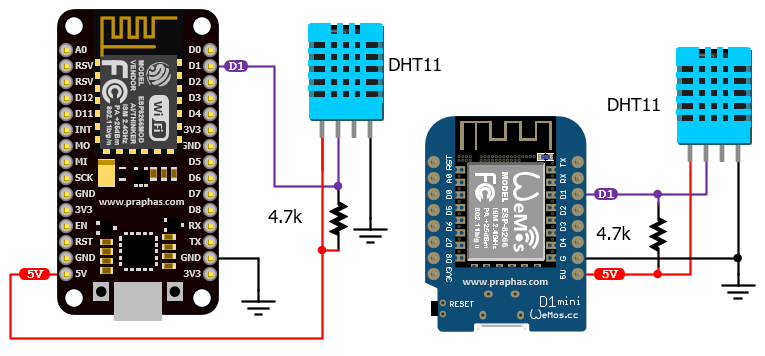

1. วงจรที่ใช้ทดลอง ทั้งที่เป็นบอร์ด NodeMCU และ WeMOS D1 mini


ส่วนจัดการเวปไซต์

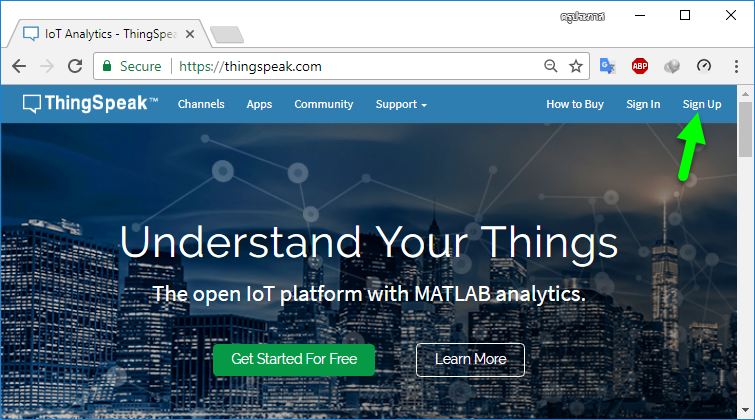

2. เข้าเวปไซต์ https://thingspeak.com คลิกที่ Sign Up เพื่อลงทะเบียนใช้งาน

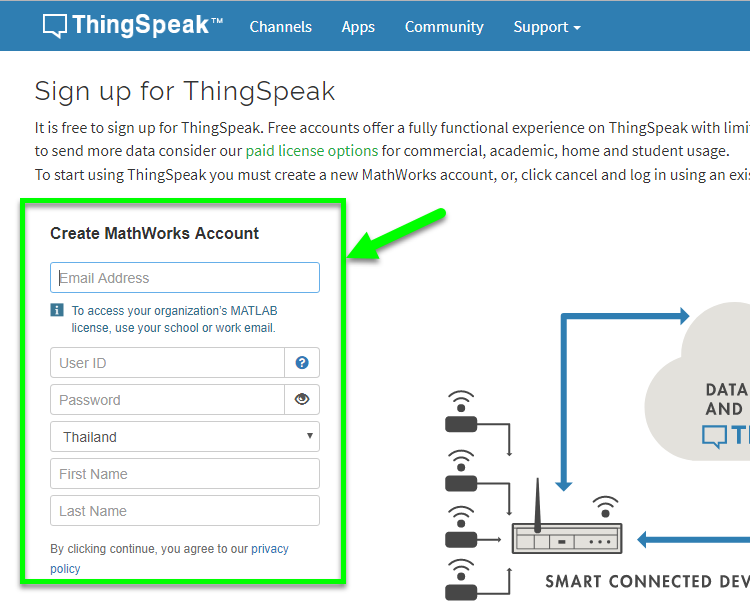

3. กรอกข้อมูลลงทะเบียนใช้งาน ใช้อีเมล์จริงเนื่องจากจะต้องมีการดำเนินการยืนยันการลงทะเบียน


4. ตัวอย่างการกรอกข้อมูลลงทะเบียน

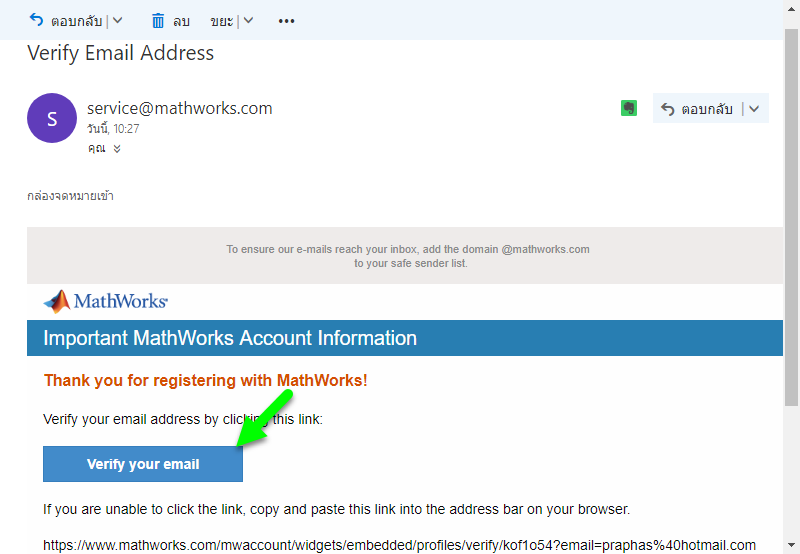

5. เปิดอีเมล์ทำการคลิกที่ปุ่มเพื่อยืนยันการลงทะเบียน


6. หน้าเวปจะแสดงผลการลงทะเบียน

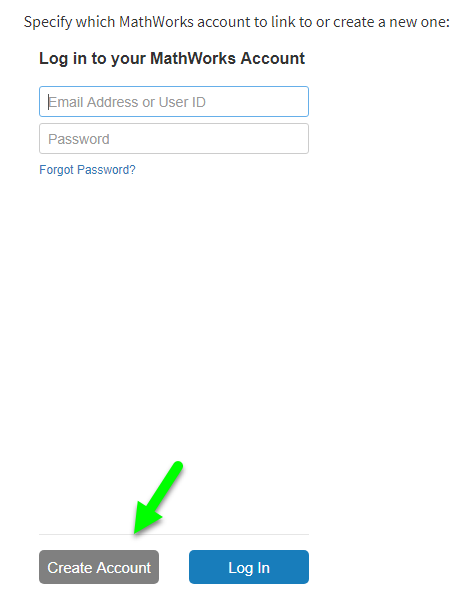

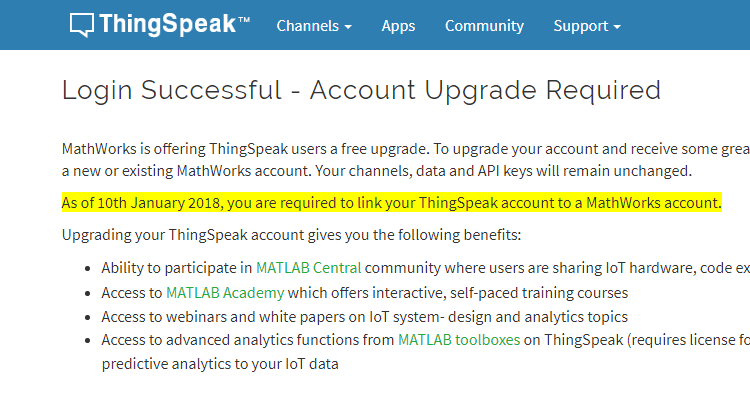

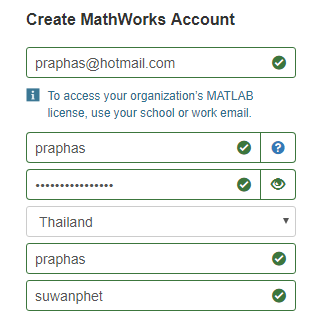

7. สำหรับเวอร์ชั่นปัจจุบัน (30/1/2018) ทางเวปไซต์ให้ผู้ใช้งานลงทะเบียน MathWorsk ด้วย (ดำเนินการให้เสร็จสิ้น)

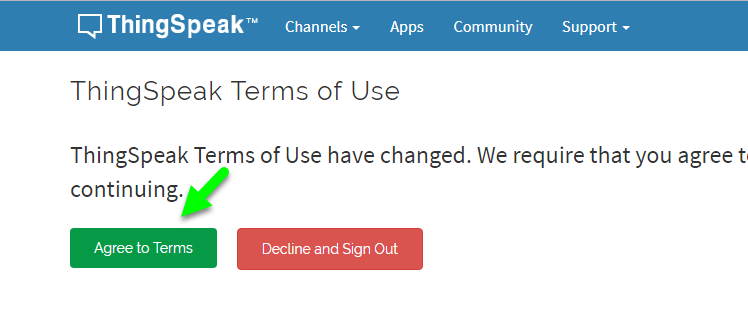

8. คลิกยอมรับ

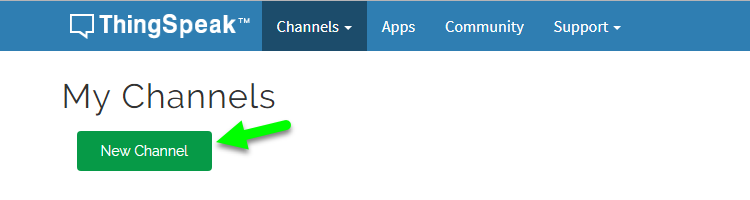

9. คลิกสร้างช่อง (Channel) ใช้งาน

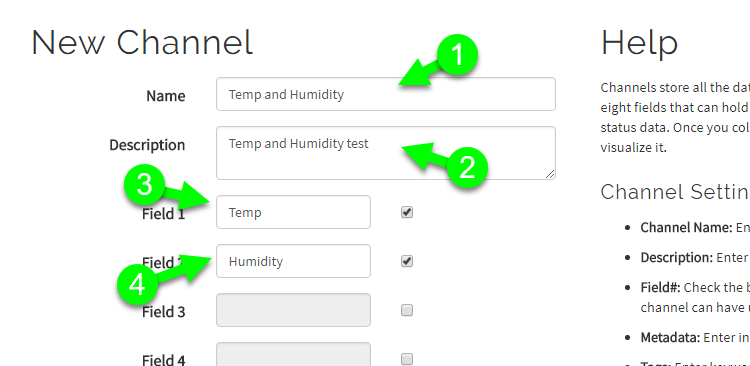

10. ตั้งค่าช่อง (Channel Settings)
    (1) ชื่อกราฟ
    (2) คำอธิบาย
    (3) ชื่อข้อมูลของกราฟในฟิลด์ที่ 1
    (4) ชื่อข้อมูลของกราฟในฟิลด์ที่ 2
*ตัวอย่างนี้แสดงผลข้อมูล 2 ชุด ซึ่งใน 1 ช่องสามารถแสดงผลข้อมูลได้สูงสุด 8 ชุด

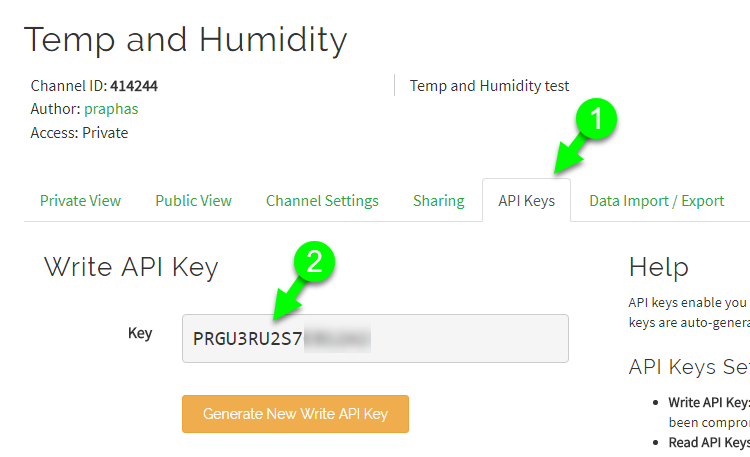

11. คลิกที่ API Keys ทำการคัดลอกคีย์เพื่อนำไปใช้ในโค้ดโปรแกรม


ส่วนจัดการโค้ดโปรแกรมควบคุมบอร์ด

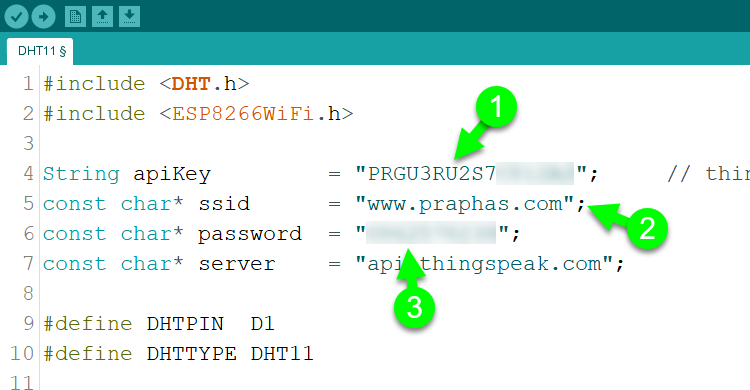

12. แก้ค่าต่าง ๆ ของโค้ดโปรแกรมดังนี้
    (1) รหัส apiKey ที่คัดลอกมาจากเวปไซต์
    (2) ใส่ชื่อไวไฟที่บอร์ดควบคุมใช้เชื่อมต่อ
    (3) ใส่พาสเวิร์ดไวไฟ (ในกรณีที่ไวไฟมีการใช้รหัสผ่าน แต่ถ้าไม่มีให้ใช้ "")

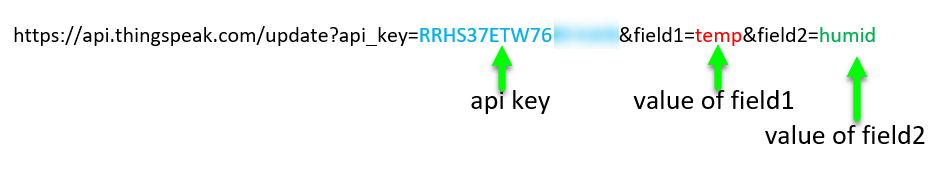

13 รายละเอียดของ api

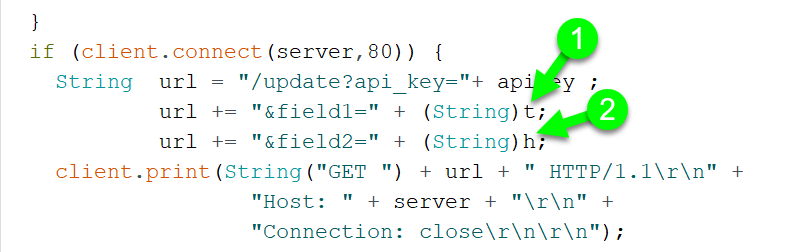

14 จุดที่รวมเอาค่าตัวแปรอุณภูมิและความชื้นที่ใช้ส่งขึ้นเซิร์ฟเวอร์ สามารถเพิ่มข้อมูลได้โดยส่งได้สูงสุด 8 ฟิลด์ สำหรับตัวอย่างนี้เป็นการส่งข้อมูลจำนวน 2 ฟิลด์โดยฟิลด์แรกส่งค่าตัวแปร t และฟิลด์สองส่งค่าตัวแปร h


โค้ดโปรแกรม
โค๊ด: [Select]
#include <DHT.h>
#include <ESP8266WiFi.h>

String apiKey         = "apiKey";     // thingspeak API key,
const char* ssid      = "wifi name";
const char* password  = "wifi password";
const char* server    = "api.thingspeak.com";

#define DHTPIN  D1
#define DHTTYPE DHT11

DHT dht(DHTPIN, DHTTYPE);
WiFiClient client;

void setup() {

  Serial.begin(115200);
  delay(10);
  dht.begin();

  WiFi.begin(ssid, password);

  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");
}
void loop() {

  float h = dht.readHumidity();
  float t = dht.readTemperature();
  if (isnan(h) || isnan(t)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }
  if (client.connect(server,80)) {
    String  url = "/update?api_key="+ apiKey ;
            url += "&field1=" + (String)t;
            url += "&field2=" + (String)h;
    client.print(String("GET ") + url + " HTTP/1.1\r\n" +
                   "Host: " + server + "\r\n" +
                   "Connection: close\r\n\r\n");
    Serial.print("Temp: ");
    Serial.print(t);
    Serial.print(" *C  and Humidity: ");
    Serial.print(h);
    Serial.println("% ");
  }
  client.stop();
  Serial.print("Waiting...");
  delay(20000);  // thingspeak needs minimum 15 sec delay between updates
}

ทดสอบการทำงาน

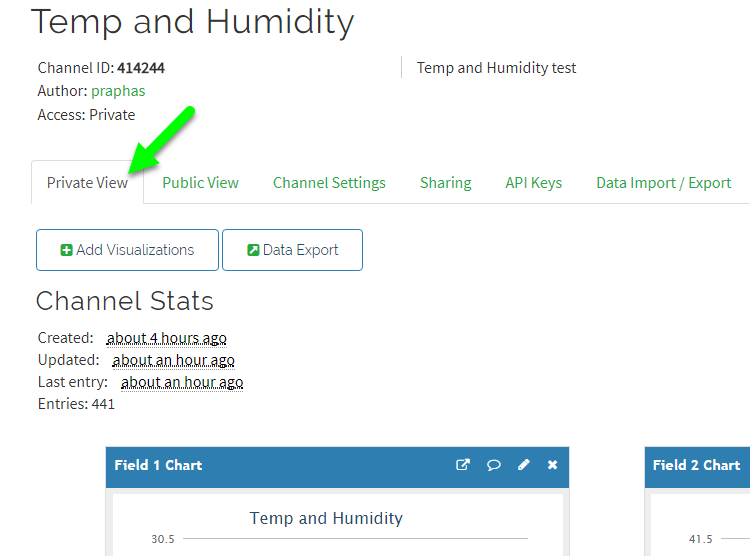

15. คลิกที่ Private view

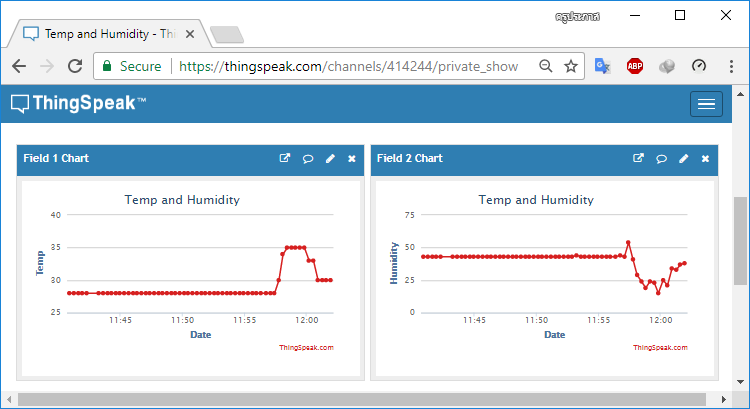

16. สังเกตผลที่ได้ จะมีข้อมูลค่อย ๆ ทะยอยเข้ามาทุก ๆ 20 วินาทีตามที่โค้ดโปรแกรมเขียนไว้


กรณีที่ต้องการชี้จุดที่วางบอร์ดเพื่อแสดงตำแหน่งของการวัด

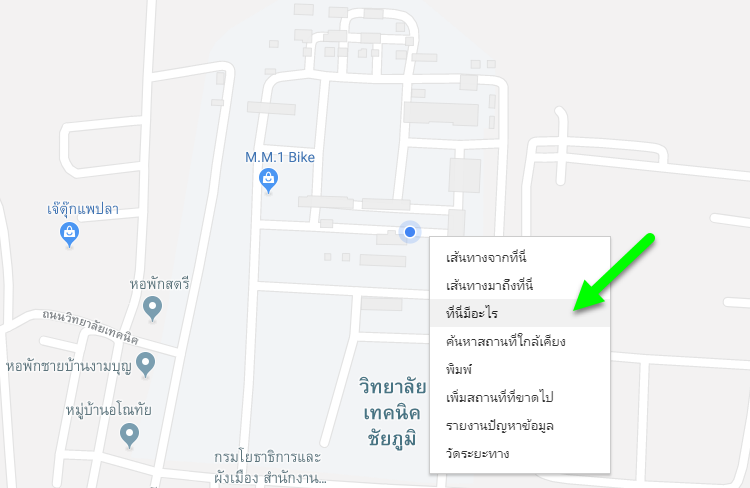

17. เข้าเวปไซต์กูเกิลแมพ คลิกขวาที่ตำแหน่งที่ต้องการชี้จุด คลิกที่คำว่า "ที่นี่มีอะไร"

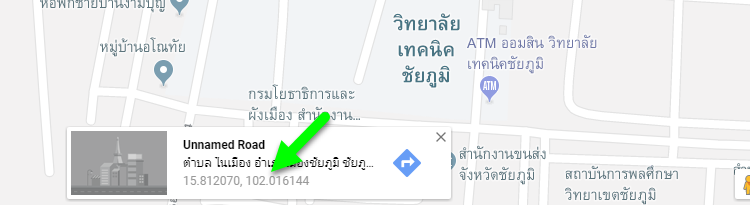

18. คลิกบริเวณตัวเลขพิกัด

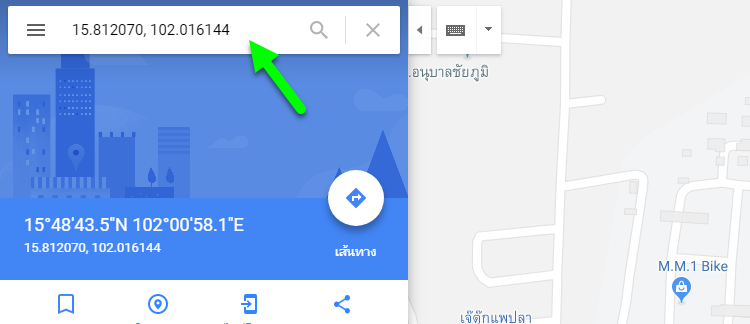

19. คัดลอกพิกัด (ดับเบิลคลิกที่ตัวเลขแล้ว Ctrl+c)

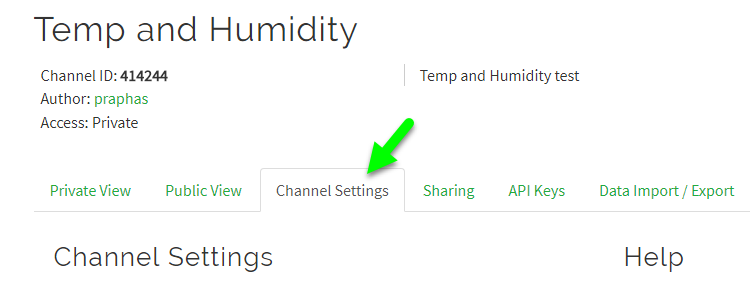

20. ที่เวปไซต์ ThingSpeak คลิกที่ Channel Settings

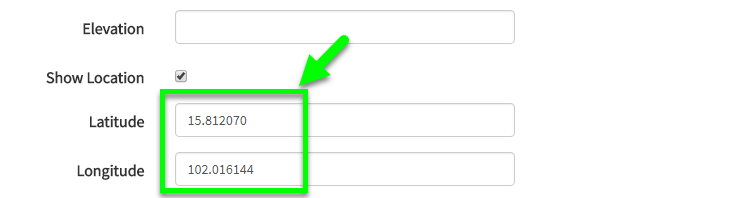

21. วางพิกัดที่คัดลองมา

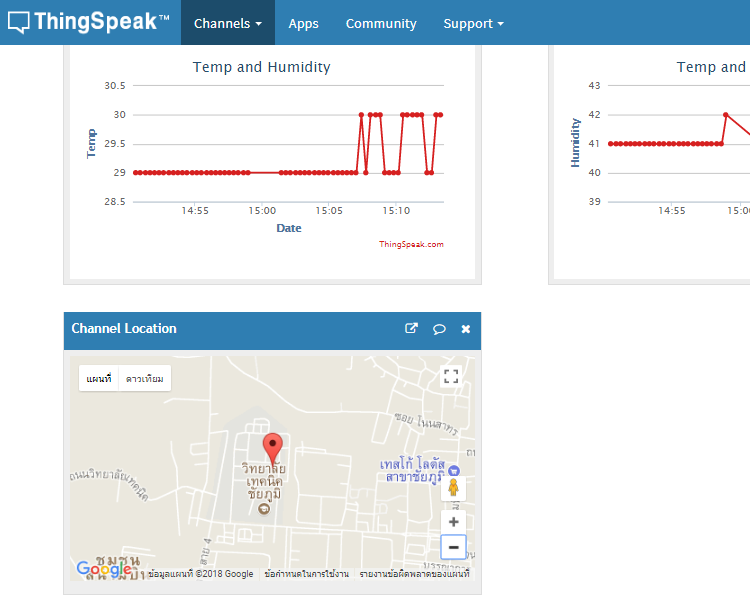

22. ผลที่ได้

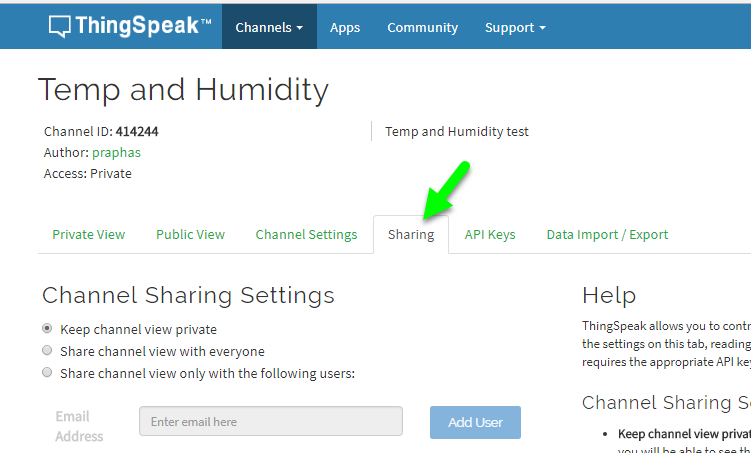

23. ในกรณีที่ต้องการแชร์ข้อมูล (ผู้อื่นสามารถเห็นผลได้) ให้ทำการกำหนดสิทธิ์ที่ Sharing

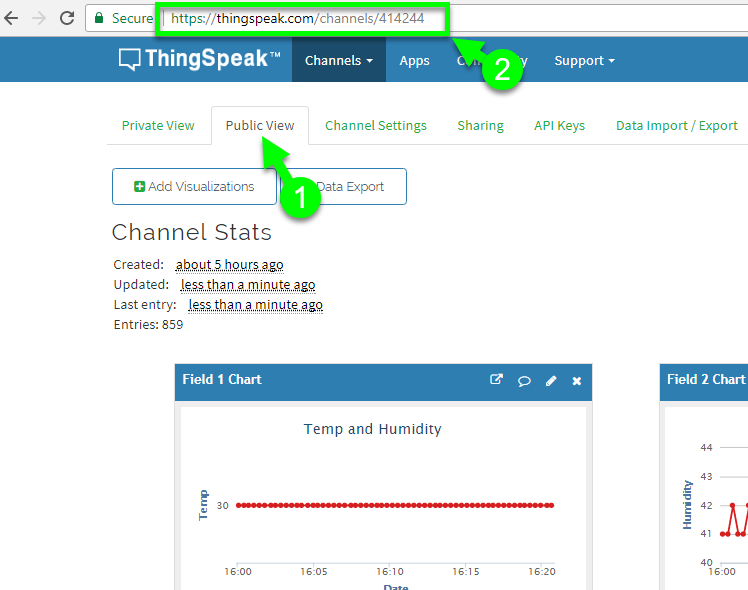

24. การแชร์คลิกที่ Public View (คัดลอก URL เพื่อใช้ในการแชร์ได้)


25. การเชื่อมต่อ
