ลายปริ้นวงจรบอร์ดทดลอง IOT รุ่น ESP32 [V.2019.2]
  ลายปริ้นที่ใช้ในการศึกษาทดลองค้นคว้าเกี่ยวกับเทคโนโลยี IoT (Internet of Things) โดยบอร์ดทดลองนี้ใช้โมดูลที่ใช้ชิพ ESP32 รุ่นที่มีขาใช้งาน 30 ขา (รุ่น DOIT DevKit)


มีรายละเอียดดังนี้

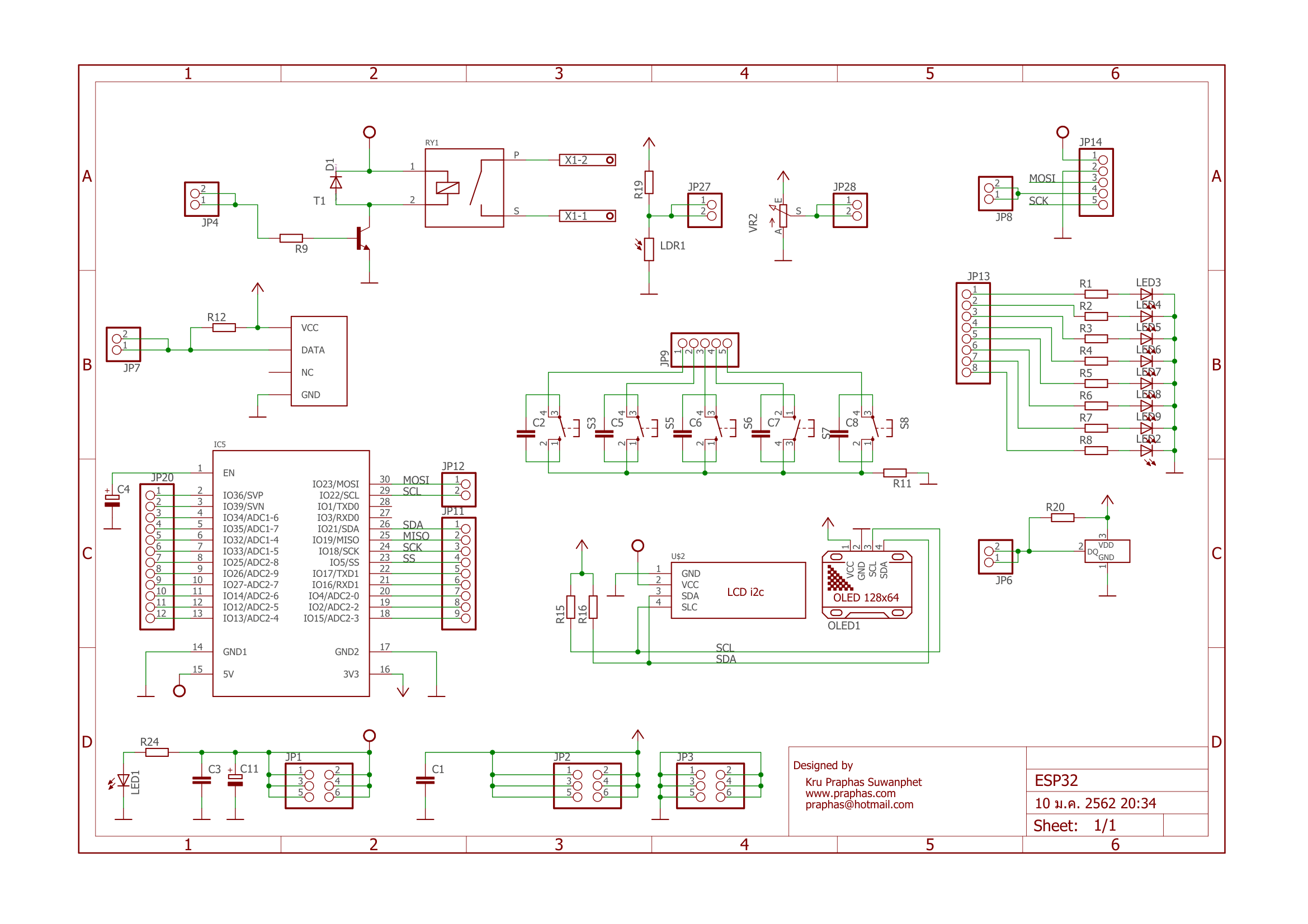

1. ลายวงจรของบอร์ดทดลอง

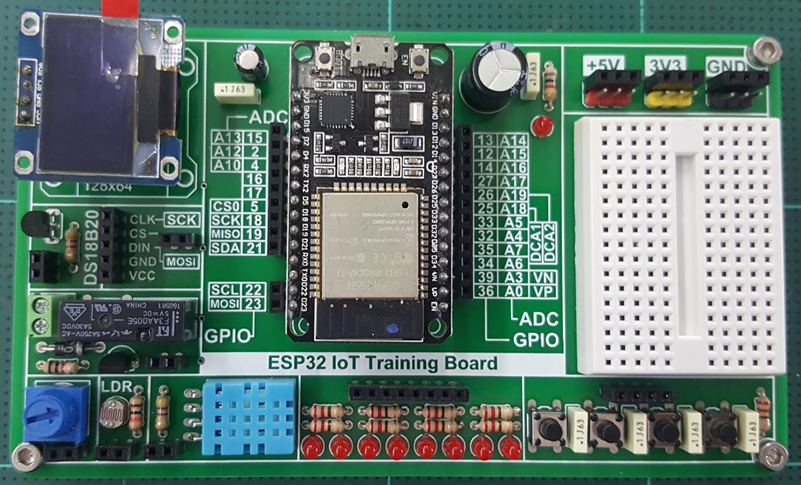

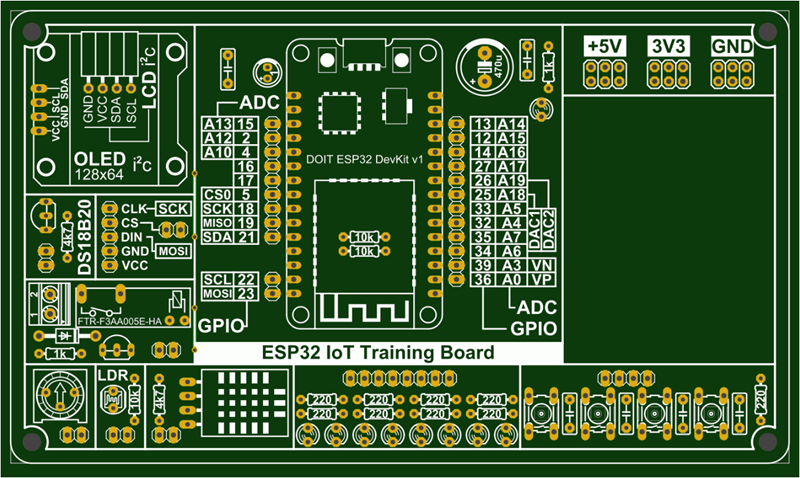

3. ตำแหน่งการจัดวางอุปกรณ์



*ได้ปรับย้ายตำแหน่งตัวเก็บประจุ 2 ตัวด้านบนเพื่อหลบการเกยของขอบ LCD i2c ที่นำมาเสียบลงบอร์ด

4. ไฟล์ต้นแบบสำหรับส่งโรงงานผลิต (Gerber File) สามารถดาวน์โหลดได้ที่
https://drive.google.com/file/d/1y2HR90ZAfJMw-Tb7ZrXVZm7amqmicvBD/view?usp=sharing
ขนาด PCB สำหรับกำหนดค่าตอนสั่งผลิตมีขนาด 81.28x139.10 mm หรือขนาด 3.2x5.5 inch

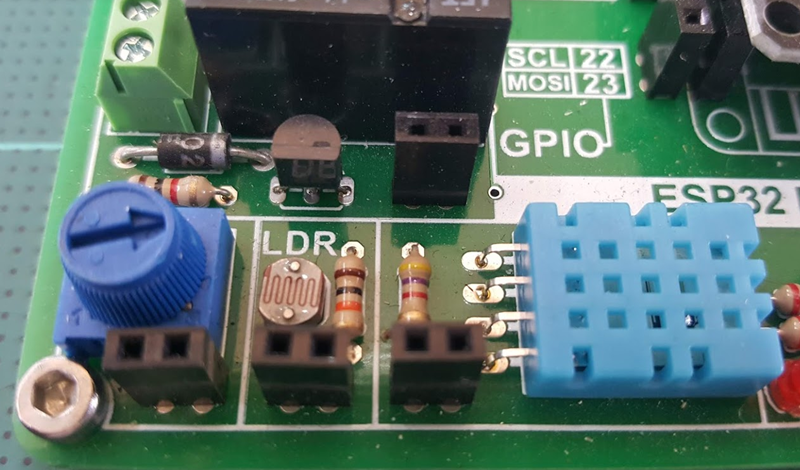

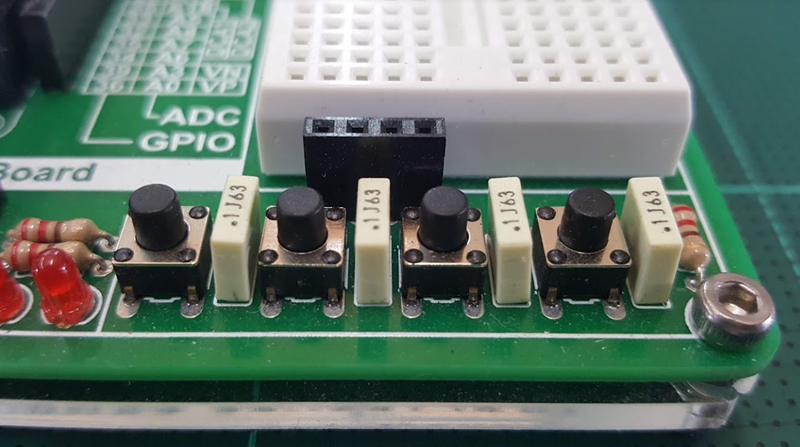

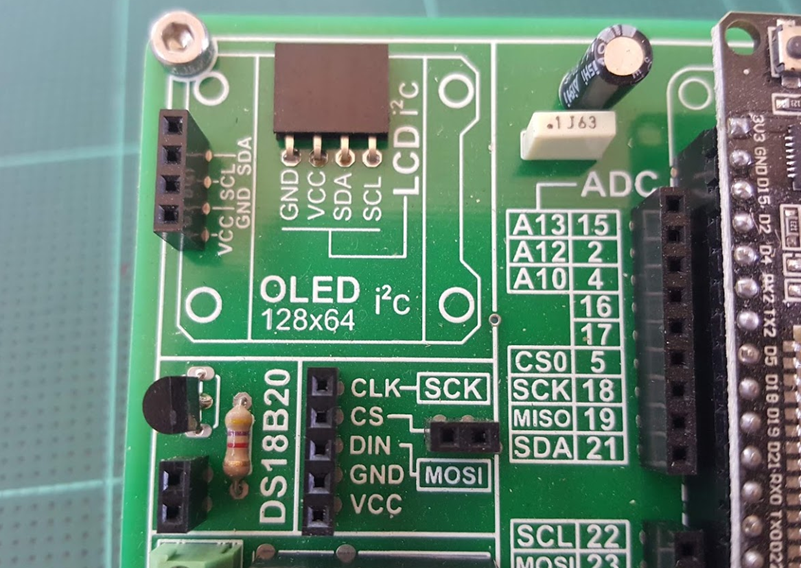

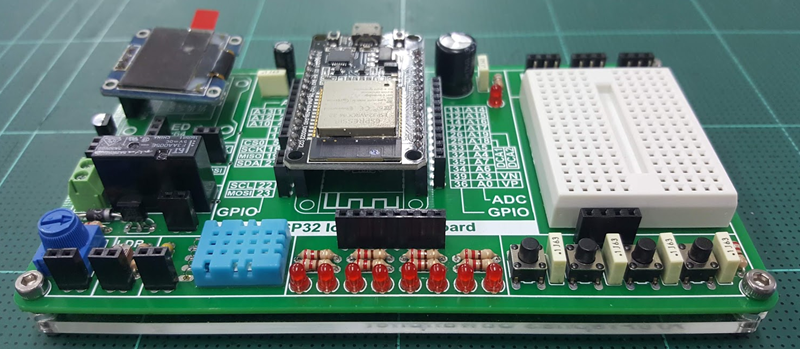

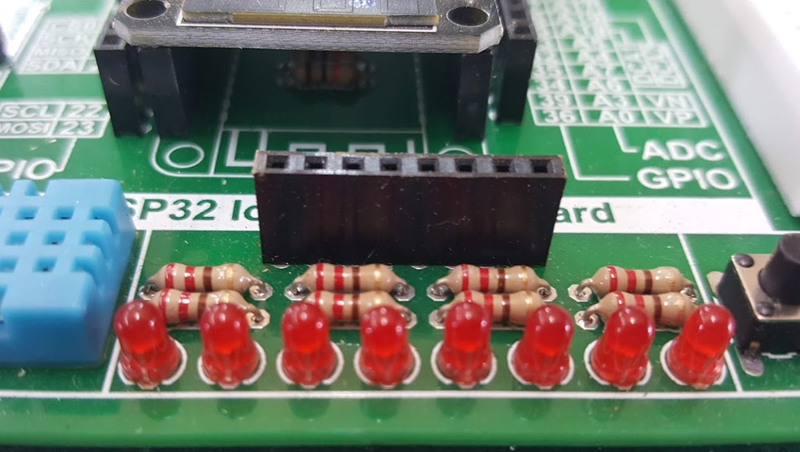

5. การจัดวางอุปกรณ์ในบอร์ดทดลองตำแหน่งต่าง ๆ

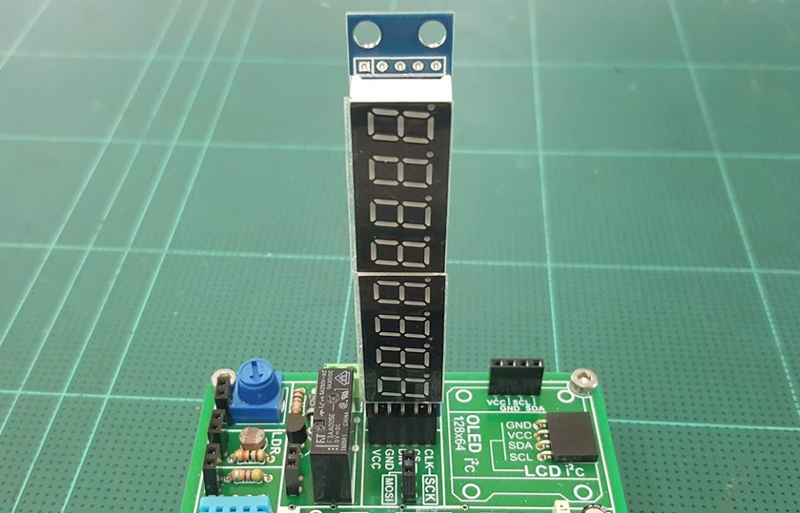

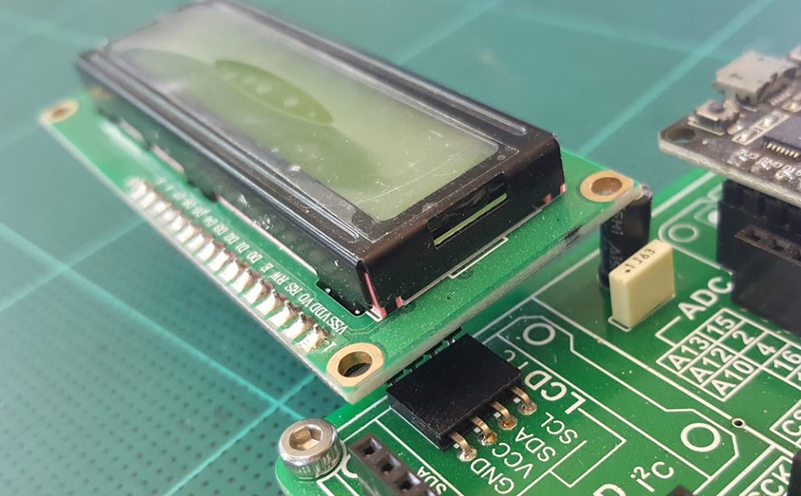

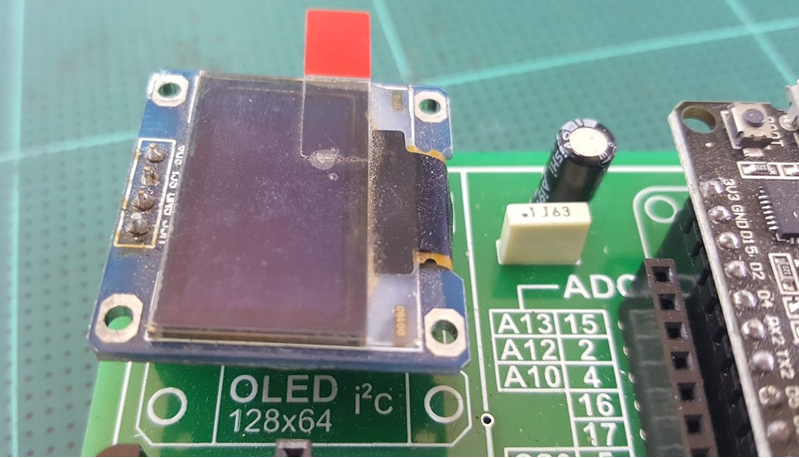

ุ6. การต่อพ่วงกับตัวแสดงผลแบบต่าง ๆ ที่ออกแบบคอนเน็คเตอร์รองรับไว้







« แก้ไขครั้งสุดท้าย: มีนาคม 27, 2020, 08:08:35 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 706
    • ดูรายละเอียด
    • อีเมล์
Re: ลายปริ้นวงจรบอร์ดทดลอง IOT รุ่น ESP32 [V.2019.2]
« ตอบกลับ #1 เมื่อ: มีนาคม 24, 2020, 02:05:07 PM »

รายการอุปกรณ์ (คลิกที่รายการเพื่อสั่งซื้อได้)

www.es.co.th
ลำดับที่รายการจำนวนตัว
10.1uF6
21uF1
3470uF1
41N40021
5BC5471
6Female Pin Header1x121
7Female Pin Header1x27
8Female Pin Header1x33
9Female Pin Header1x42
10Female Pin Header1x51
11Female Pin Header1x81
12Female Pin Header1x91
13Pin Header Connector 40 Pins1
14LDR1
15LED3mm9
16RELAY-FTR-F3AA0051
17Tactile Switches5
18Terminal Box 2 Pin1

รายการอุปกรณ์

www.arduinoall.com
ลำดับที่รายการจำนวนตัว
1Resistor 220 (ใช้งาน 9 ตัว)1 แพค
2Resistor 10k(ใช้งาน 3 ตัว)1 แพค
3Resistor 1k (ใช้งาน 2 ตัว)1 แพค
4Resistor 4k7 (ใช้งาน 2 ตัว)1 แพค
5Female Pin Header1x152
6Female Pin Header 1x4-901
7Trim POT-3386P1
8OLED 128x64 0.96"1
9LCD i2c 16x21
10MAX7219 7-segment 8 digit1
11DHT111
12DS18B201
13BreadBoard 1701
14ESP32 DOIT DevKit1
หมายเหตุ
1. ตัวต้านทานจาก ArduinoALL จัดแพคไว้ 10 ตัวต่อ 1 แพค

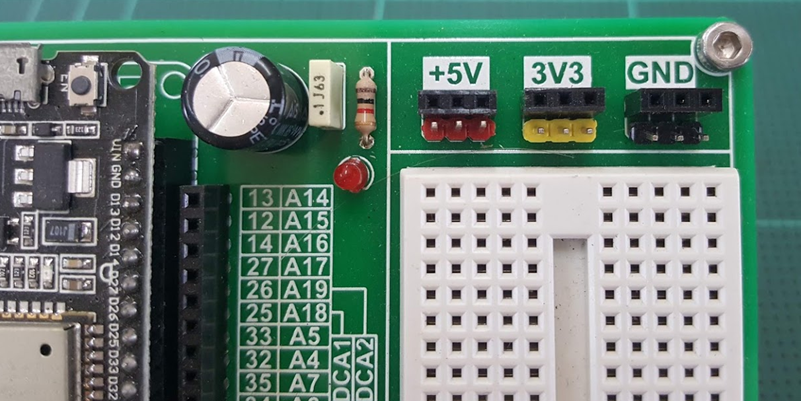

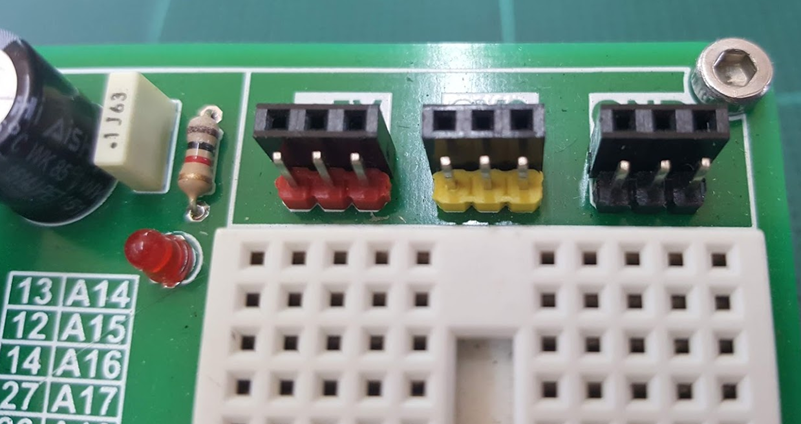

2. จุดจ่ายไฟ (5V, 3.3V, GND) ใช้ Female Header 1x3 กับ  Pin Header ตัดเอา 3 ขา แล้ววางคู่กัน ดังรูป

สามารถเลือกซื้อชนิดที่มีสีที่แตกต่างแล้วตัดมาใช้งานได้ดังรูปบอร์ดทดลองข้างต้น
