การคัดลอกลายปริ้นจากต้นแบบ

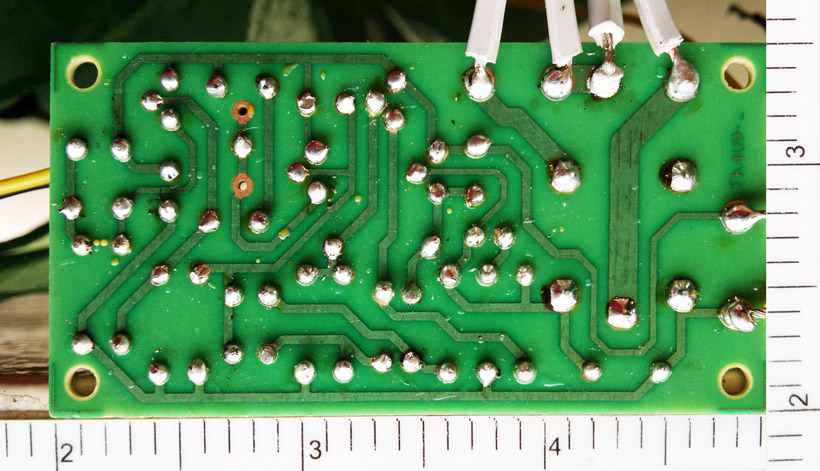

เป็นการออกแบบลายปริ้นจากต้นแบบที่มีอยู่ ซึ่งต้นแบบนั้นอาจเป็นแผ่นปริ้นตัวจริงหรือเป็นลายปริ้นจากหนังสือเอกสารตำรา การฝึกปฏิบัติในครั้งนี้ครูเป็นผู้เตรียมต้นแบบไว้ให้ ซึ่งต้นแบบที่มอบหมายเป็นต้นแบบที่ดำเนินการปรับแก้เอียงเรียบร้อยแล้ว

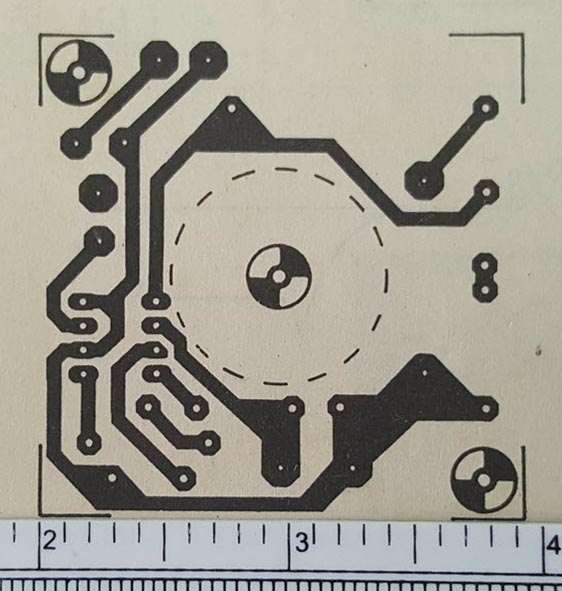

ภาพต้นแบบ


ขั้นตอนฝึกปฏิบัติ
1. ตั้งค่ากริดให้เป็น 100mil เนื่องจากต้นแบบมีไอซีเป็นอุปกรณ์บนปริ้น โดยจะใช้ระยะของขาไอซีในการปรับสเกล
2. โหลดภาพต้นแบบ แล้วทำการปรับสเกลและระยะ x,y ให้จุดตัดของกริดอยู่ตรงกลาง PAD ขาไอซีทุกขาพอดี

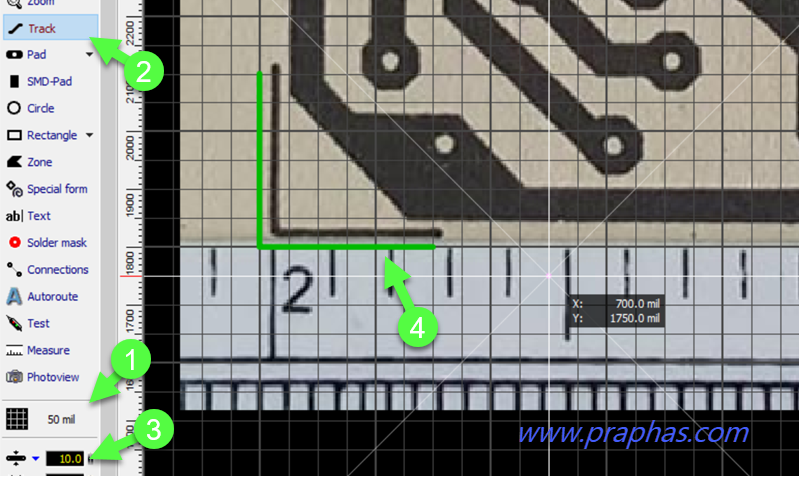

3. ตั้งกริดที่ 50mil วาดเส้นลายปริ้น Track ขนาด 10mil ที่มุมปริ้น (ไม่จำเป็นต้องตรงกับแบบ แต่ต้องอยู่ในระนาบตรงกันทั้ง 4 มุม)

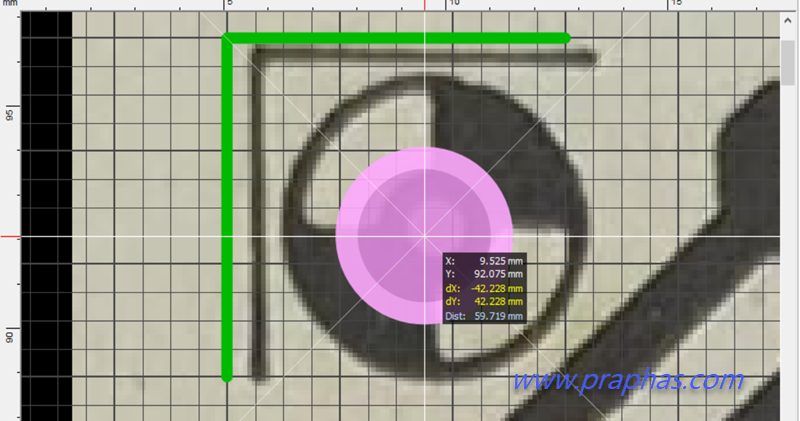

4. วาง PAD รูยึดปริ้นที่มุมปริ้น โดยขนาดรูเป็น 3mm (ใช้สกรู M3) และขอบขนาด 4mm

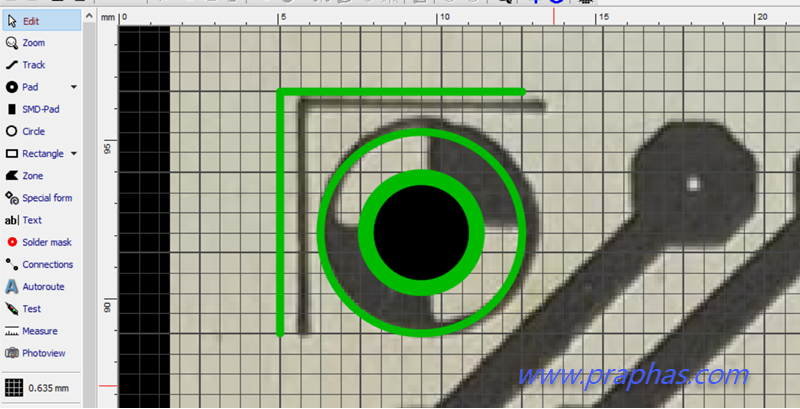

5. วาดวงกลมรอบจุดรูยึด (ใช้ขนาดที่เหมาะสม)

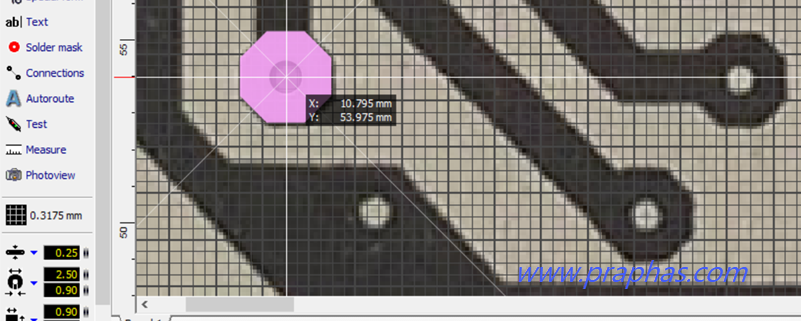

6. ตั้งค่ากริดเป็น 0.3175mm วาง PAD ทุกตัวบนปริ้น(ปรับขนาดให้เท่ากับต้นแบบ) หากการวางมีการกระโดด ให้กดปุ่ม Shift ช่วยลดกริดลงครึ่งหนึ่ง หรือกดปุ่ม Ctrl เพื่อปิดกริด


7. ผลการวาง PAD

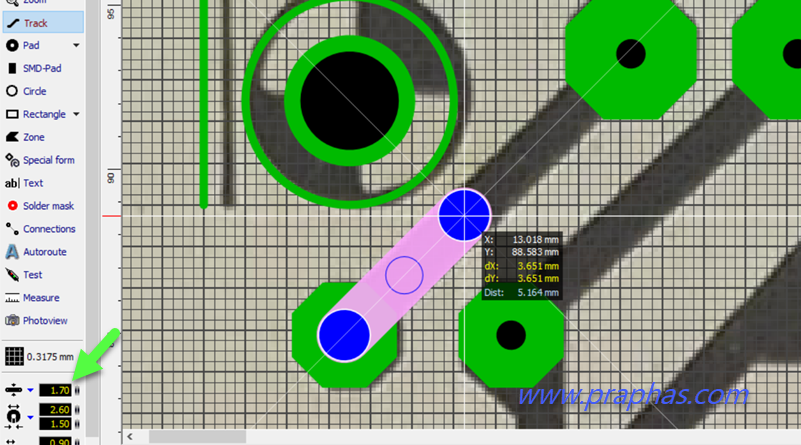

8. ลากเส้นลายปริ้น Track โดยปรับให้ขนาดเส้นใกล้เคียงกับแบบ

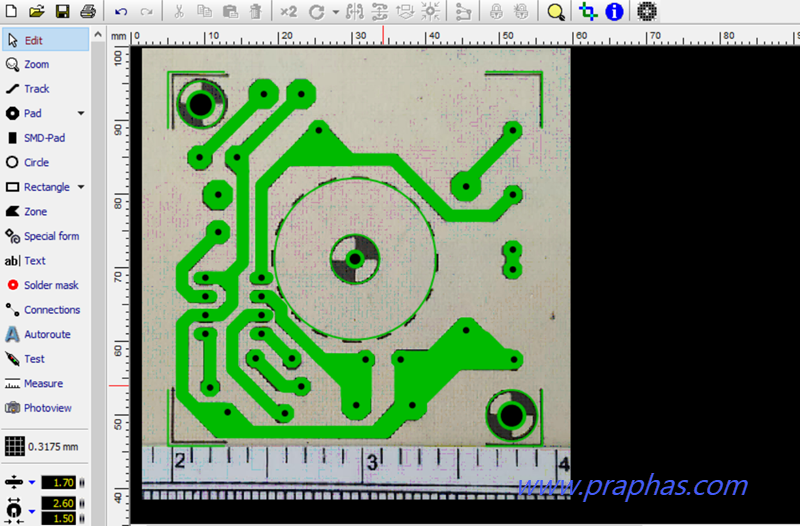

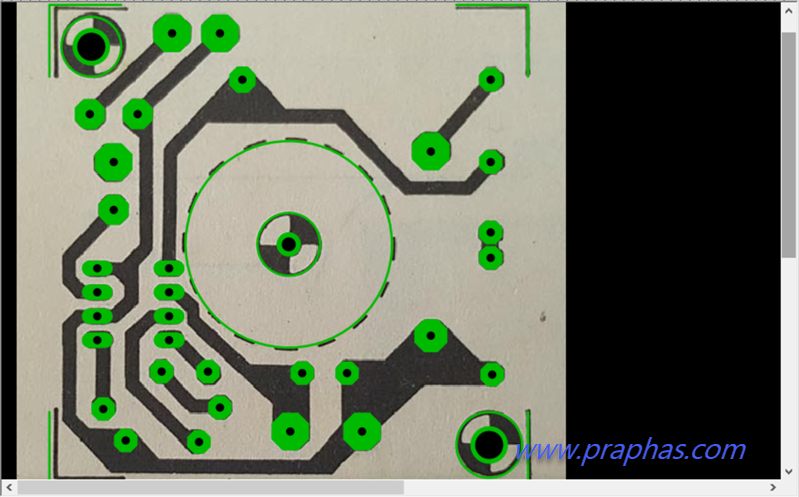

9. ผลการลากเส้นลายปริ้น

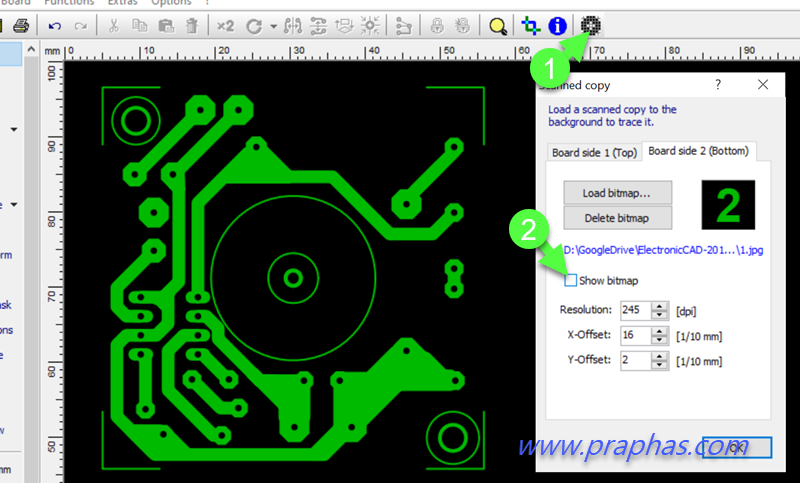

10. ปิดการแสดงภาพต้นแบบ

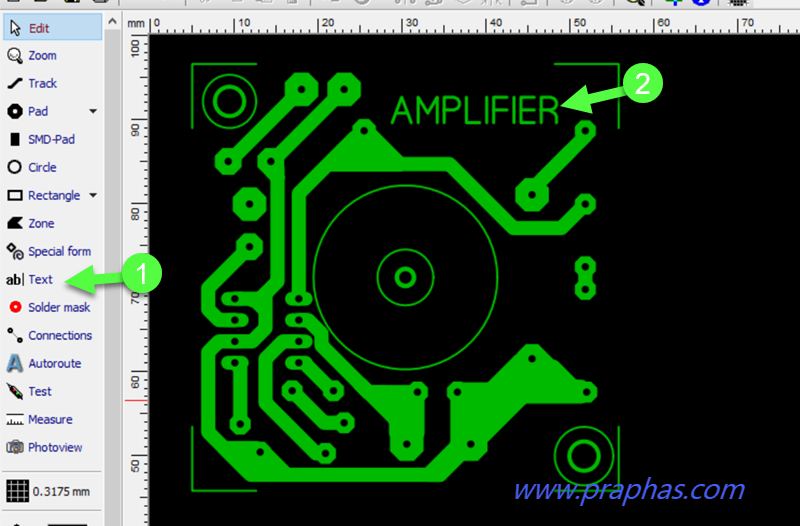

11. ใส่ข้อความ
- หากการคัดลอกเป็นการมองลายทองแดงด้านล่าง ตัวข้อความจะต้องอ่านได้
- หากการดำเนินการเป็นการมองจากด้านบนของปริ้นแต่เป็นลายทองแดงด้านล่า ตัวข้อความจะกลับด้านโดยต้องอ่านไม่ได้
« แก้ไขครั้งสุดท้าย: มิถุนายน 20, 2022, 11:26:42 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 706
    • ดูรายละเอียด
    • อีเมล์
Re: --------------
« ตอบกลับ #1 เมื่อ: กรกฎาคม 03, 2009, 10:24:07 AM »

กระบวนการเรียนรู้

บทบาทครู บทบาทนักเรียน
อธิบายส่วนต่าง ๆ ของโปรแกรมและการใช้งานเบื้องต้น ฟังและจดบันทึกความเข้าใจ
ทำให้ดูเป็นตัวอย่างพร้อมอธิบายเป็นขั้นตอน ทำตามครูไปพร้อม ๆ กัน หากมีข้อสงสัยให้ถามโดยทันที
มอบหมายงานเพื่อฝึกปฏิบัติ ดำเนินการฝึกปฏิบัติตามโจทย์ที่ได้รับมอบหมาย
« แก้ไขครั้งสุดท้าย: สิงหาคม 01, 2019, 11:02:14 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 706
    • ดูรายละเอียด
    • อีเมล์
Re: งานครั้งที่ 11 Protel PCB (Manual PCB)
« ตอบกลับ #2 เมื่อ: กันยายน 07, 2016, 09:26:10 AM »
งานที่มอบหมาย
