การคัดลอกลายปริ้นโดยเตรียมภาพต้นแบบด้วยตนเองเอง
งานครั้งนี้ให้นักศึกษาฝึกการเตรียมภาพต้นแบบด้วยตนเอง โดยครูจะกำหนดโจทย์วงจรที่ใช้ในการฝึกจากหนังสือแล้วให้นักศึกษาใช้โทรศัพท์มือถือถ่ายภาพลายปริ้นเพื่อนำไปออกแบบ(คัดลอกลาย) ซึ่งภาพที่ได้บางครั้งจะต้องใช้โปรแกรมแต่งภาะช่วยในการปรับการเอียงการเบ้การเบี้ยว ขั้นตอนมีดังนี้

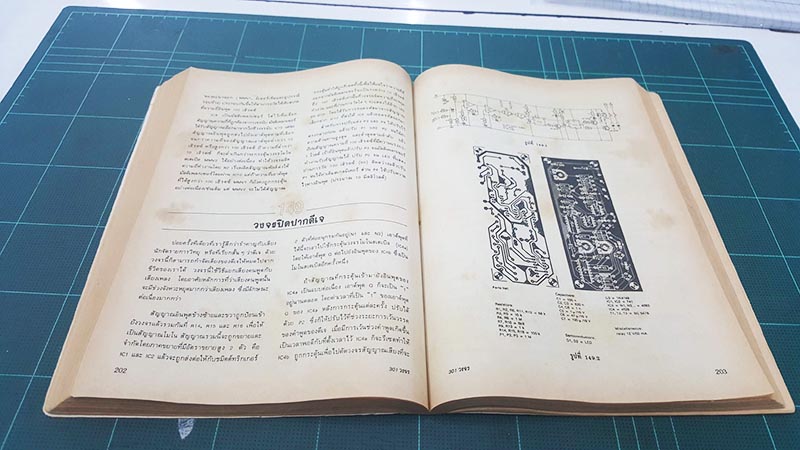

1. ครูเตรียมหนังสือลายวงจรที่จะนำมาใช้เป็นต้นแบบ

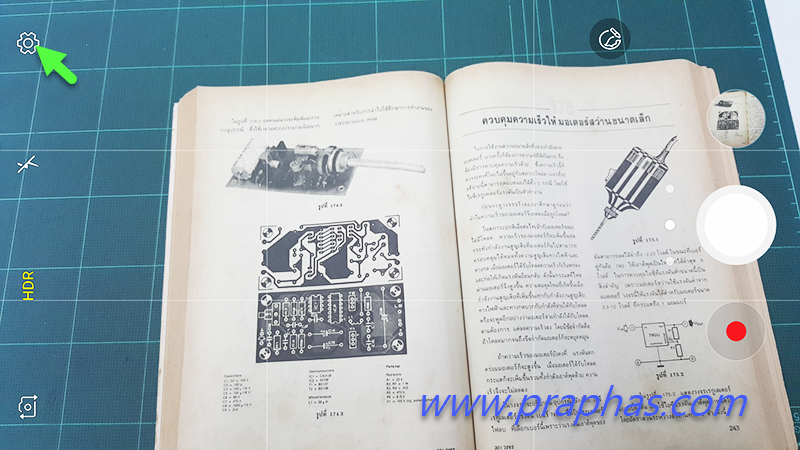

2. นักศึกษาใช้สมาร์ทโฟนถ่ายรูปลายวงจร (ให้แตะที่รูปเฟืองเพื่อตั้งค่าให้กล้องแสดงจุดตัด 9 ช่อง)

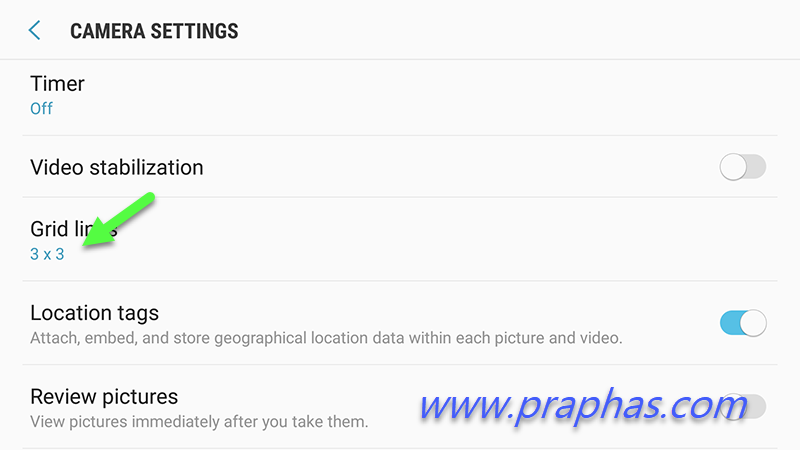

3. แตะเลือกจุดตัด 9 ช่อง (หากสมาร์ทโฟนแสดงภาษาอังกฤษจะใช้คำว่า Grid line)

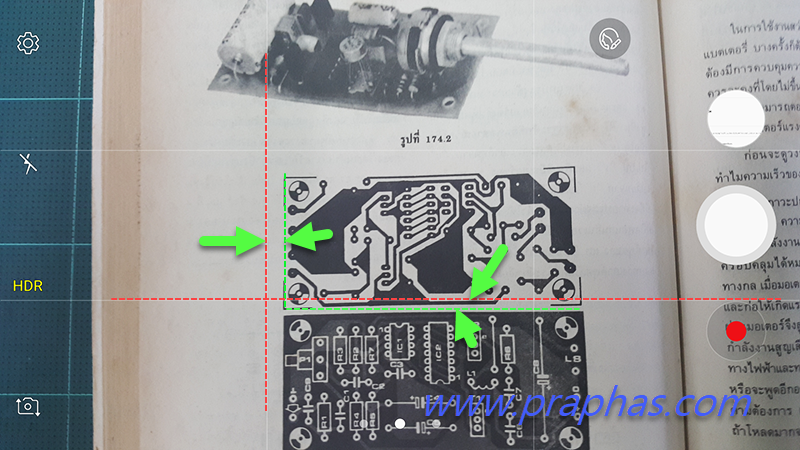

4. ทำการถ่ายภาพลายวงจร โดยให้เส้นกริดแนวและแนวตั้งตรงกับขอบปริ้นมากที่สุด (พยายามให้ต้นแบบเรียบที่สุดเท่าที่จะทำได้ ไม่ให้หนังสือโค้งงอจะทำให้ภาพบิดเบี้ยวได้)

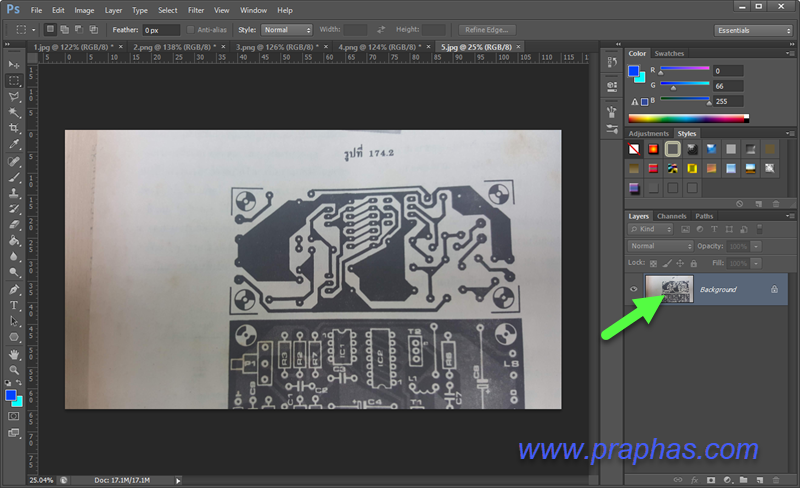

5. ใช้โปรแกรมโฟโต้ชอฟเปิดภาพมาแก้ไข โดยดับเบิลคลิกที่ไอคอนภาพซึ่งจะมีคำว่า Background

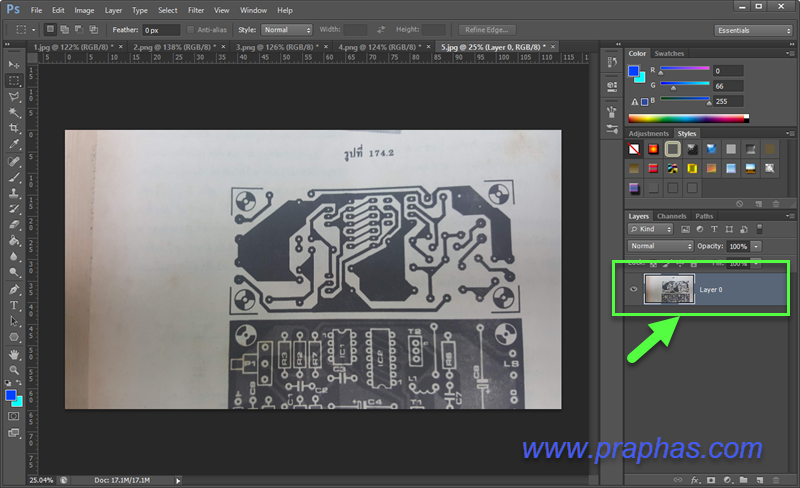

6. ไอคอนภาพจะเปลี่ยนชื่อเป็น Layer0

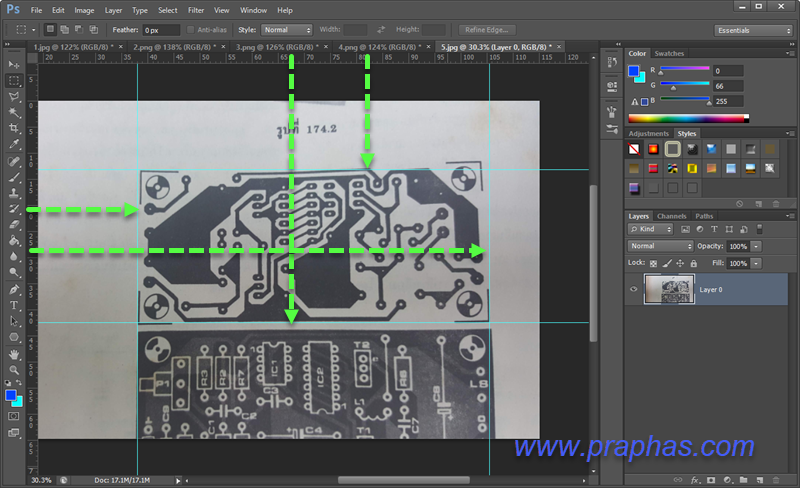

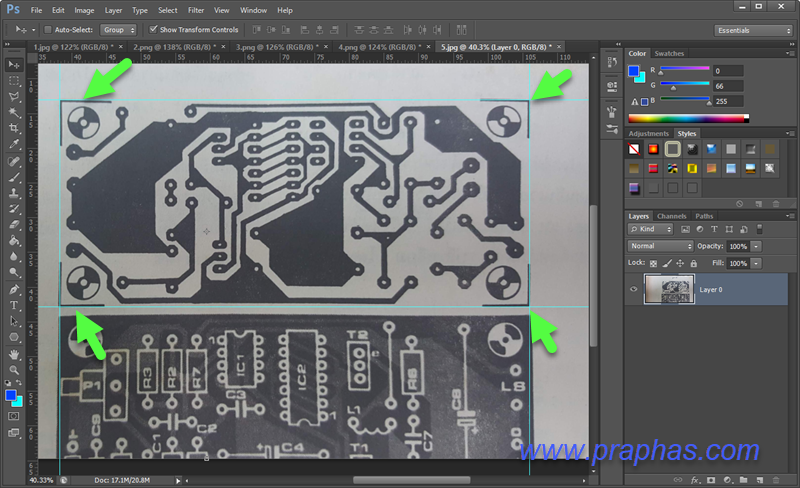

7. คลิกค้างที่ไม้บรรทัดลากมายังขอบมุมปริ้น (หาโฟโต้ชอฟไม่มีไม้บรรทัดให้เปิดใช้งานโดยเข้าที่เมนู View)


8. ใช้เครื่องมือปรับการเบี่ยวของภาพ โดยเลือกใช้เครื่องมือตามในกรอบทำการปรับให้มุมปริ้นตรงกับเส้นไกด์ไลน์มากที่สุด


9. หลังจากปรับภาพแล้วควรจะให้ได้ดังรูป คือมุมปริ้นตรงกับเส้นไกด์ไลน์ และลายปริ้นไม่เบี้ยว (หากเบี้ยวก็ให้เป็นน้อยที่สุด)

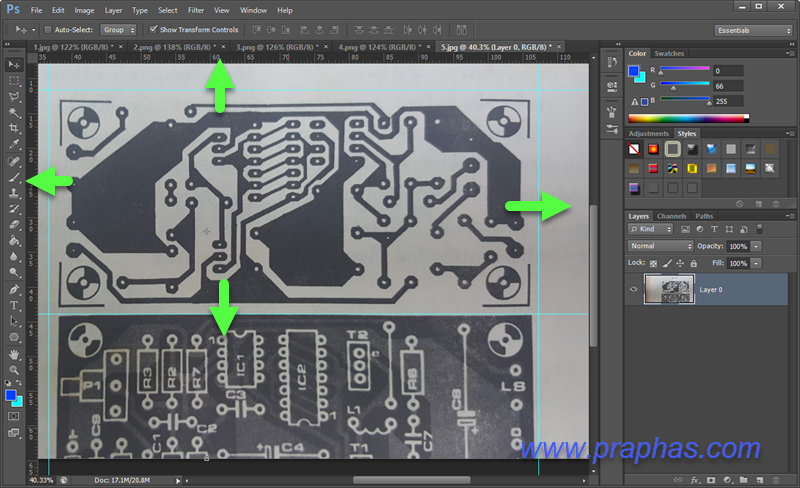

10. ขยับเส้นไกด์ไลน์ออกจากมุม(ขอบ)ปริ้นเล็กน้อย

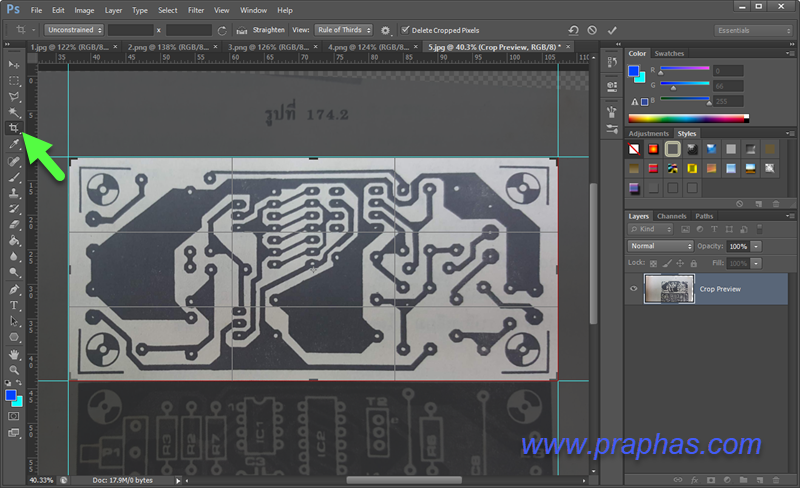

11. ใช้เครื่องมือตัดภาพ (คร็อบภาพ) ตัดภาพให้เหลือภาพภายในบริเวณกรอบไกด์ไลน์

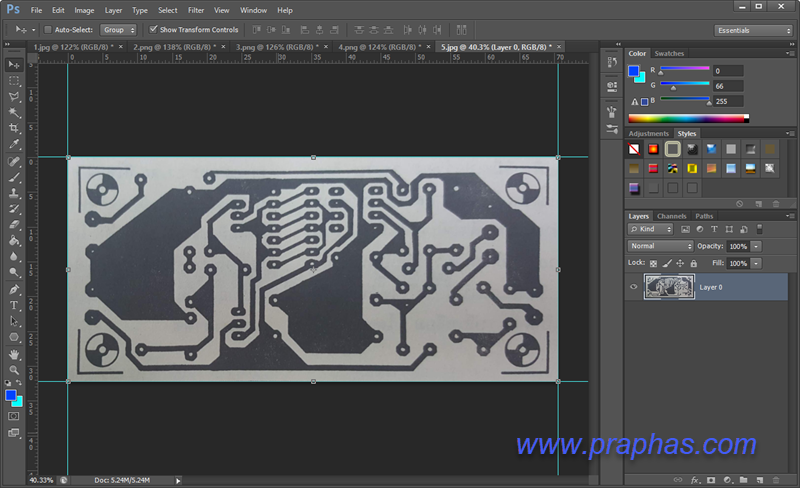

12. ผลการตัดภาพ ทำการบันทึกภาพโดยการ save as เลือกนามสกุลไฟล์เป็น jpg

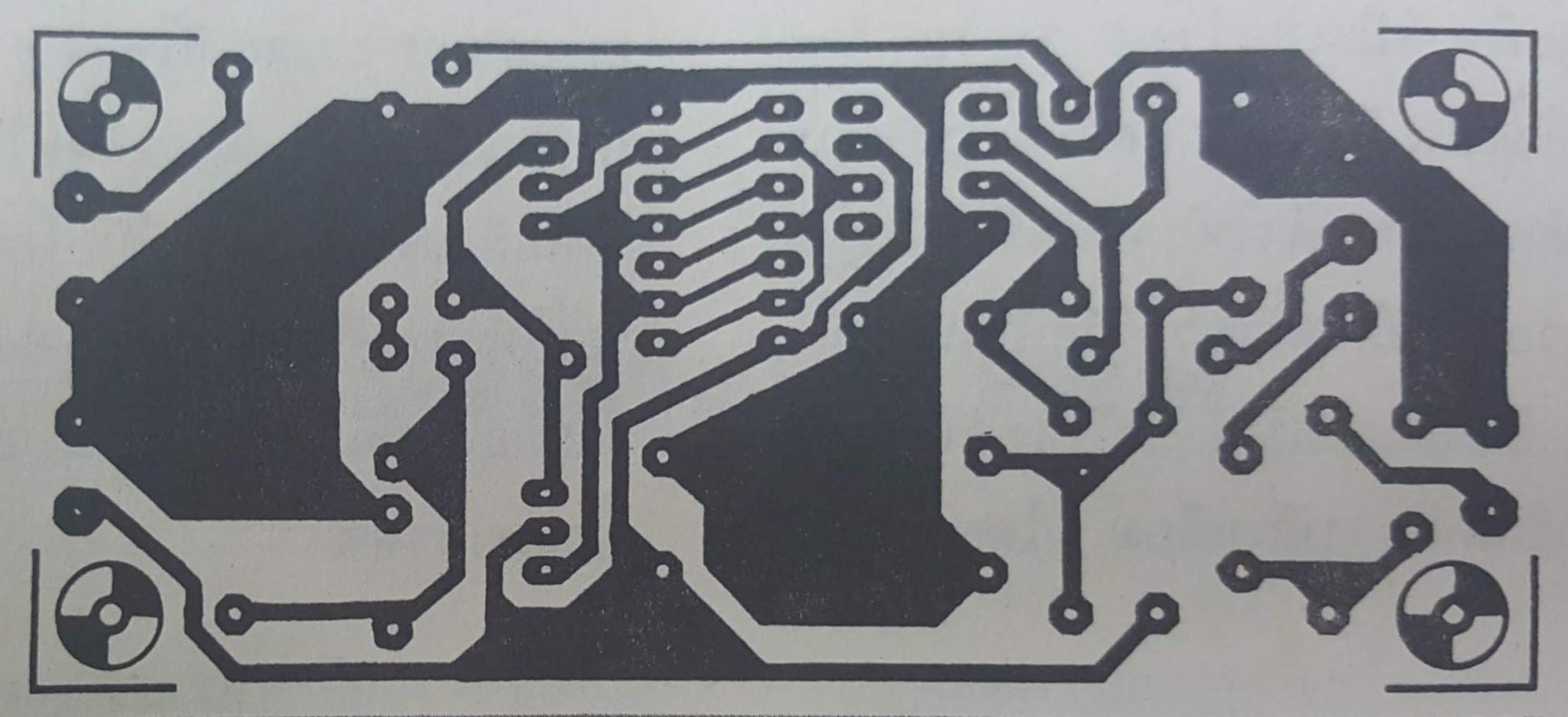

13. ภาพต้นแบบที่ได้จากการดำเนินการข้างต้น




« แก้ไขครั้งสุดท้าย: สิงหาคม 01, 2019, 09:18:50 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 688
    • ดูรายละเอียด
    • อีเมล์

กระบวนการเรียนรู้

บทบาทครู บทบาทนักเรียน
อธิบายส่วนต่าง ๆ ของโปรแกรมและการใช้งานเบื้องต้น ฟังและจดบันทึกความเข้าใจ
ทำให้ดูเป็นตัวอย่างพร้อมอธิบายเป็นขั้นตอน ครูให้ไฟล์ภาพตัวอย่างให้นักศึกษาทำไปพร้อม ๆ กัน
มอบหมายงานเพื่อฝึกปฏิบัติ ดำเนินการฝึกปฏิบัติตามโจทย์ที่ได้รับมอบหมาย โดยนักศึกษาต้องถ่ายภาพต้นแบบด้วยตัวเอง
