งานครั้งที่ 2 Sprint Layout [ออกแบบลายวงจร]
« เมื่อ: สิงหาคม 01, 2013, 10:33:06 AM »
ออกแบบลายวงจรพิมพ์ด้วยโปรแกรม Sprint layout

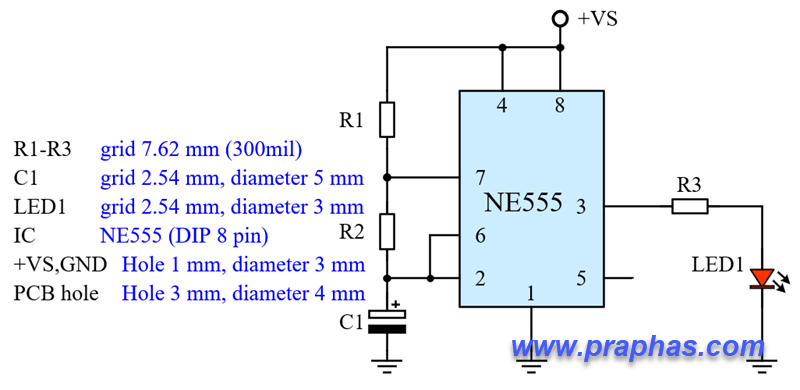

-วงจรที่ใช้ในการออกแบบในงานครั้งนี้เป็นดังรูป
-ใช้ขนาดอุปกรณ์ตามที่กำหนด
-ขนาดของแผ่นปริ้น 1x1 นิ้ว (1000x1000 mil)

« แก้ไขครั้งสุดท้าย: สิงหาคม 01, 2019, 08:26:47 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 688
    • ดูรายละเอียด
    • อีเมล์
Re: งานครั้งที่ 2
« ตอบกลับ #1 เมื่อ: สิงหาคม 01, 2013, 11:01:56 AM »

กระบวนการเรียนรู้

บทบาทครู บทบาทนักศึกษา
อธิบายข้อกำหนดการออกแบบ ฟังและจดบันทึกความเข้าใจ
ให้คำปรึกษาและคำแนะนำการออกแบบ (งานครั้งนี้ครูไม่ทำเป็นตัวอย่างโดยให้นักศึกษาออกแบบด้วยตนเอง) ดำเนินการออกแบบตามโจทย์ที่กำหนด หากมีข้อสงสัยให้ถามครูทันที
« แก้ไขครั้งสุดท้าย: กรกฎาคม 31, 2019, 11:10:49 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 688
    • ดูรายละเอียด
    • อีเมล์
Re: งานครั้งที่ 5 Cadsoft Eagle ออกแบบลายปริ้น Manual
« ตอบกลับ #2 เมื่อ: สิงหาคม 01, 2013, 11:28:43 AM »
ขั้นตอนการดำเนินงาน

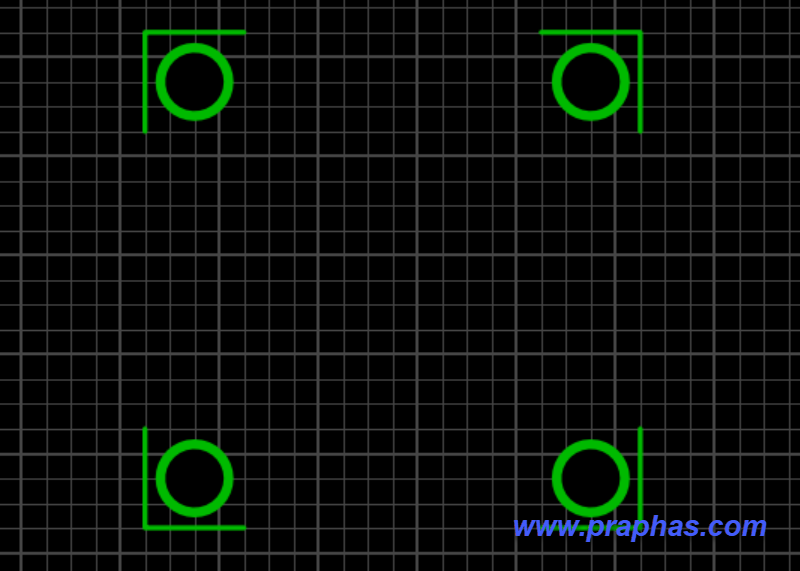

1. ใช้ Track ขนาด 10 mil วางมุมปริ้น
2. วางจุดยึดปริ้นโดยใช้ Pad ขนาดรู 3mm และเส้นผ่าศูนย์กลาง 4mm

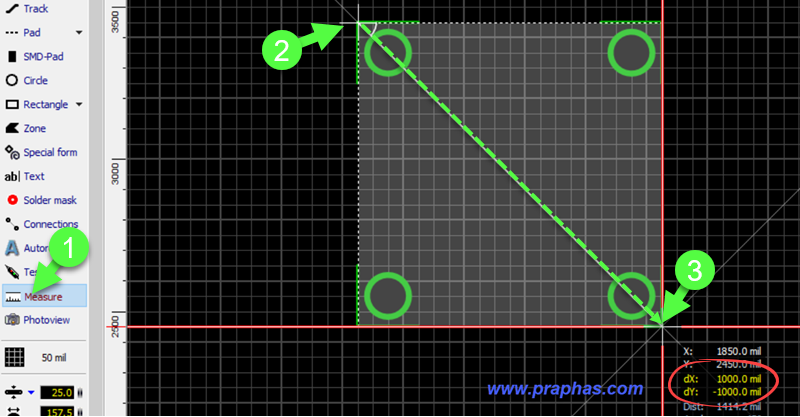

3. วัดขนาดปริ้นให้ได้ 1000mil x 1000mil

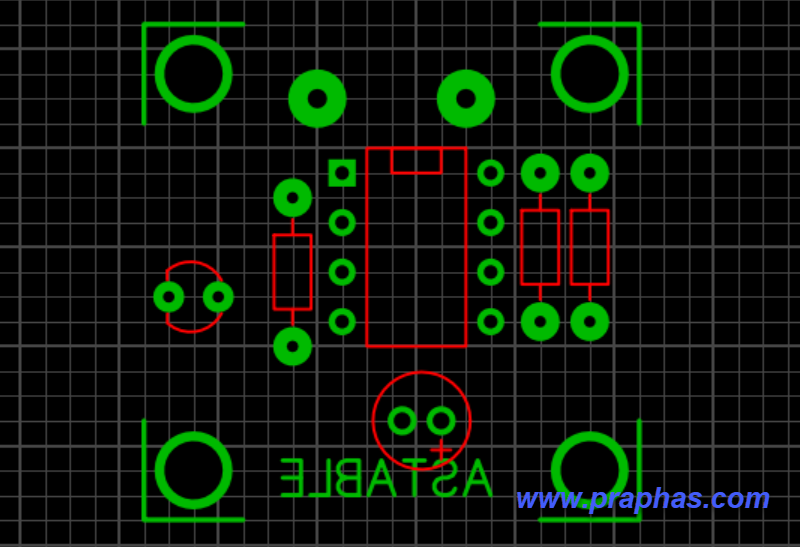

4. วางอุปกรณ์ภายในบริเวณปริ้นที่สร้างขึ้น (ตำแหน่งของการจัดวางสามารถวางในตำแหน่งใด ๆ ก็ได้ตามต้องการ)
5. วางข้อความโดยใช้ขนาดตัวข้อความไม่ต่ำกว่า 2mm
