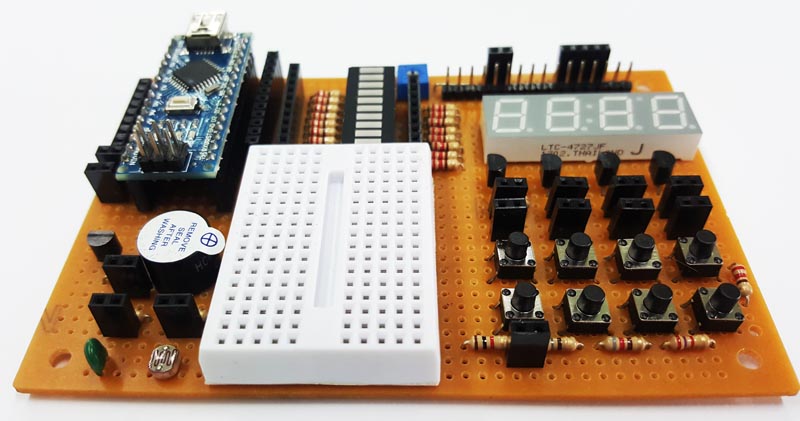

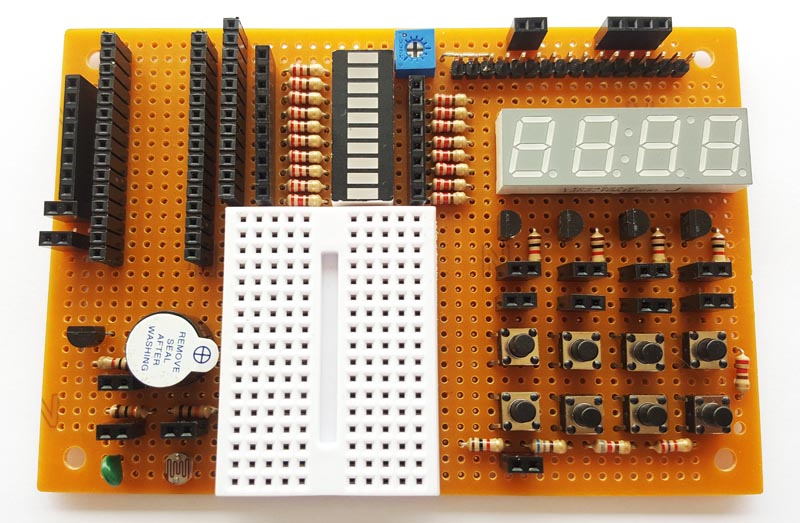

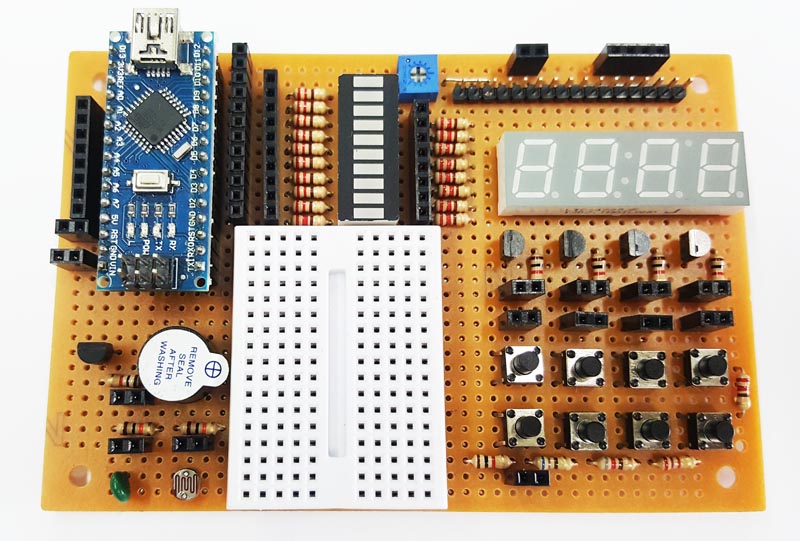

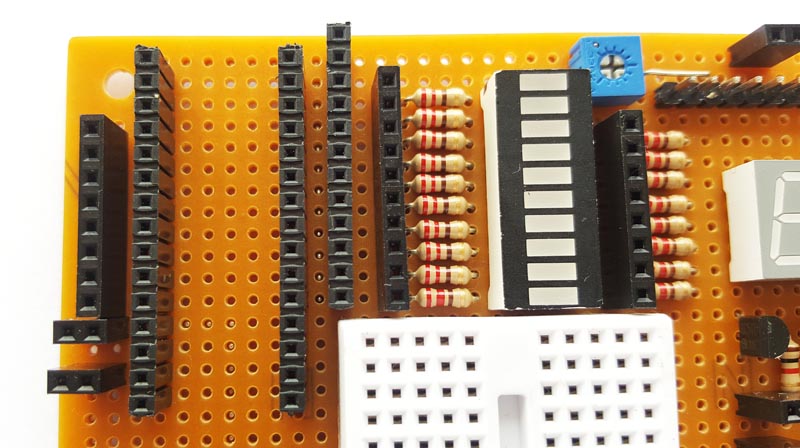

แผ่นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่นโปรโตไทพ์พีซีบี

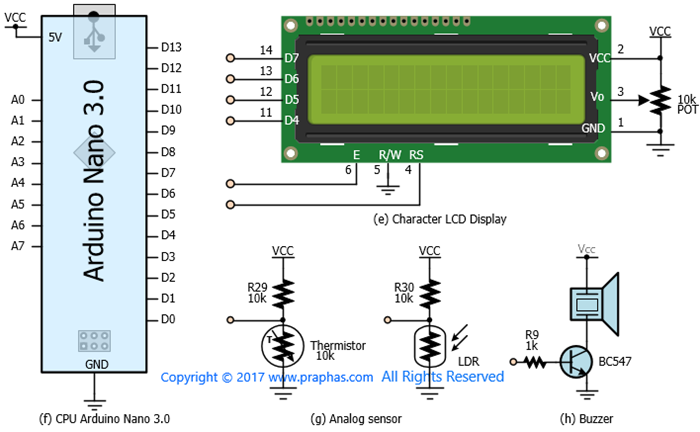

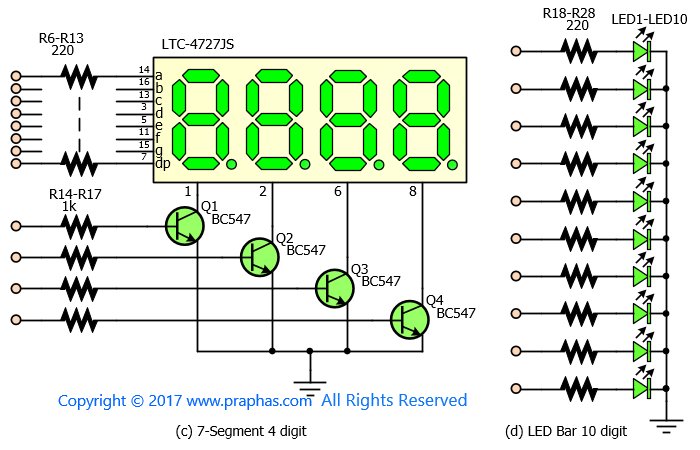

เนื่องจากขนาดแผ่นวงจรพิมพ์เอนกประสงค์ไข่ปลามีพื้นที่จำกัด ดังนั้นจึงวางวงจรเพื่อใช้ในการทดลองได้เพียงบางส่วน โดยส่วนที่เหลืดเช่นวงจรขับมอเตอร์ให้ใช้ต่อในโปรโตบอร์ดแทน ซึ่งวงจรที่จัดวางมีดังนี้

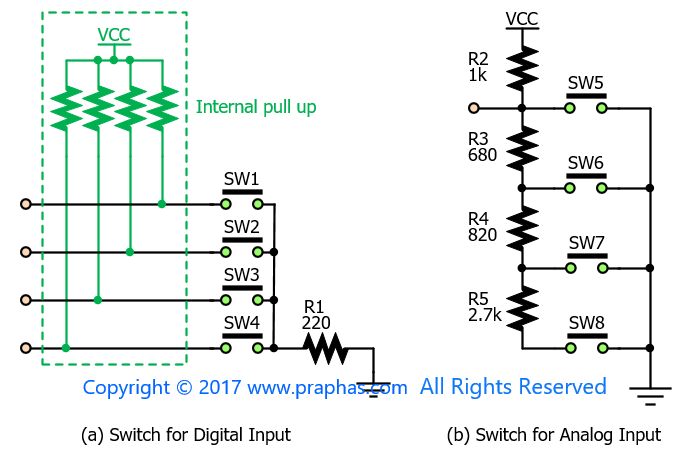

*เนื่องจากพื้นที่จำกัดวงจรสวิตช์ที่ให้เอาท์พุตเป็นดิจิตอลจึงใช้ตัวต้านทาน R1 เพียงตัวเดียวซึ่งใช้เพื่อป้องกันความเสียหายของ CPU เนื่องจากการต่อขาผิดโดยทำหน้าที่เป็นโหลดหากนำไปต่อกับขาที่ตั้งค่าเป็นโหมดเอาท์พุต

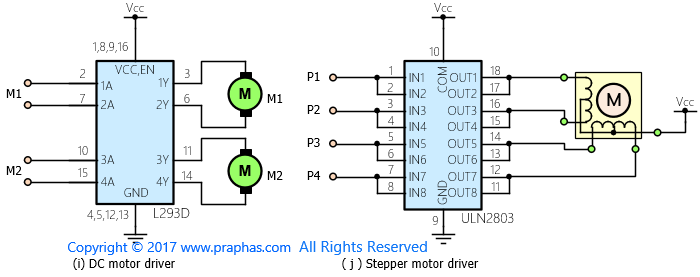

วงจรขับมอเตอร์ที่จะต้องต่อทดลองลงบนโปรโต้บอร์ด

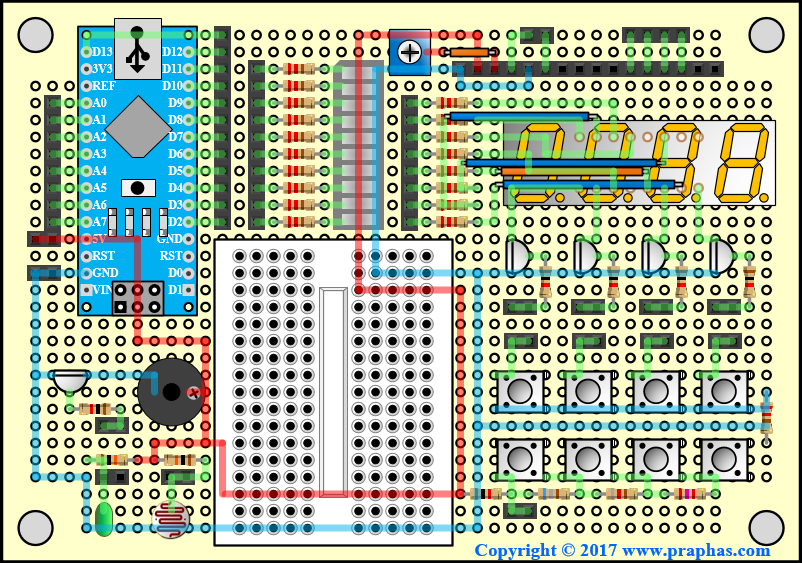

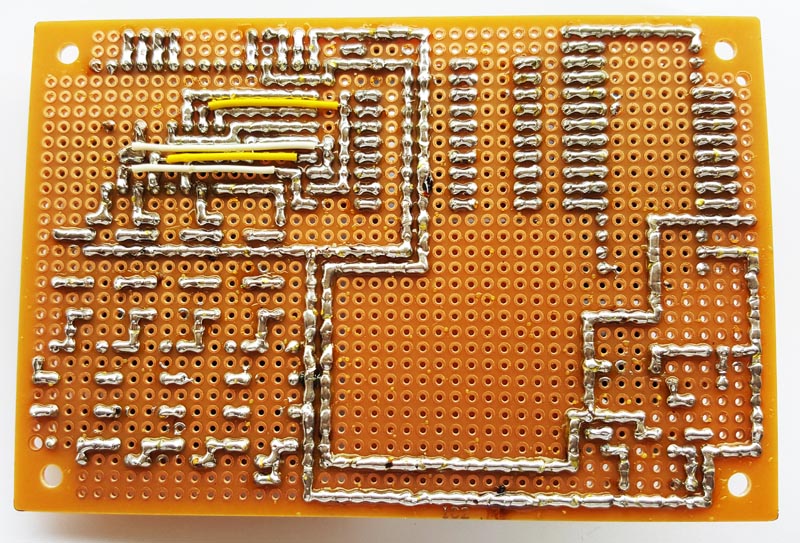

แนวทางการจัดวางและการเดินตะกั่วเป็นดังรูป

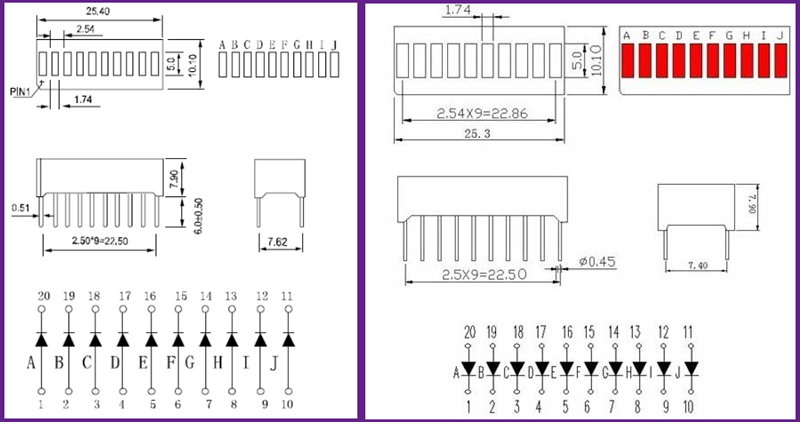

ข้อควรระวัง LED Bar graph 10 digit ในท้องตลาดมี 2 แบบดังรูป ดังนั้นก่อนการประกอบลงแผ่นวงจรให้ตรวจสอบขั้วให้ถูกต้องก่อน





« แก้ไขครั้งสุดท้าย: กรกฎาคม 01, 2017, 09:03:39 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 676
    • ดูรายละเอียด
    • อีเมล์
รายการอุปกรณ์
web www.es.co.th
ลำดับที่รายการ   จำนวนตัว
1BC547  Transistor NPN5
2LED 7-SEGMENT 4 DIGIT COMMON CATHODE1
3P.C.Board Socket 1x2 Pins Female Header15
4P.C.Board Socket 1x4 Pins Female Header1
5P.C.Board Socket 1x8 Pins Female Header2
6P.C.Board Socket 1x10 Pins Female Header1
7P.C.Board Socket 1x16 Pins Female Header1
8 P.C.Board Socket 1x42 Pins Female Header 1
9PHOTO CONDUCTIVE CELL1
10NTC THERMISTOR1
11 Trimpot 1 Turns, 5kΩ 1
12 Trimpot 1 Turns, 10kΩ 1
13SWITCH:50mA,TACT SWITCH,7.0mm8
14Buzzer1
15PIN HEADER CONNECTOR 40 PINS1
web www.arduinoall.com
ลำดับที่รายการ   จำนวนตัว
1 Arduino Nano 3.0 1
2สายจั้ม1
3Breadbroad 170hole1
4LED BAR, GRAPH 10 SEGMENT1
ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้
1220 ohm 1/4W19
3680 ohm 1/4W1
4820 ohm 1/4W1
51 kilo-ohm 1/4W6
62.7 kilo-ohm 1/4W1
78.2 kilo-ohm 1/4W1
868 kilo-ohm 1/4W1
« แก้ไขครั้งสุดท้าย: กรกฎาคม 01, 2017, 08:38:31 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 676
    • ดูรายละเอียด
    • อีเมล์

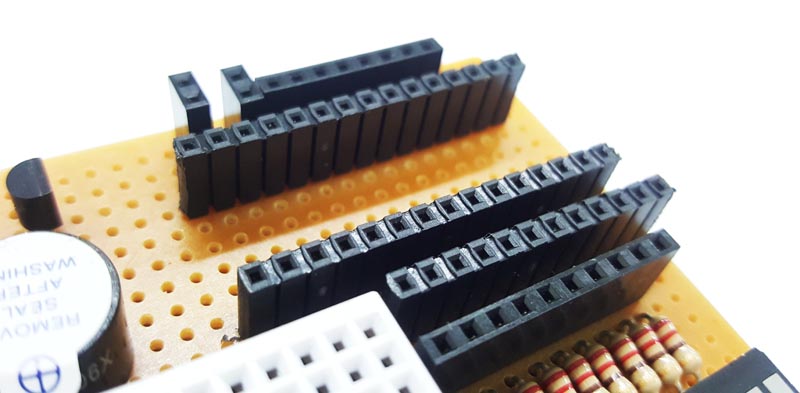

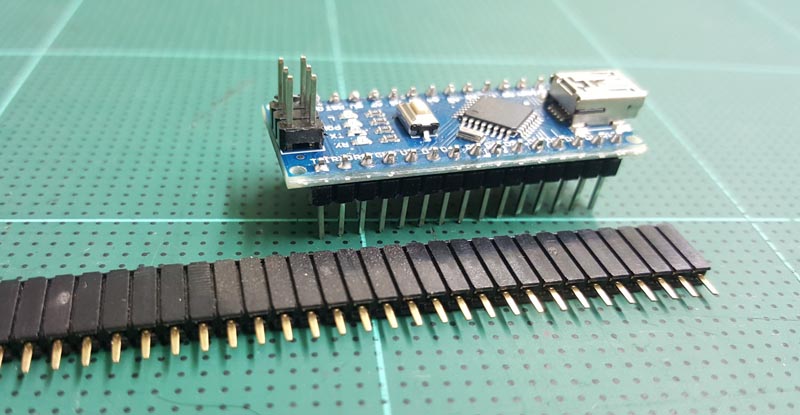

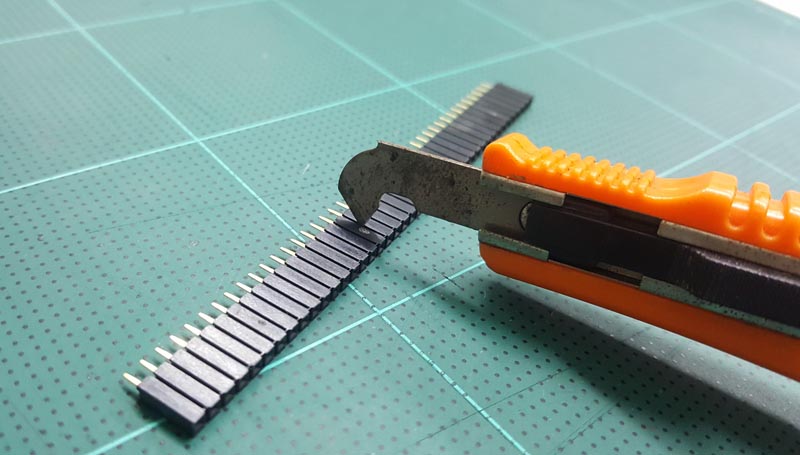

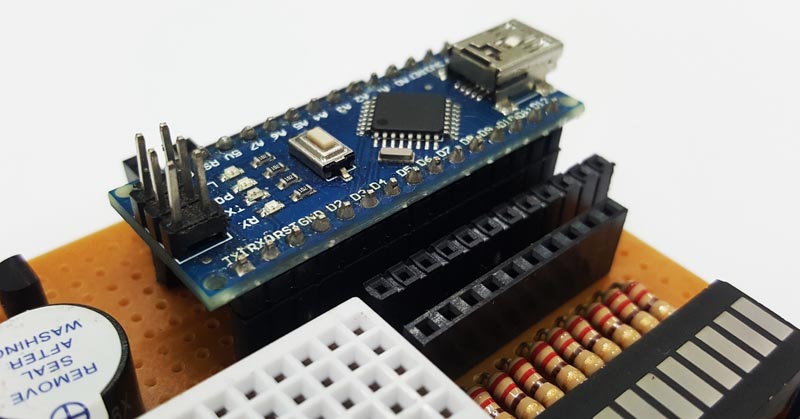

ตัดขา Female PCB Header 42 pin สำหรับรองรับโมดูล Arduino Nano 3.0
1. นับจำนวนขาที่ใช้งาน ดังรูป


2. ตัดขาตามร่องโดยใช้คัตเตอร์ (หากใช้คัตเตอร์ตัดอะครีลีคจะตัดง่ายขึ้น)













« แก้ไขครั้งสุดท้าย: มิถุนายน 29, 2017, 04:42:14 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 676
    • ดูรายละเอียด
    • อีเมล์
รายการอุปกรณ์
web www.es.co.th
ลำดับที่รายการ   จำนวนตัว
10.1uF1
21N58171
3LED 3 mm1
4LTC-47271
5MINI-USB Connector1
6Female Header 1x141
7STEPPING-MOTOR-CON1
8I.C. SOCKET DIP 16 PINS1
9I.C. SOCKET DIP 18 PINS1
10Terminal Box2
11Switch Tact8
web www.arduinoall.com
ลำดับที่รายการ   จำนวนตัว
1Breadbroad 170hole1
2Buzzer1
3DHT111
4Female Header 1x101
5Female Header 1x152
6Female Header 1x161
7Female Header 1x212
8Female Header 1x35
9Female Header 1x44
10Female Header 1x4-902
11Female Header 1x51
12Female Header 1x82
13IC: DS18B201
14IC: L293D1
15IC: ULN28031
16LDR1
17LED-BAR 10  digit1
18NTC Thermistor 10k1
19Pin Header Connector 1x40 Black1
20Pin Header Connector 1x40 Red1
21POT-3386P 10k1
22POT-LCD 10k1
23Resistor 10k2
24Resistor 1k7
25Resistor 22022
26Resistor 4k72
27Resistor 6801
28TR: BC5475
โมดูลเพิ่มเติมตามใบงาน
1Arduino Nano1
27 segment 4 digit i2c1
37 segment 4 digit TM16371
47 segment 8 digit MAX72191
5DC motor1
6LCD 16char 2 Line1
7LCD 16char 2 Line i2c1
8OLED i2c1
9Stepper Motor 5V1
10Wire jumper แบบแยกเส้น1
11Wire jumper แบบแพ1
ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้
1Resistor 820 1/4w1
2Resistor 22 2w1
3Resistor 2k7 1/4w1
รายการอุปกรณ์ร้าน arduinoall บางรายการมีจำนวนมากกว่า 1 ชิ้นต่อการซื้อ 1 ครั้งให้สังเกตุก่อนการกดซื้อ
