ลายปริ้นรุ่น "Mini IoT Training Board [V.2018.1]"
« เมื่อ: กรกฎาคม 19, 2018, 08:38:22 PM »
ลายปริ้นวงจรบอร์ดทดลอง IOT รุ่น Mini [V.2018.1]

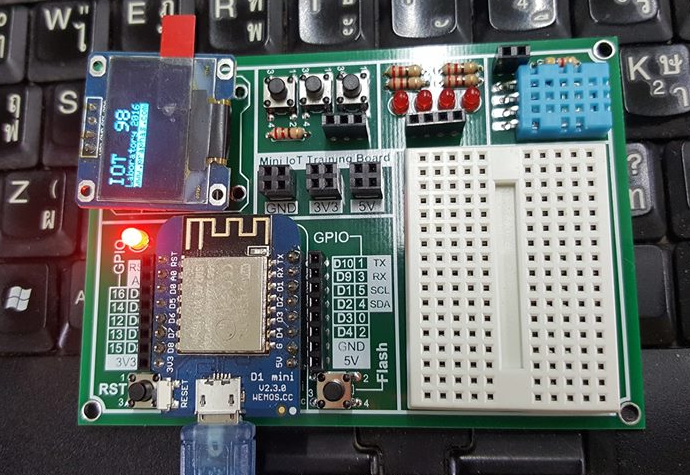

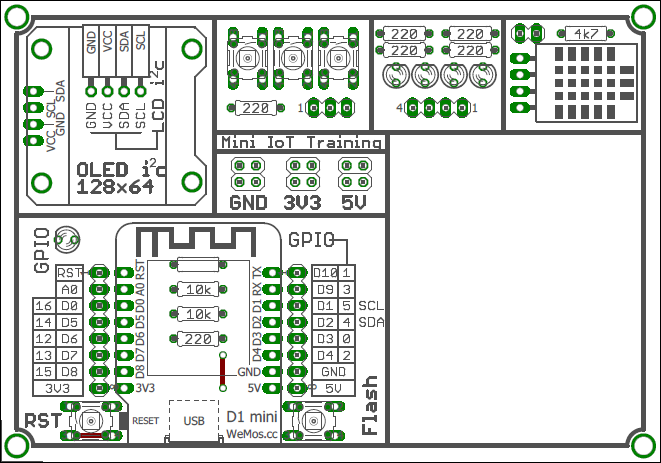

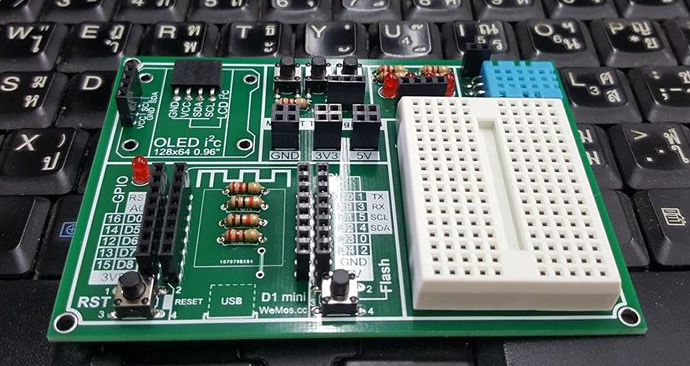

ลายปริ้นที่ใช้ศึกษาในวิชาไมโครคอนโทรลเลอร์ระดับปริญญาตรี การจัดทำปริ้นให้นักศึกษาดำเนินการเอง(หรือจะสั่งทำก็ได้) ครูได้ออกแบบลายปริ้นในขนาดที่เล็กลงโดยเอาส่วนที่ใช้งานไม่บ่อย(หรือไม่ค่อยได้ใช้งาน)ออกไปเพื่อให้ต้นทุนในการสร้างบอร์ดน้อยที่สุดประหยัดที่สุด รูปแบบของแผงวงจรเป็นดังรูป
ลายปริ้นมีจุดจั๊มสาย 1 จุด (ทำการจั้มเฉพาะผู้ที่ทำแผ่นปริ้นหน้าเดียวเท่านั้น)

*ตรงขาสวิตช์ที่เห็นเป็นสีแดงเช่นกันนั้นใช้คุณสมบัติของตัวสวิตช์ที่มีการจั้มอยู่ภายใน ดังนั้นที่ตำแหน่งนี้ผู้ทำปริ้นหน้าเดียวไม่ต้องจั้มอีก










ต้นแบบลายปริ้นสามารถเลือกทำได้ 2 แบบ
 1. ต้นแบบสำหรับวิธีการรีดผ่านกระดาษโฟโต้หรือกระดาษมัน
 2. ต้นแบบลายปริ้นสำหรับส่งร้านผลิต

https://drive.google.com/file/d/1MzEQOm5cobOiP0rl6jeOQq52skPDRpqP/view?usp=sharing

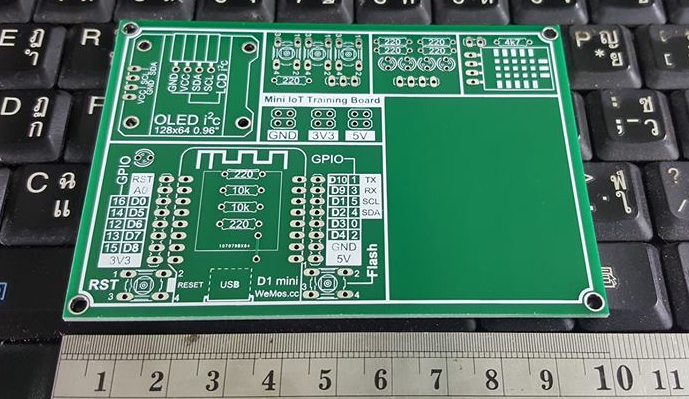

แผ่นวงจรพิมพ์มีความยาว 4.0 นิ้วหรือ 10.16 cm (ต้องวัดขนาดก่อนทำปริ้น)
การตั้งค่าเครื่องพิมพ์เพื่อให้ได้ขนาด PCB ที่ถูกต้อง
-ตั้งค่าหน้ากระดาษเป็นขนาด A4
-ตั้งค่าการพิมพ์ดังรูป



ในกรณีที่ทำปริ้นด้วยตนเอง..
ให้นักศึกษาใช้เทคนิคโทนเนอร์ทรานเฟอร์ซึ่งรายละเอียดการทำดูได้จากเวปไซต์ของครู


กรณีใช้กระดาษโฟโต้
http://www.praphas.com/index.php/2008-11-03-14-25-25/36-2008-11-04-15-15-34/77-2010-09-13-05-43-56

กรณีใช้กระดาษโบว์ชัวด์
http://www.praphas.com/index.php/2008-11-03-14-25-25/36-2008-11-04-15-15-34/78-toner-transfer

เทคนิคนี้ใช้ได้ดีเฉพาะพิมพ์ด้วยเครื่องพิมพ์เลเซอร์ สำหรับใช้วิธีการถ่ายเอกสารอาจไม่ประสบความสำเร็จ เนื่องจากเครื่องถ่ายเอกสารมีความร้อนสูงทำให้หมึกละลายลงกระดาษมันได้.
เมื่อกัดปริ้นเสร็จ ทำการล้างหมึกที่ติดแผ่นปริ้นออกด้วยทินเนอร์
« แก้ไขครั้งสุดท้าย: กันยายน 04, 2019, 01:39:44 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 706
    • ดูรายละเอียด
    • อีเมล์
Re: ลายปริ้นรุ่น "Mini IoT Training Board"
« ตอบกลับ #1 เมื่อ: กรกฎาคม 19, 2018, 09:07:18 PM »
รายการอุปกรณ์
web www.es.co.th
ลำดับที่รายการ   จำนวนตัว
1LED ขนาด 3mm สีแดง5
2สวิตช์กดติดปล่อยดับ5
3Female Pin Header 2x23
4Female Pin Header 1x21
5Female Pin Header 1x31
6Female Pin Header 1x42
7Female Pin Header 1x84
web www.arduinoall.com
ลำดับที่รายการ   จำนวนตัว
1WeMos D1 mini1
21x4Pins Female Header 90 degree1
4OLED 0.96 (SSD1306)1
5DHT111
6สายจั้ม1
7Breadbroad 170hole1
9LCD 16x2 i2c1
11สาย Micro usb ยาว 50 เซนติเมตร1
ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้
1220 ohm 1/4W7
44.7 kilo-ohm 1/4W1
510 kilo-ohm 1/4W2


หากต้องการหาอุปกรณ์จากเวปอื่น ๆ
ในรายการข้างต้นสามารถหาได้ที่
ลำดับที่รายการ   เวปไซต์
1WeMos D1 miniarduinothai
2OLED 0.96 (SSD1306)arduinothai
3DHT11arduinothai
4สายจั้มarduinothai
5Breadbroad 170holearduinothai
6LCD 16x2 i2carduinothai
7สาย Micro usbarduinothai
---------------------
1WeMos D1 miniarduitronics
2OLED 0.96 (SSD1306)arduitronics
3DHT11arduitronics
4สายจั้มarduitronics
5Breadbroad 170holearduitronics
6LCD 16x2 i2carduitronics
7สาย Micro usbarduitronics

และยังสามารถหาอุปกรณ์ในเวปไซต์อื่น ๆ ได้อีกเช่น
www.ioxhop.com
www.9arduino.com
www.micontechlab.com

หมายเหตุ OLED i2c 0.96" ต้องใช้แบบที่เรียงขา VCC-GND-SCL-SDA เท่านั้นเนื่องจากออกแบบลายปริ้นรองรับการเรียงขาแบบนี้ไว้
