ลายปริ้นวงจรบอร์ดทดลอง IOT

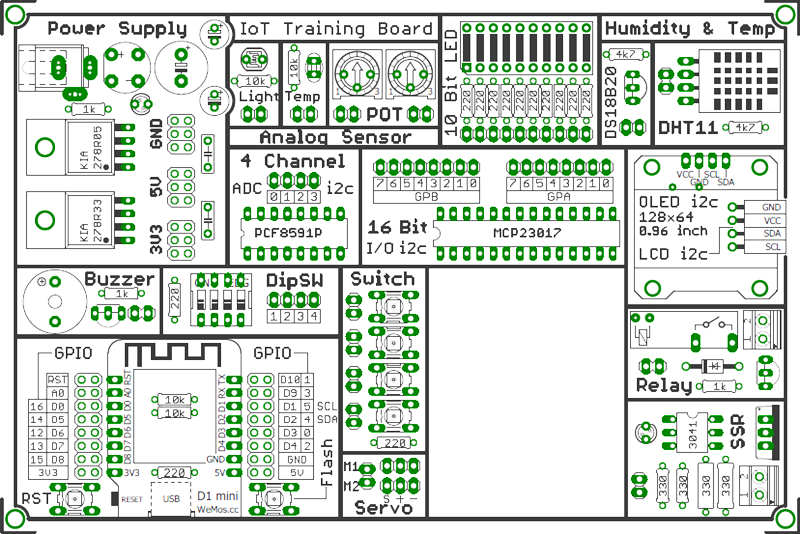

ลายปริ้นที่ใช้ศึกษาในวิชาไมโครคอนโทรลเลอร์ระดับปริญญาตรี การจัดทำปริ้นให้นักศึกษาดำเนินการเอง(หรือจะสั่งทำก็ได้) ครูได้ออกแบบลายปริ้นโดยปรับขนาดให้เป็น 6x4 นิ้ว เพื่อให้สามารถตัดแผ่นปริ้นขนาด 1 ตารางฟุตได้ 6 แผ่น โดยในลายปริ้นจะครอบคลุมงานหลักที่ใช้ในการเรียนการสอน 18 สัปดาห์และมีบางส่วนที่เป็นโมดูลสำเร็จรูปสามารถนำมาเชื่อมต่อเพื่อใช้ในการศึกษาได้ รูปแบบของแผงวงจรเป็นดังรูป

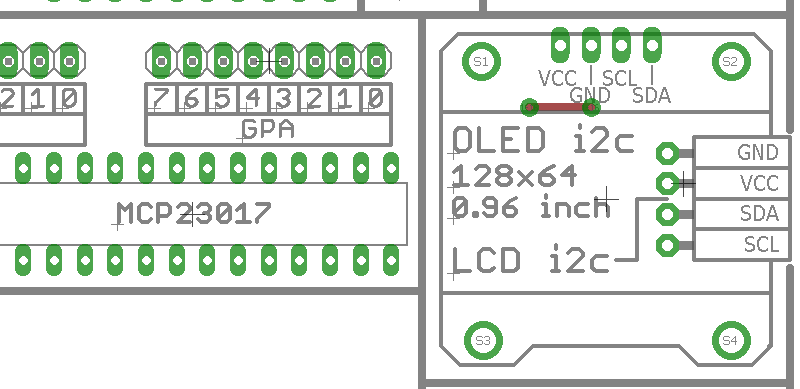

ลายปริ้นมีจุดจั๊มสาย 1 จุด (ทำการจั้มเฉพาะปริ้นหน้าเดียวเท่านั้น) ดังรูป


ข้อควรระวัง
1. OLED จะต้องใช้รุ่นที่มีขาเรียง VCC-GND-SCL-SDA เท่านั้น (ไม่ได้ทำออฟชั่นสลับขาไว้เพื่อป้องกันการเลือกผิดซึ่งอาจทำให้ OLED ชำรุดเสียหายได้)
2. LED Bar graph 10 digit ในท้องตลาดมี 2 แบบดังรูป ดังนั้นก่อนการประกอบลงแผ่นวงจรให้ตรวจสอบขั้วให้ถูกต้องก่อน



ต้นแบบลายปริ้นสามารถเลือกทำได้ 3 แบบ
 1. ต้นแบบสำหรับวิธีการรีดผ่านกระดาษโฟโต้หรือกระดาษมัน
 2. ต้นแบบลายปริ้นเนกกาทีฟสำหรับทำปริ้นด้วยดรายฟิล์ม
 3. ต้นแบบลายปริ้นสำหรับส่งร้านผลิต

https://drive.google.com/file/d/1HpeLgk6yqn_2WqLgpeYhptrUkhfzVfUy/view?usp=sharing

ลายปริ้นขนาด 6 นิ้ว x 4 นิ้ว (วัดขนาดก่อนทำปริ้น)
การตั้งค่าเครื่องพิมพ์เพื่อให้ได้ขนาด PCB ที่ถูกต้อง
-ตั้งค่าหน้ากระดาษเป็นขนาด A4
-ตั้งค่าการพิมพ์ดังรูป



ในกรณีที่ทำปริ้นด้วยตนเอง..
ให้นักศึกษาใช้เทคนิคโทนเนอร์ทรานเฟอร์ซึ่งรายละเอียดการทำดูได้จากเวปไซต์ของครู


กรณีใช้กระดาษโฟโต้
http://www.praphas.com/index.php/2008-11-03-14-25-25/36-2008-11-04-15-15-34/77-2010-09-13-05-43-56

กรณีใช้กระดาษโบว์ชัวด์
http://www.praphas.com/index.php/2008-11-03-14-25-25/36-2008-11-04-15-15-34/78-toner-transfer

เทคนิคนี้ใช้ได้ดีเฉพาะพิมพ์ด้วยเครื่องพิมพ์เลเซอร์ สำหรับใช้วิธีการถ่ายเอกสารอาจไม่ประสบความสำเร็จ เนื่องจากเครื่องถ่ายเอกสารมีความร้อนสูงทำให้หมึกละลายลงกระดาษมันได้
เมื่อกัดปริ้นเสร็จ ทำการล้างหมึกที่ติดแผ่นปริ้นออกด้วยทินเนอร์
« แก้ไขครั้งสุดท้าย: ธันวาคม 23, 2018, 10:57:26 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 706
    • ดูรายละเอียด
    • อีเมล์
Re: ลายปริ้นวงจรบอร์ดทดลอง IOT (Wemos D1 mini)
« ตอบกลับ #1 เมื่อ: ธันวาคม 23, 2018, 10:44:20 AM »
รายการอุปกรณ์
web www.es.co.th
ลำดับที่รายการ   จำนวนตัว
1DC Jack ขนาด 2.35mm.1
2DIODE BRIDGE RECTIFIER 1.5A1
3Diode 1N40021
4C 0.1uF2
5C 47uF2
6C 470uF/25V1
7BC547  Transistor NPN2
8BT136-600E Triac 600V/4A,1
9I.C. SOCKET DIP SOLDER TYPE 6 PINS1
10I.C. SOCKET DIP SOLDER TYPE 16 PINS1
11I.C. SOCKET DIP SOLDER TYPE 28 PINS1
12Dip Switch 4 Positions1
13IC KIA278R05 Voltage Regulator 5V/2A1
14IC KIA278R33 Voltage Regulator 3.3V/2A1
15IC DS18B201
16IC MCP23017-E/SP1
17IC MOC30831
18Power Relay Coil 5VDC, 0.2W1
19LED Round3 mm,150 mcd, Red Color1
20P.C.Board Socket 1x2 Pins Female Header14
21P.C.Board Socket 1x3 Pins Female Header3
22P.C.Board Socket 1x4 Pins Female Header3
23P.C.Board Socket 1x8 Pins Female Header6
24P.C.Board Socket 1x10 Pins Female Header1
25 Terminal Block 2 Pins 2
26PHOTO CONDUCTIVE CELL1
27NTC THERMISTOR1
28 Trimpot 1 Turns, 10kΩ 1
29SWITCH:50mA,TACT SWITCH,7.0mm6
30Buzzer1
31PIN HEADER CONNECTOR 40 PINS1
web www.arduinoall.com
ลำดับที่รายการ   จำนวนตัว
1WeMos D1 mini1
21x4Pins Female Header 90 degree1
3IC PCF85911
4OLED 0.96 (SSD1306)1
5DHT11 (SSD1306)1
6สายจั้ม1
7Breadbroad 170hole1
8LED BAR, GRAPH 10 SEGMENT1
9LCD 16x2 i2c1
107 segment 8 digit MAX72191
11สาย Micro usb ยาว 50 เซนติเมตร1
ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้
1220 ohm 1/4W12
2330 ohm 1/4W3
31 kilo-ohm 1/4W3
44.7 kilo-ohm 1/4W4
510 kilo-ohm 1/4W4
6330 ohm 1/2W2
