สร้างอุปกรณ์ใหม่พร้อมออกแบบปริ้น 1 (LTC-4727JF)
การออกแบบลายวงจรพิมพ์หลายครั้งที่ตัวโปรแกรมไม่มีอุปกรณ์ที่ต้องการใช้งาน ดังนั้นจำเป็นต้องสร้างอุปกรณ์ขึ้นซึ่งการสร้างอุปกรณ์จะทำพร้อมกันและเชื่อมโยงกันระหว่างอุปกรณ์ที่เป็นสัญลักษณ์และที่เป็นตัวถังอุปกรณ์จริง(Footprint) รายละเอียดของการสร้างสามารถศึกษาได้จากเอกสารตามลิงค์นี้
https://drive.google.com/file/d/1RlYhKBUs73zM96GwSuFONRCGbChIaRag/view

งานครั้งนี้เป็นเป็นการฝึกการสร้างตัวอุปกรณ์ 2 รายการคือ LED RGB และ 7 segment 4 digit โดยขนาดและรายละเอียดเป็นดังนี้

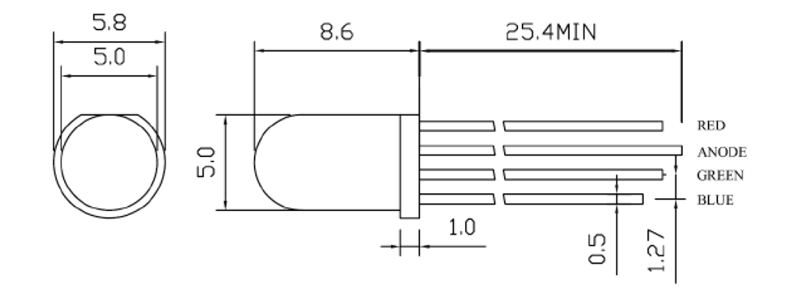

1. ขนาดของ LED RGB

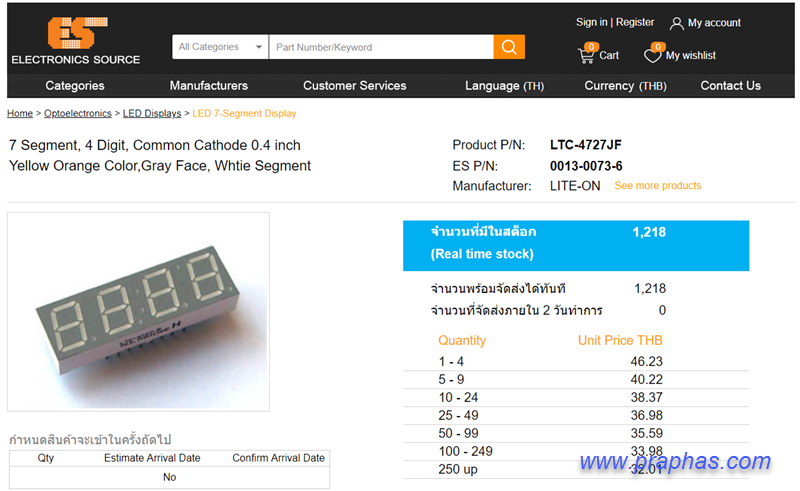

2. หน้าต่างเวปที่จำหน่าย 7 segment 4 digit

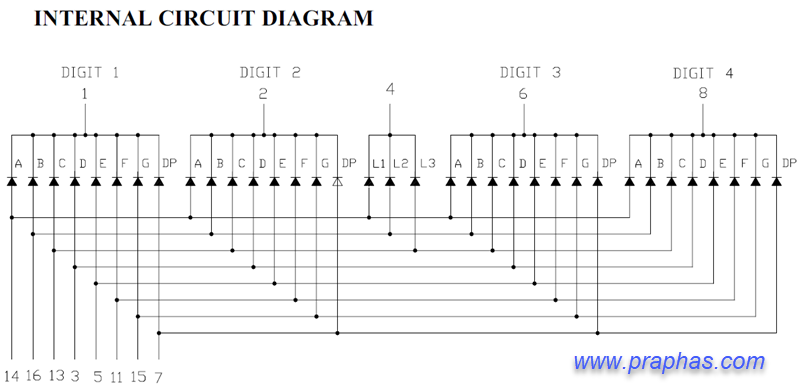

3. โครงสร้างภายในและการจัดขาของ 7 segment 4 digit

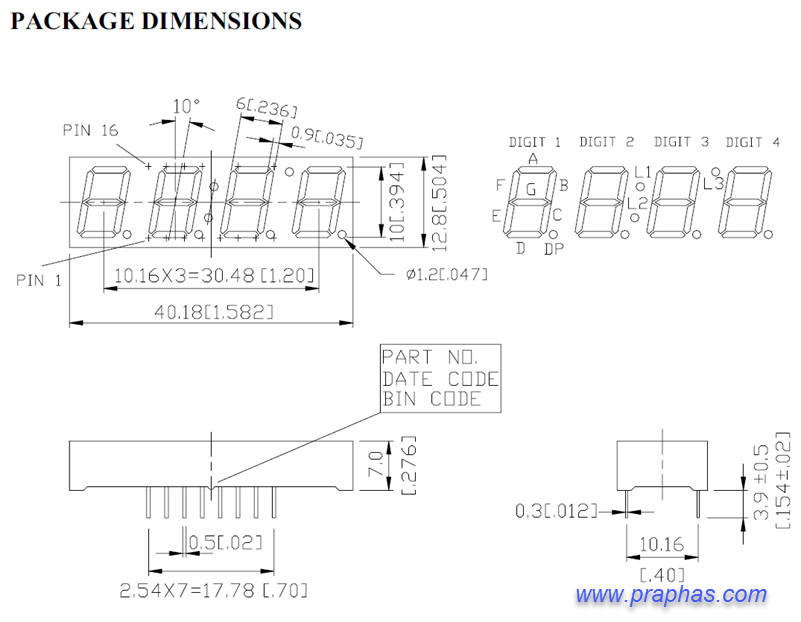

4. ขนาดของ 7 segment 4 digit


5. ตารางการเชื่อมโยงของขาระหว่างสัญลักษณ์กับตัวถัง

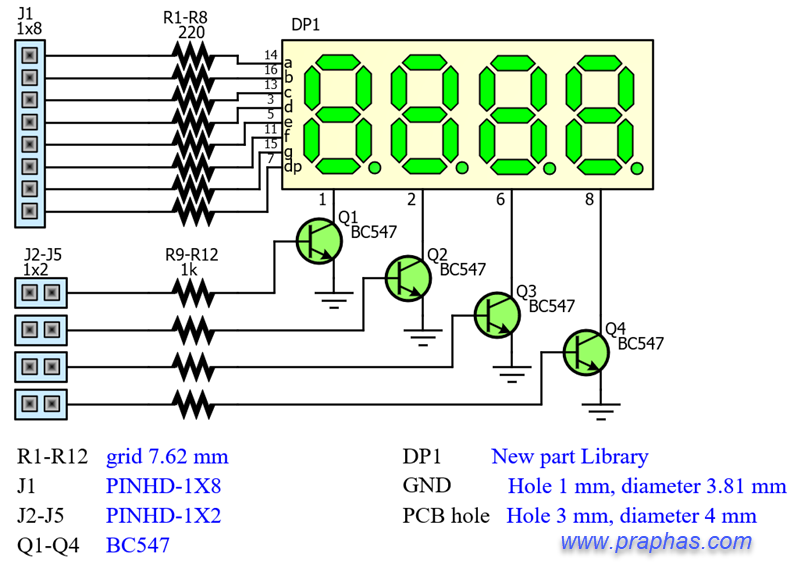

6. เมื่อออกแบบสร้างอุปกรณ์เรียบร้อยแล้วให้ออกแบบลายปริ้นตามวงจรดังรูป

ข้อกำหนดในการออกแบบในครั้งนี้ให้ขนาดแผ่นวงจรพิมพ์มีขนาดไม่เกิน 1500x2500 mil
ออกแบบเป็นปริ้นหน้าเดียว อนุญาตให้มีจุดจั้มได้ไม่เกิน 2 จุด
« แก้ไขครั้งสุดท้าย: สิงหาคม 14, 2019, 01:37:50 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 688
    • ดูรายละเอียด
    • อีเมล์

กระบวนการเรียนรู้

บทบาทครู บทบาทนักเรียน
อธิบายส่วนต่าง ๆ ของโปรแกรมและการใช้งานเบื้องต้น ฟังและจดบันทึกความเข้าใจ
ทำให้ดูเป็นตัวอย่างพร้อมอธิบายเป็นขั้นตอน ทำตามครูไปพร้อม ๆ กัน หากมีข้อสงสัยให้ถามโดยทันที
มอบหมายงานเพื่อฝึกปฏิบัติ ดำเนินการฝึกปฏิบัติตามโจทย์ที่ได้รับมอบหมาย

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 688
    • ดูรายละเอียด
    • อีเมล์

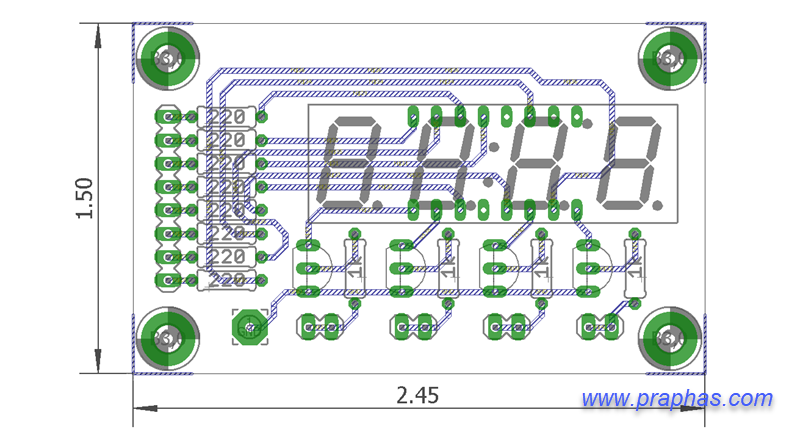

แนวทางการจัดวางเป็นดังรูป (นักศึกษาสามารถจัดวางในรูปแบบอื่นได้ตามความต้องการ)
