งานครั้งที่ 10[V2] KiCAD [ออกแบบ PCB-3 (555 Astable)]
« เมื่อ: กุมภาพันธ์ 09, 2020, 09:48:15 PM »
  การออกแบบวงจรพิมพ์ในครั้งนี้เป็นการฝึกเพื่อเพิ่มความชำนาญในการใช้งานโปรแกรมออกแบบ KiCAD อีกครั้ง หากจำขั้นตอนการใช้ให้กลับไปศึกษาการงานครั้งที่ 8[V2] https://www.praphas.com/forum/index.php?topic=409.0

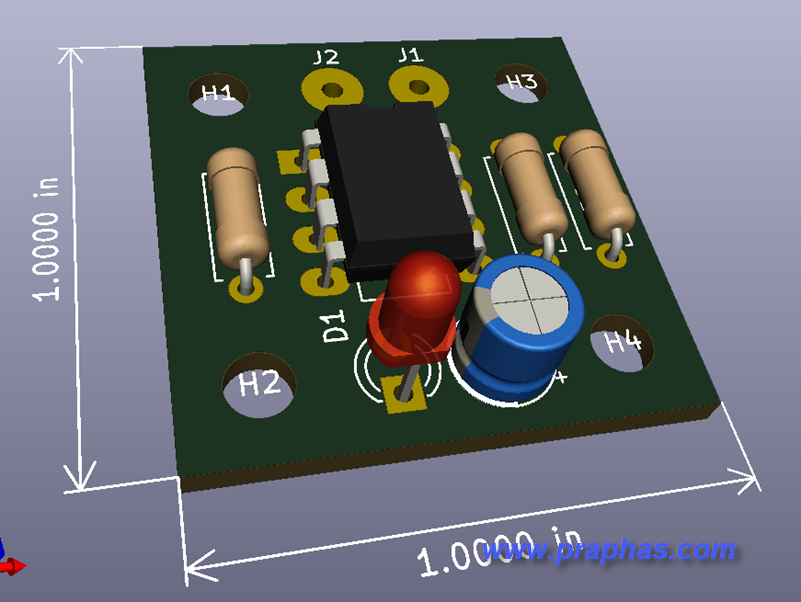

งานในครั้งนี้เมื่อดำเนินการเสร็จสิ้นจะได้แผ่นวงจรพิมพ์ขนาด 1x1 นิ้ว โดยตัวอย่างการจัดวางเป็นดังรูป (สามารถจับวางรูปแบบอื่น ๆได้ตามต้องการ)


ขั้นตอนการดำเนินงาน

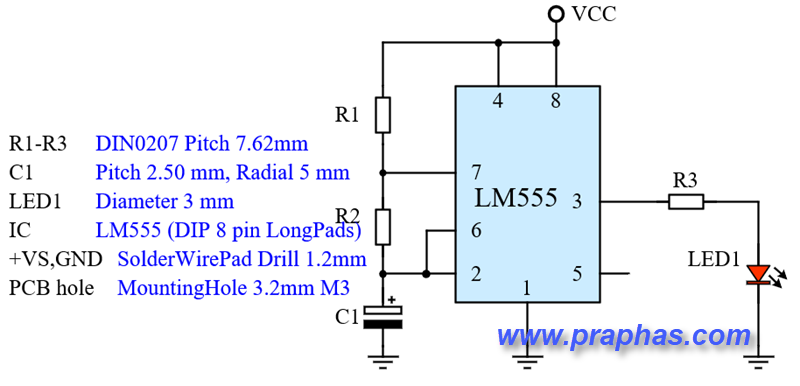

1. วงจรที่กำหนดและขนาดของตัวอุปกรณ์ที่ใช้ในการออกแบบ

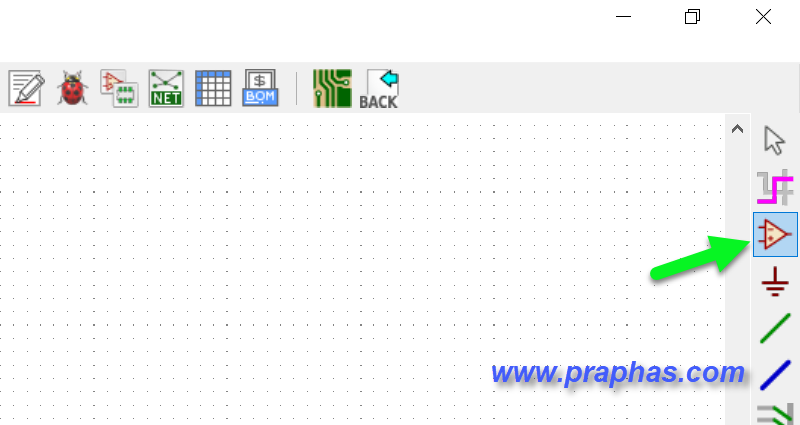

2. เปิดโปรแกรม KiCad แล้วสร้างโปรเจคไฟล์ใหม่ ทำการเปิดโปรแกรมส่วนของการเขียนวงจร โดยเริ่มกดไอคอนวางอุปกรณ์


ดำเนินการวางตัวอุปกรณ์ ซึ่งการค้นหามีดังนี้

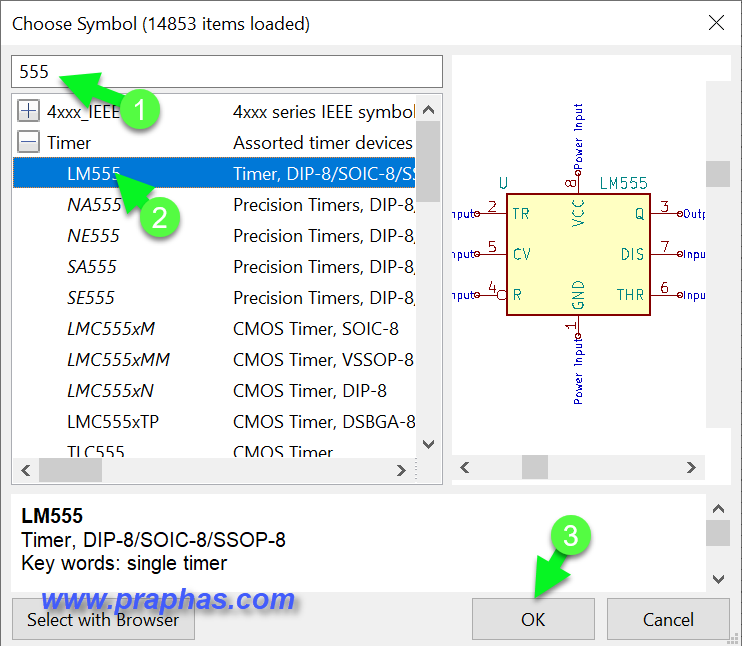

2.1 ไอซี 555

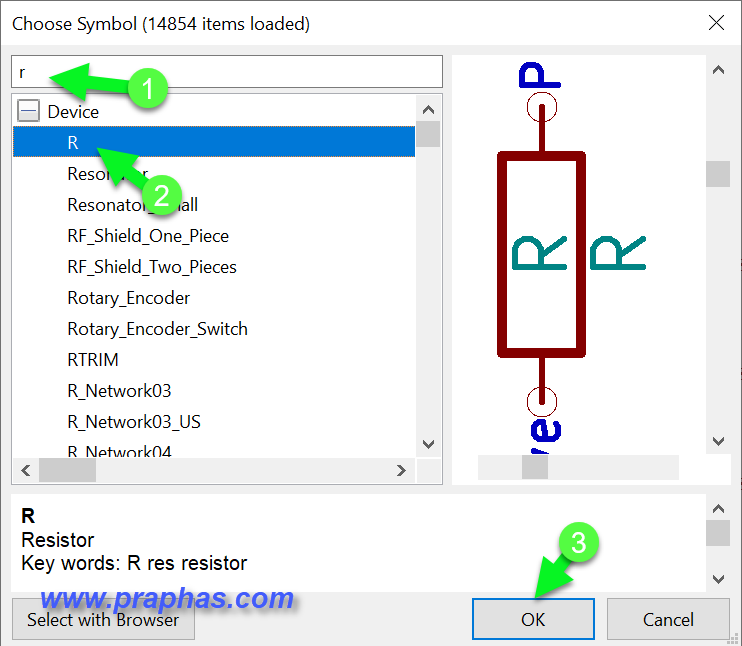

2.2 ตัวต้านทาน

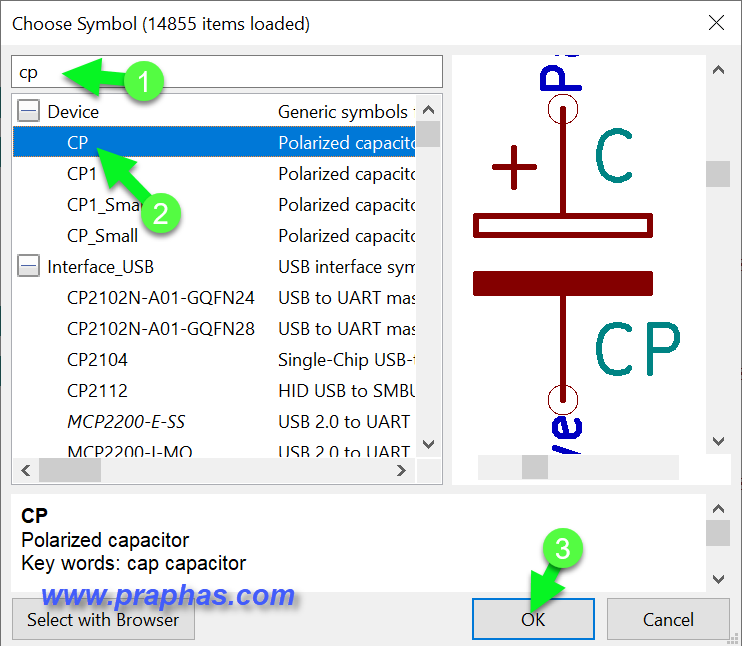

2.3 ตัวต้านเก็บประจุ

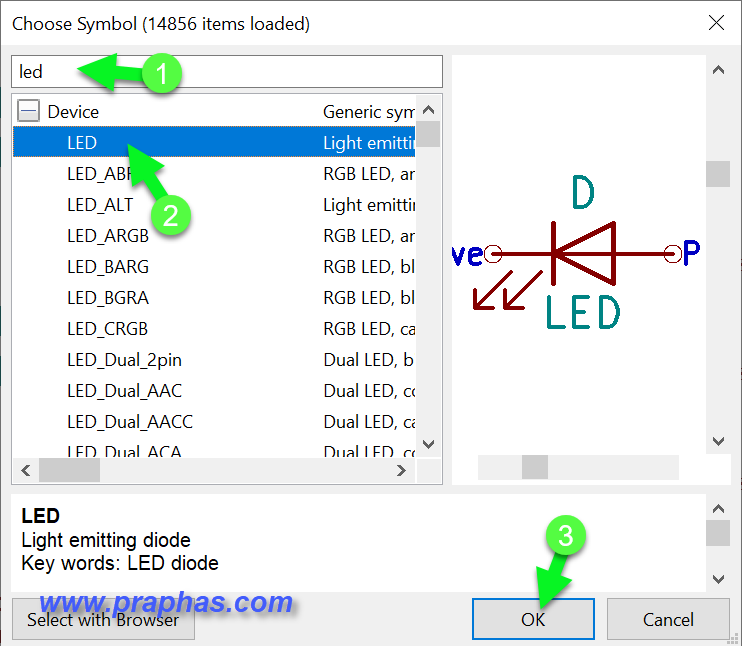

2.4 LED

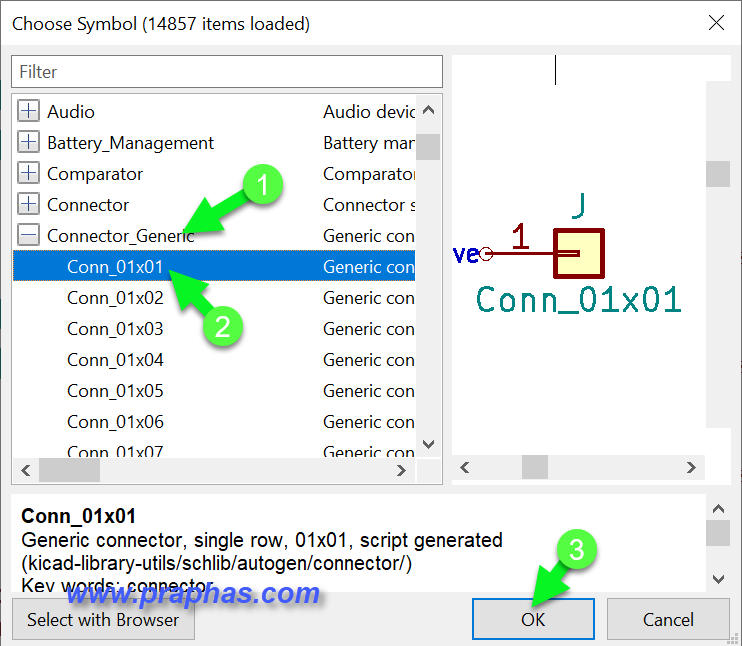

2.5 จุดต่อไฟเลี้ยงและกราวด์ของวงจร

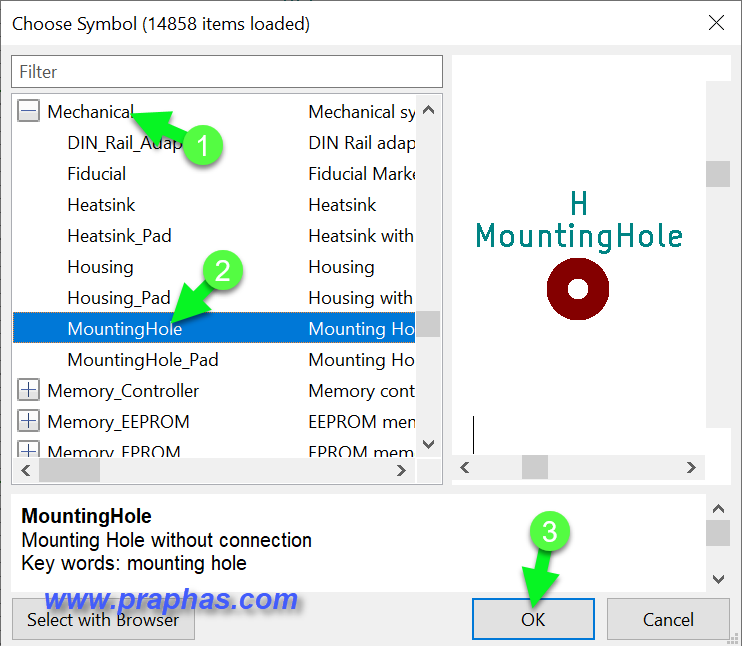

2.6 รูยึดแผ่นวงจรพิมพ์

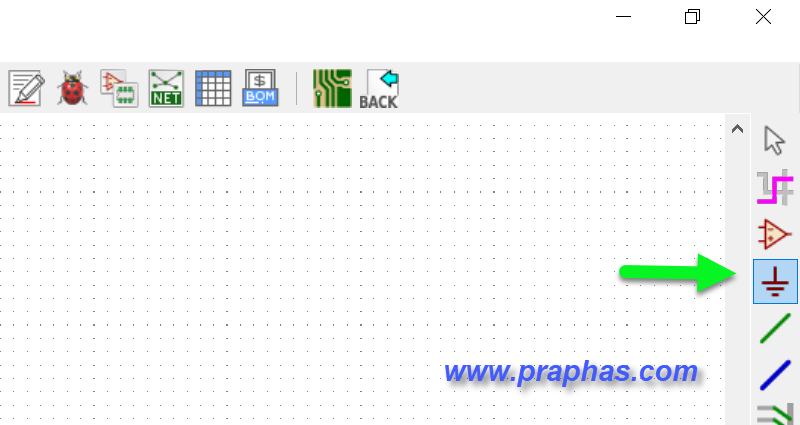

3 การวางอุปกรณ์ไฟเลี้ยง คลิกไอคอนดังรูป

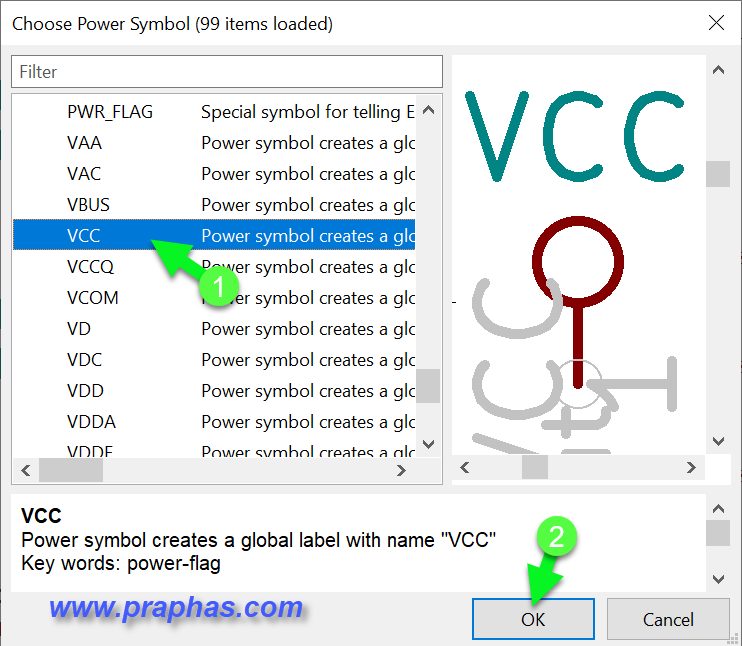

3.1 ไฟเลี้ยง

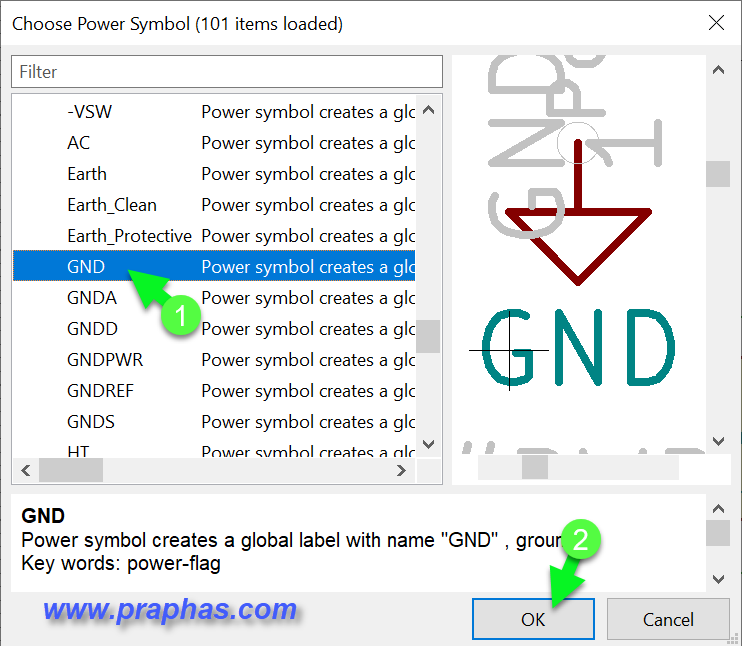

3.2 กราวด์

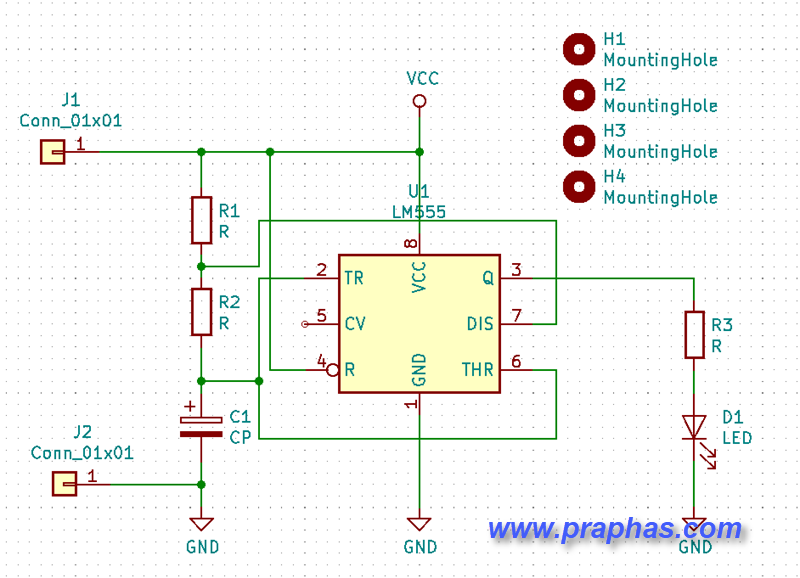

4. ทำการเชื่อต่อสายให้กับอุปกรณ์แต่ละตัวเข้าหากันดังรูป


5. ทำขั้นตอนใส่เลขลำดับของอุปกรณ์ โดยคลิกที่ไอคอน Annotate...
6. กำหนดฟุตปริ้นให้กับอุปกรณ์แต่ละตัว (ดูค่าที่กำหนดจากวงจรโจทย์)
7. สร้างไฟล์ NetList
8. คลิกไอคอนเปิดไฟล์ PCB
9. โหลดไฟล์ Netlist

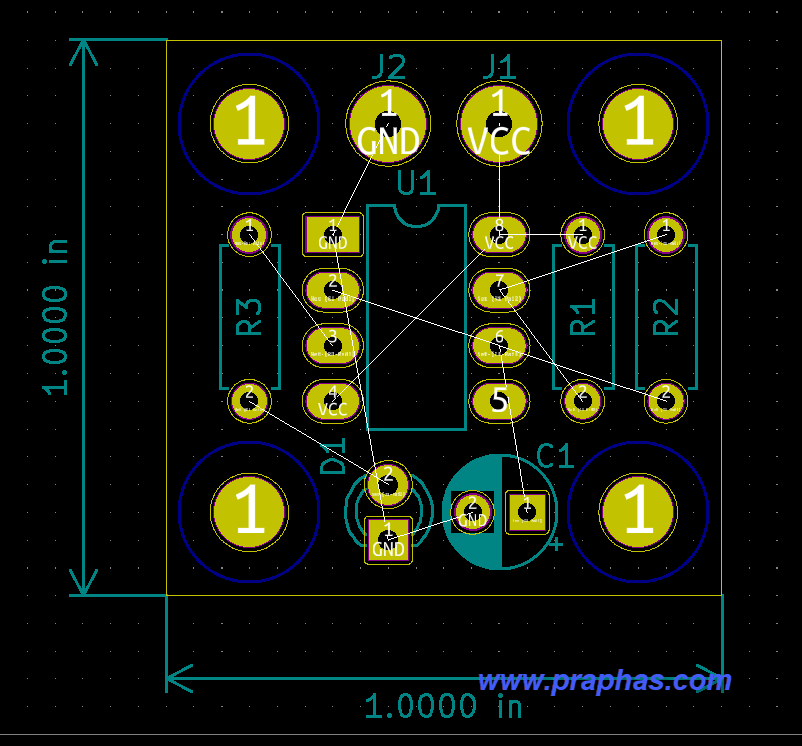

10. สร้างเส้นวัดระยะแผ่น PCB โดยโจทย์ต้องการให้ขนาดแผ่น PCB เท่ากับ 1x1 นิ้ว โดยเขียนในเลเยอร์ F.SilkS
11. จัดวางอุปกรณ์ในตำแหน่งที่เหมาะสม

ลายทองแดงที่ต้องการเดินผ่านระหว่างขาไอซีให้ใช้ขนาด 15 mil

12. สร้างไฟล์ต้นแบบที่เป็นไฟล์ pdf
