ผู้เขียน หัวข้อ: งานครั้งที่ 8 Cadsoft Eagle [ออกแบบลายวงจรพิมพ์ครั้งที่ 1 (FullWaveReg.)]  (อ่าน 7743 ครั้ง)

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 688
    • ดูรายละเอียด
    • อีเมล์
[Download โปรแกรม]
สำหรับคอมพิวเตอร์ที่ติดตั้งวินโดว์แบบ 32 bit ดาวน์โหลดที่
http://www.mediafire.com/file/f52yocj45bhbjkc/CadSoft_Eagle_7.7_x86.rar/file
สำหรับคอมพิวเตอร์ที่ติดตั้งวินโดว์แบบ 64 bit ดาวน์โหลดที่
http://www.mediafire.com/file/2t8lv9yuddlgb96/CadSoft_Eagle_7.7_x64.rar/file
เมื่อติดตั้งเสร็จให้คัดลอกโปรแกรมในโฟลเดอร์ patch ไปวางทับตัวโปรแกรมในโฟลเดอร์ที่ติดตั้งเสร็จแล้ว (หากไม่ดำเนินการจะวางอุปกรณ์เกินพื้นที่ฟรีไม่ได้)

ขั้นตอนการดำเนินการ

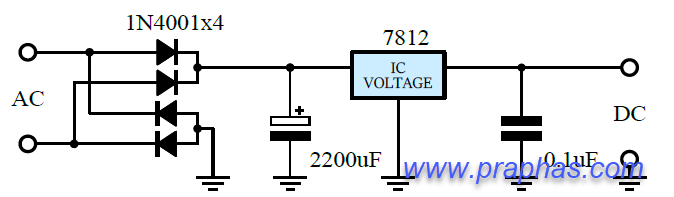

1. วงจรที่ใช้ในการออกแบบเป็นดังรูป

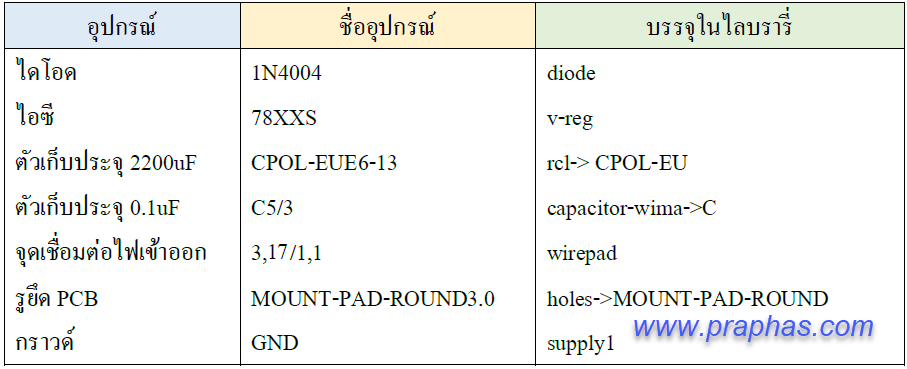

2. รายการอุปกรณ์

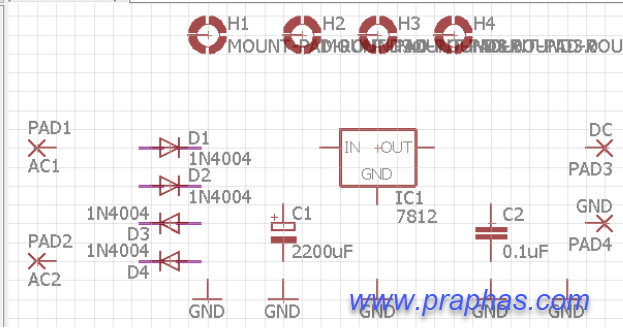

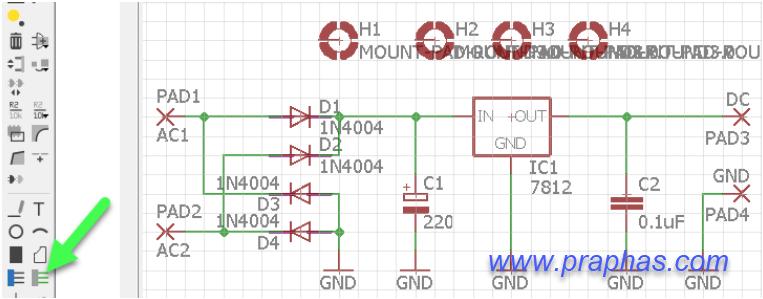

3. จัดวางตำแหน่งอุปกรณ์ใน Schematic


4. การเชื่อมต่อ (ใช้ Net ในการเชื่อมต่อสายเท่านั้น)

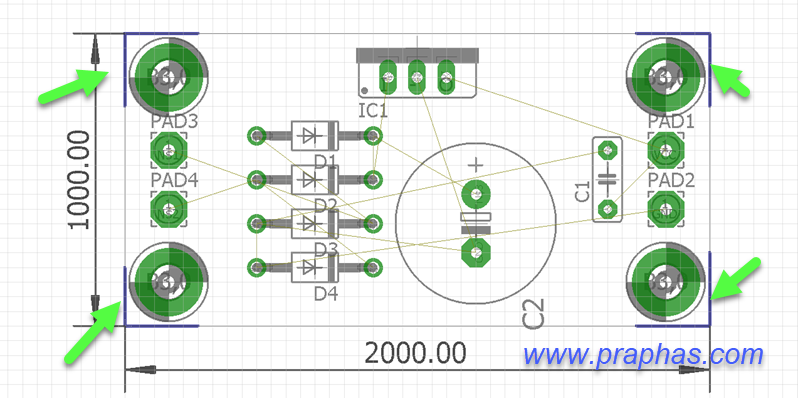

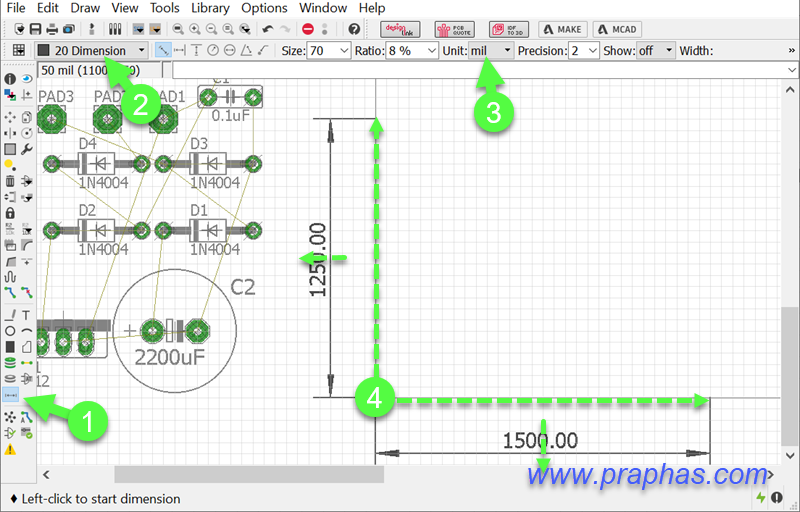

5. วัดระยะขอบปริ้นตามโจทย์ที่กำหนด (ใช้เลเยอร์ Dimension)

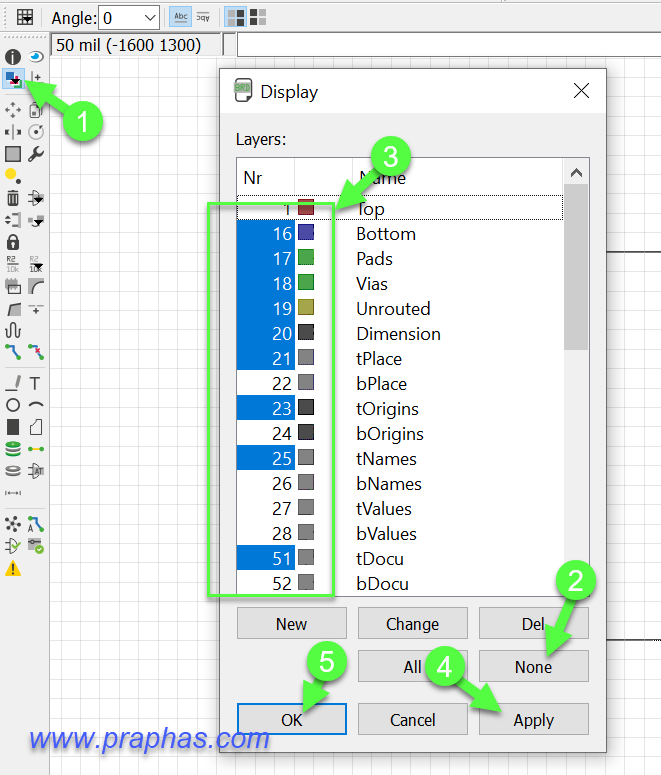

6. เลือกแสดงเฉพาะเลเยอร์ที่ใช้งาน (รายการเลเยอร์ใช้ตามรูป)

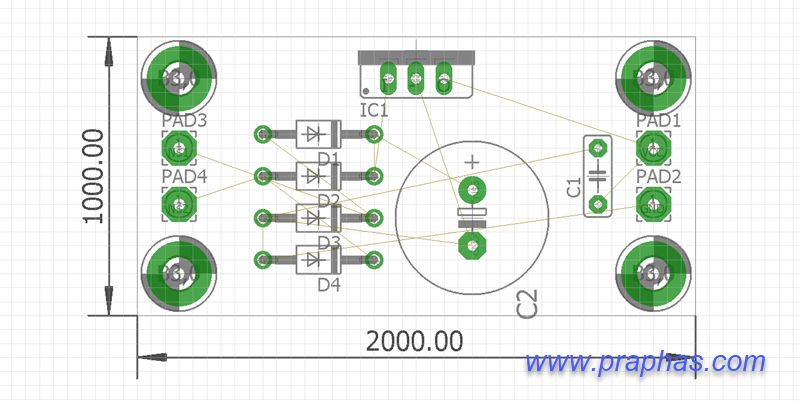

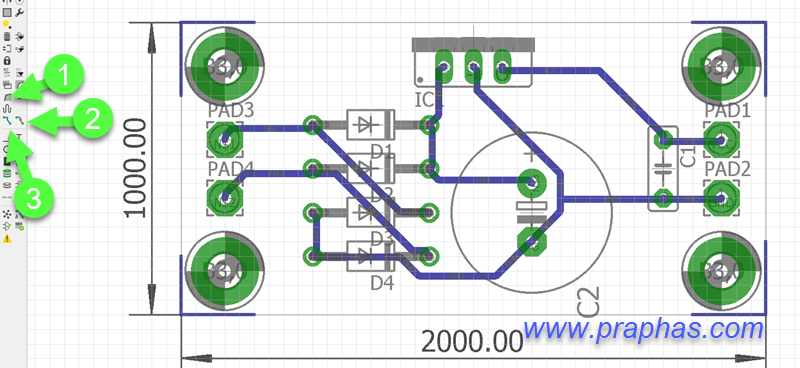

ึ7. จัดวางอุปกรณ์ตามความเหมาะสม (ตัวอย่างนี้กำหนดขนาดเป็น 1.5x2.0 นิ้ว)


8. ใช้ Line วางมุมปริ้นโดยใช้ขนาด 10mil และเลเยอร์ลายทองแดงด้านล่าง

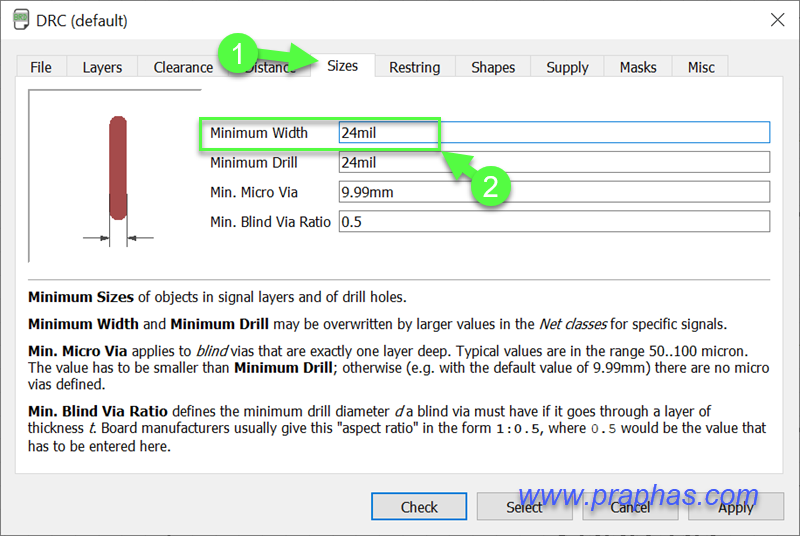

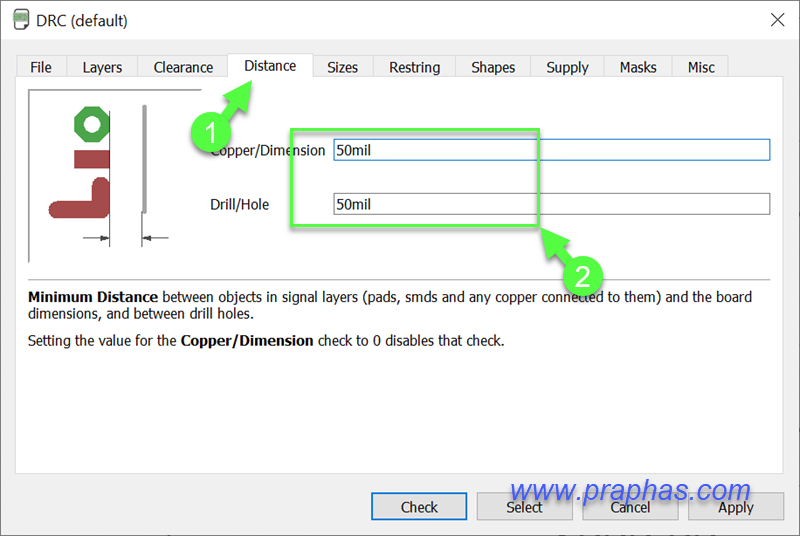

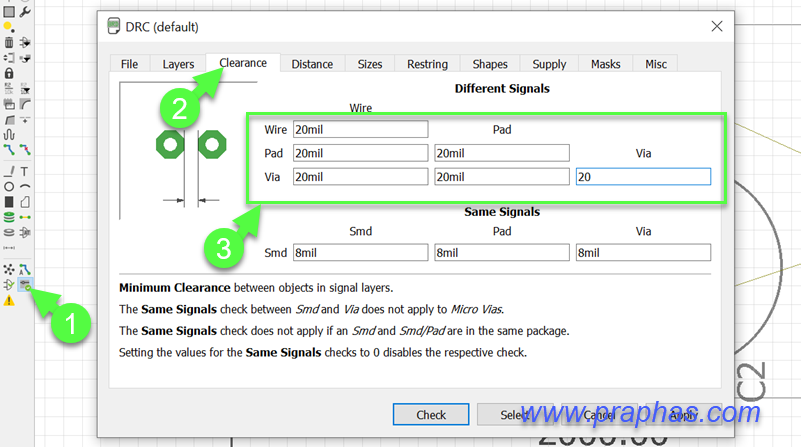

9. ตั้งกฎการออกแบบ ค่าที่ใช้ตามรูป


10. ตั้งกฎการออกแบบ ค่าที่ใช้ตามรูป


11. ตั้งกฎการออกแบบ ค่าที่ใช้ตามรูป


12. ออกแบบอัตโนมัตขั้นตอนที่ 1 (ปิดการใช้งานลายทองแดงด้านบน)

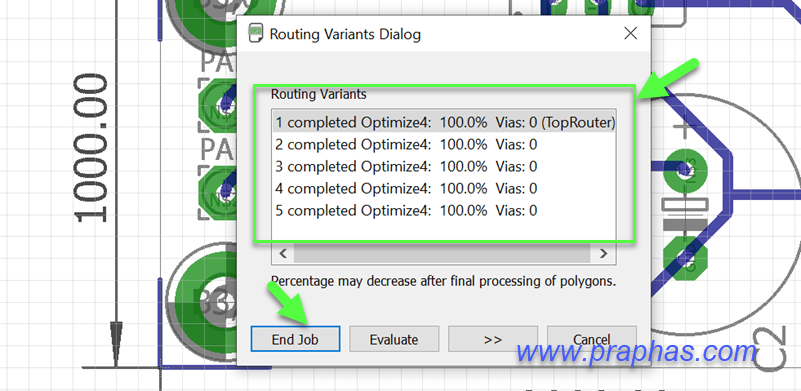

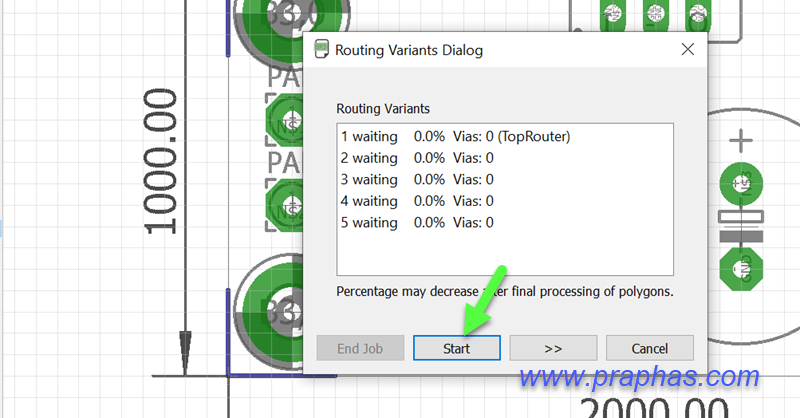

13. เริ่มออกแบบอัตโนมัติ

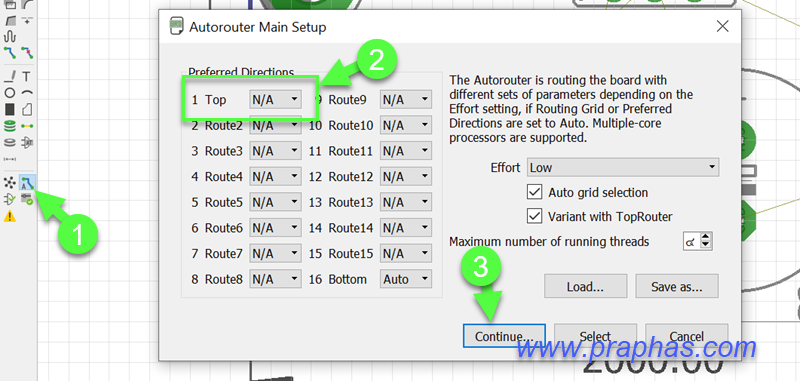

14. เลือกรูปแบบการเดินอัตโนมัติที่ต้องการ


15. ปรับแต่งรูปแบบลายทองแดงให้สวยงาม

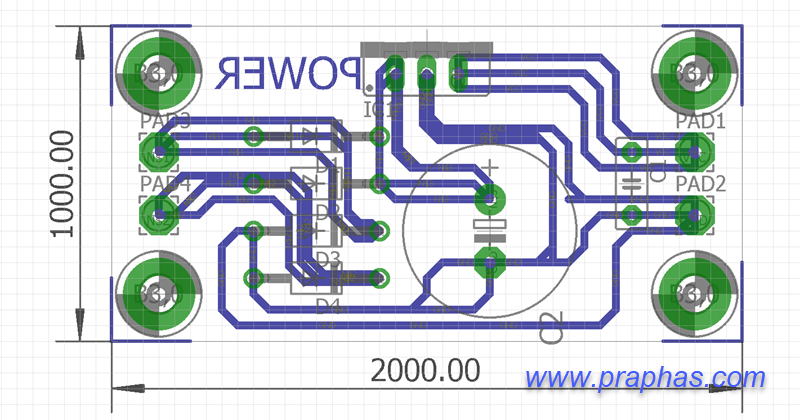

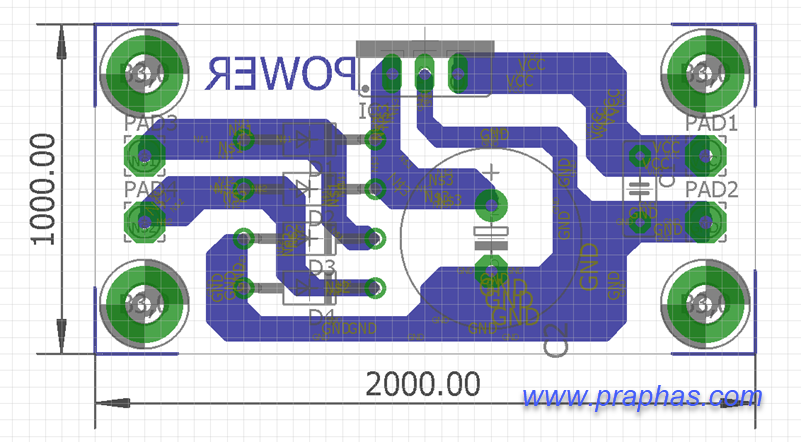

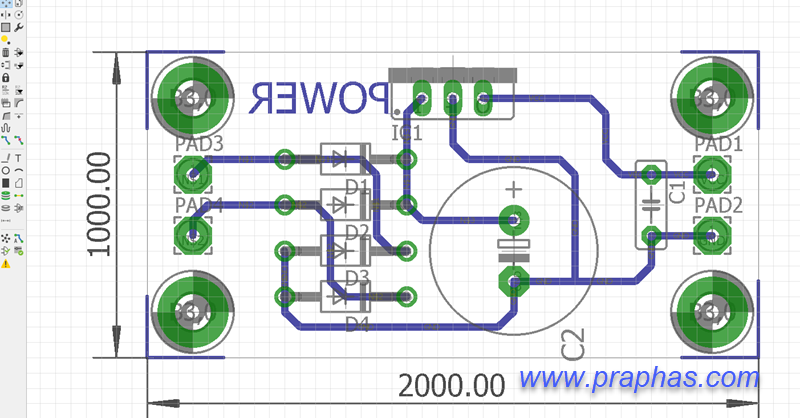

16. ผลการปรับแต่งลายที่เหมาะสมตามต้องการ


17. เขียนเส้นขอบเพื่อรอการถมลาย


18. ถมลาย

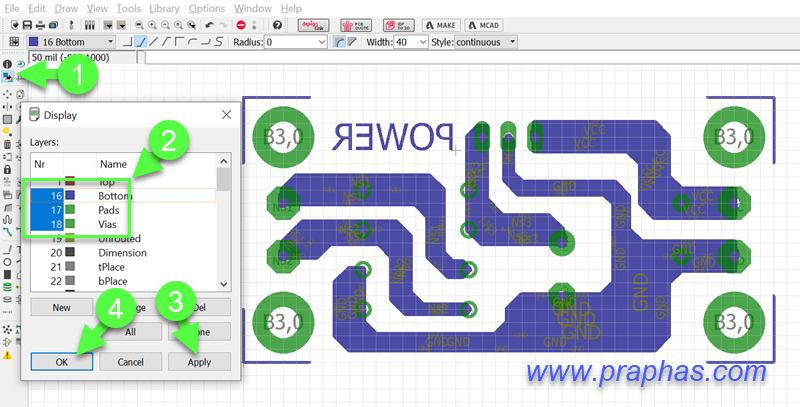

19. เปิดเลเยอร์เฉพาะที่ใช้ทำแบบเพื่อผลิต PCB (ใช้เลเยอร์ตามรูป)

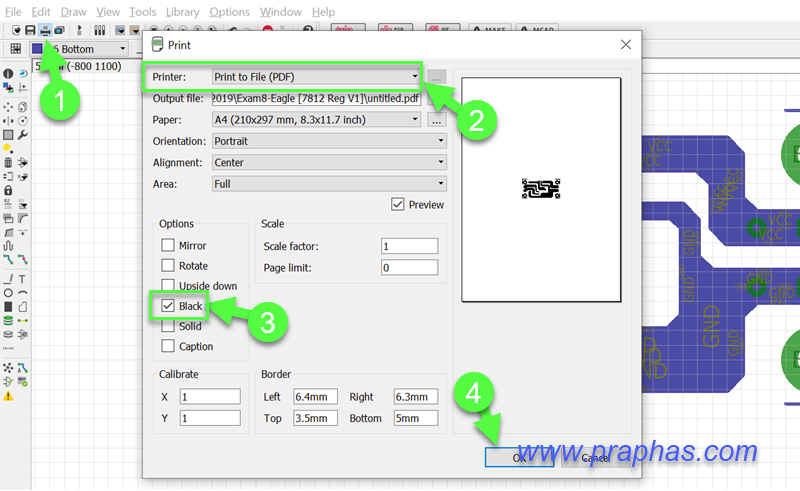

20. เลือกพิมพ์เป็น pdf และเลือกพิมพ์เป็นสีดำตามรูป

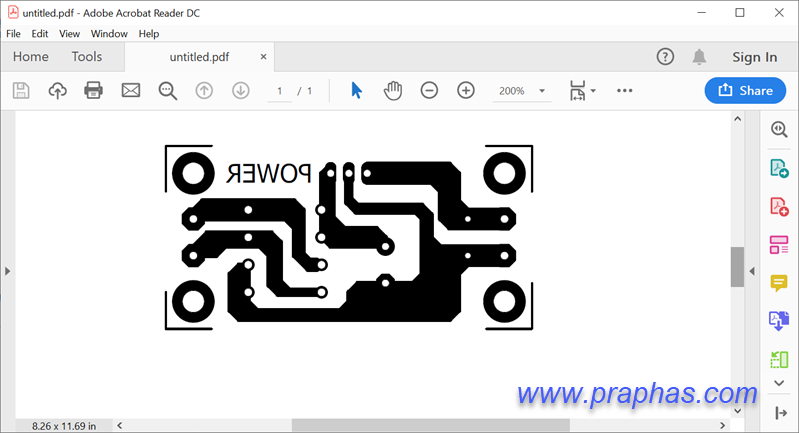

21. ผลของไฟล์ pdf ที่ได้ พร้อมที่จะนำไปผลิต PCB ต่อไป
