Cadsoft Eagle [ออกแบบลายวงจรพิมพ์ครั้งที่ 6]

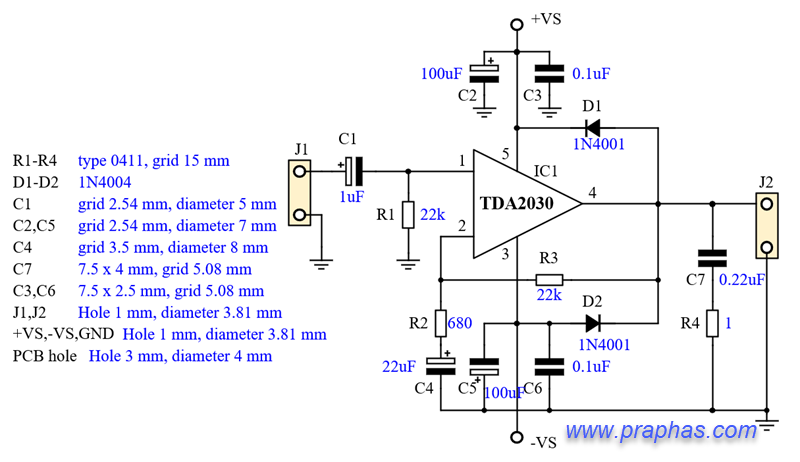

งานครั้งนี้เป็นการออกแบบลายวงจรพิมพ์โดยใช้โปรแกรม Cadsoft Eagle เพื่อเพิ่มความชำนาญโดยโจทย์ต้นแบบเป็นดังรูป
ข้อกำหนดในการออกแบบในครั้งนี้ให้ขนาดแผ่นวงจรพิมพ์มีขนาดไม่เกิน 1500x2000 mil
ออกแบบเป็นปริ้นหน้าเดียว อนุญาตให้มีจุดจั้มได้ไม่เกิน 4 จุด

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 688
    • ดูรายละเอียด
    • อีเมล์

กระบวนการเรียนรู้

บทบาทครู บทบาทนักศึกษา
อธิบายข้อปฏิบัติ และหลักการออกแบบ ฟังและจดบันทึกความเข้าใจ
ให้คำปรึกษาและคำแนะนำการออกแบบ (งานครั้งนี้ครูไม่ทำเป็นตัวอย่างโดยให้นักศึกษาออกแบบด้วยตนเอง) ดำเนินการออกแบบตามโจทย์ที่กำหนด หากมีข้อสงสัยให้ถามครูทันที

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 688
    • ดูรายละเอียด
    • อีเมล์

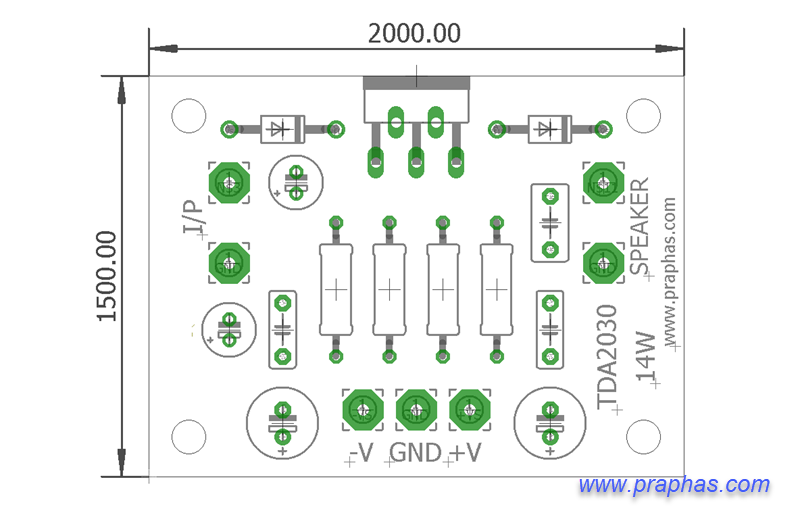

แนวทางการจัดวางเป็นดังรูป (นักศึกษาสามารถจัดวางในรูปแบบอื่นได้ตามความต้องการ)
รูยึดอนุโลมให้ใช้ Hole ที่วางในโปรแกรม Board โดยตรงและให้ใช้ขนาดใหญ่สุดที่มีให้เลือก (3.2mm)
